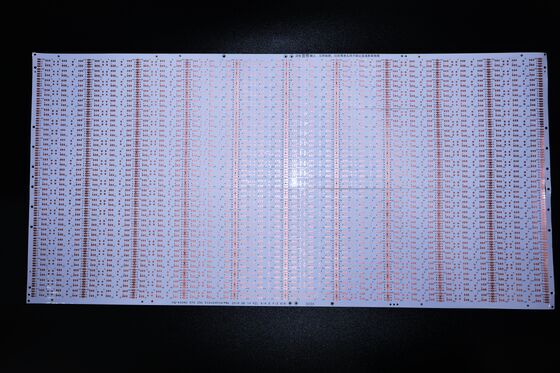

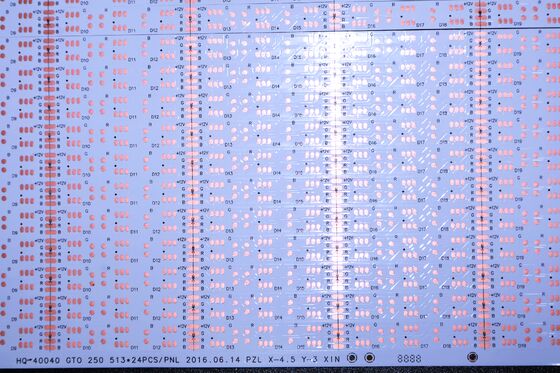

Visão Geral do Produto

• Número do Modelo: HQ40040

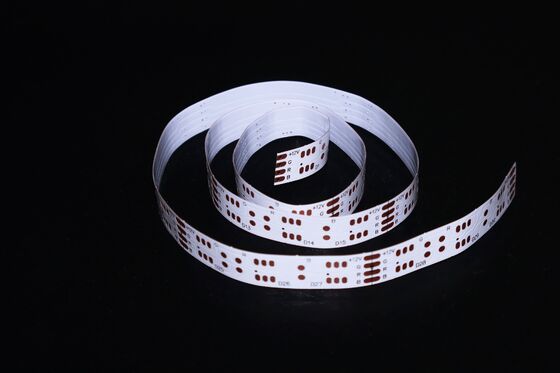

• Nome do Produto: Placa de Circuito de Fita LED Flexível
• Características: Placa de dupla camada com filme branco de dupla face, antioxidante OSP de caracteres pretos

Especificações:

• Tipo de LED: 5050
• Quantidade por Unidade: 30 LEDs/PC
• Dimensões: 10mm x 503mm
• Voltagem: 24V
• Tipo de Placa: FPCB de dupla face com filme branco

Parâmetros de Design FPC

1. Precisão Dimensional

• FPC de Precisão: Tamanho máximo de 240mm (largura) × 500mm (comprimento), sem restrição de tamanho mínimo.
• Placa de Material em Rolo: Largura máxima de 240mm, comprimento máximo de 100 metros.

2. Número de Camadas

• Placas de camada única são adequadas para circuitos simples comumente usados em controle industrial e instrumentos eletrônicos.
• Placas de dupla face apresentam duas camadas de folha de cobre, aumento de vias e caminhos condutores, tornando-as ideais para aplicações como telefones celulares, instrumentos automotivos e outros produtos complexos.

3. Opções de Cores de Máscara de Solda

• Cores disponíveis: Amarelo, Preto e Branco.
  • Filme Amarelo: Adequado para produtos de uso geral (por exemplo, produtos de cabo).
  • Filme Preto: Preferido para aplicações de alta qualidade ou absorção de luz (por exemplo, carros, telefones celulares, displays LED).
  • Filme Branco: Inclui uma camada de revestimento branco adicional, ideal para produtos que requerem reflexão (por exemplo, luminárias, dispositivos médicos美容).

4. Espessura da Folha de Cobre

• Opções de Painel Único FPC de Precisão:
  • 18μm (0.5oz) ou 35μm (1oz).
• Opções de Placa de Dupla Camada FPC de Precisão:
  • 12μm (0.33oz), 18μm (0.5oz) ou 35μm (1oz).
• Opções de Painel Único FPC Ordinário:
  • 18μm/25μm/35μm (1oz)/50μm.
• Opções de Placa de Dupla Camada FPC Ordinário:
  • 18-25μm, 25-25μm, 35-35μm ou 35-70μm.

5. Largura/Espaçamento Mínimo da Linha

• Largura e espaçamento mínimos recomendados da linha: 3mil (0.076mm). Dimensões menores podem aumentar a dificuldade de produção e as taxas de defeito.

Serviços Técnicos

Nossa empresa oferece suporte técnico abrangente para garantir o desempenho ideal de nossos produtos:

1. Suporte de Design Personalizado: Soluções sob medida para requisitos de aplicação específicos.
2. Teste de Amostra: Teste de amostra gratuito disponível mediante solicitação.
3. Entrega Rápida: Produção e entrega rápidas para atender aos prazos urgentes do projeto.

Garantia de Qualidade

• Todos os produtos são rigorosamente testados para garantir a conformidade com os padrões da indústria.
• Oferecemos uma garantia de 100% de satisfação para nossos produtos, com foco em qualidade e confiabilidade.

amostras de placa de circuito flexível de painel duplo podem ser concluídas em 5-7 dias.

Certificados e Honras

Observação:

Todas as fotos neste site são reais. Devido a alterações na iluminação, ângulo de disparo e resolução da tela, a imagem que você vê pode ter algum grau de aberração cromática. GongDong HongQi é um fabricante profissional de placas de circuito com 16 anos de história na China. Nossos produtos são atualizados e aprimorados a cada ano e somos especializados em todos os tipos de fabricação de amostras FPC e serviços de personalização, Se você estiver interessado em nossos produtos, por favor, diga-nos seus requisitos, nós o ajudaremos a fornecer soluções profissionais, produção de substrato, fiação, design de princípio, molde, patch, plug-in e outros serviços completos.

entre em contato conosco online ou por e-mail, e forneceremos atendimento individualizado de nossa equipe de vendas profissional.Obrigado pelo seu tempo.
