placa de circuito do dispositivo e assim por diante.

Descrição do produto:

Modelo FPC:HQ00537

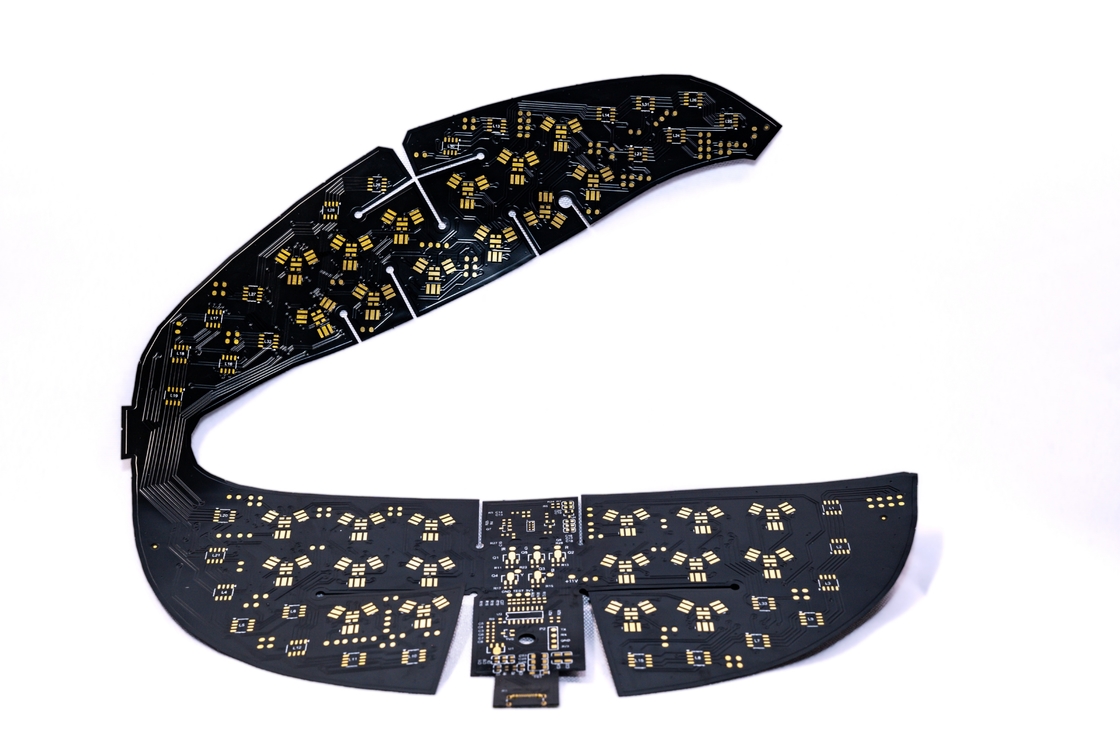

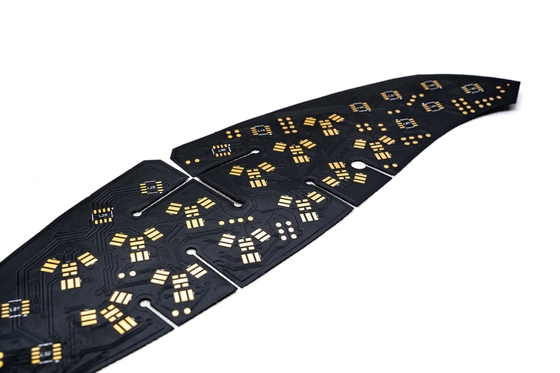

Nome da CPF: FPC de cuidados de saúde infravermelhos
Características do FPC:Cartão de dupla camada, revestimento de película de dois lados, quadro branco, texto preto, OSP antioxidante

Especificações do FPC:

1.De acordo com as suas necessidades para personalizar diferentes espessuras de material e requisitos de processoFPC para infravermelhos e outros produtos de saúdePlaca de circuito flexível de máscara de LED, fiação multicamadas de lado único e duplo.

2. Boa flexibilidade e resistência à flexão

A fábrica tem um teste de flexão profissional, cada lote de materiais através

Dezenas de milhares de testes de dobra antes da produção em massa.

Parâmetros de projeto FPC

1. Dimensões

   • FPC de precisão: tamanho máximo de 240 mm x 500 mm com um limite máximo admissível de 250 mm x 500 mm.
   • Placa de material de rolo: largura máxima de 240 mm e comprimento máximo de 100 metros.

2. Número de camadas

   • Placas de uma única camada: estrutura simples, ideal para controlo industrial e instrumentos electrónicos com circuitos simples.
   • Placas de duas camadas: Dispõe de duas folhas de cobre, vias aumentadas e são adequadas para aplicações em telefones móveis e instrumentos automotivos.

3. Opções de cor da máscara de solda

   • Amarelo: Recomendado para a maioria dos produtos, incluindo vários produtos de cabo.
   • Negro: Comumente utilizado em aplicações de gama alta ou sensíveis à luz, como carros, telefones celulares, ecrãs LED, etc.
   • Branco: Inclui um revestimento branco adicional, ideal para produtos que exigem reflexão, como luminárias e aparelhos de beleza médica.

4. Opções de espessura de folha de cobre

   • FPC de precisão de painel único: 18um (0.5oz) ou 35um (1oz).
   • Tabela de dupla camada de FPC de precisão: 12um (0,33oz), 18um (0,5oz), ou 35um (1oz).
   • Painel único de FPC ordinárioOpções: 18um/25um/35um (1oz) ou 50um.
   • Tabela de dupla camada de FPC comumAs opções são 18-25um, 25-25um, 35-35um ou 35-70um.

5. Largura/espaçamento mínimo da linha

   • Recomenda-se um mínimo de 3 mil para reduzir a dificuldade de fabrico e as taxas de defeitos.

Certificados e Honras

Observação:

Todas as fotos neste site são reais. Devido a mudanças na iluminação, ângulo de disparo e resolução da tela, a imagem que você vê pode ter algum grau de aberração cromática.GongDong HongQi é um fabricante profissional de placas de circuito com 16 anos de história na ChinaOs nossos produtos são atualizados e atualizados todos os anos e especializamos-nos em todos os tipos de fabricação de amostras FPC e serviços de personalização, se você estiver interessado em nossos produtos,Por favor, diga-nos os seus requisitos., vamos ajudá-lo a fornecer soluções profissionais, produção de substrato, fiação, design de princípio, molde, adesivo, plug-in e outros serviço de parada única.

Por favor, contacte-nos online ou por e-mail.e nós lhe forneceremos um serviço individual da nossa equipa profissional de vendas.Obrigado pelo seu tempo.
