Como projetar uma placa FPC ?

Somos fabricantes profissionais de placas de circuito impresso flexíveis, podemos fornecer placa de circuito flexível FPC, circuito impresso flexível FPC, placa de circuito impresso HDI, faixa de luz LED SMD, faixa de LED COB, design de placa PCB, tela de exibição LED flexível, PCB eletrônico, montagem de circuito impresso, montagem de cartão de circuito, instrumento de beleza de máscara facial doméstica e placa de circuito de dispositivo de crescimento capilar e assim por diante.

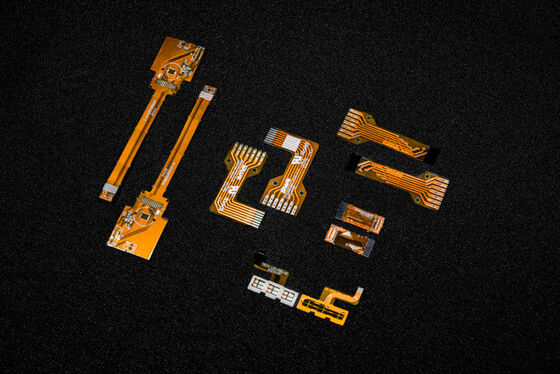

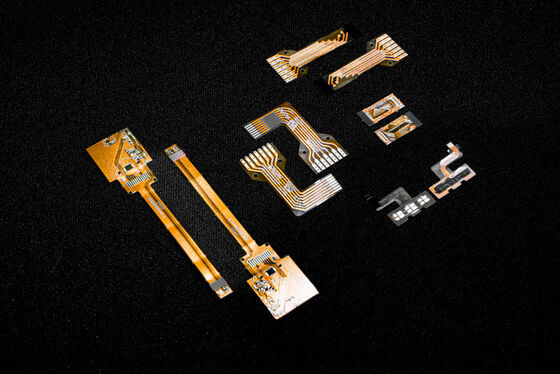

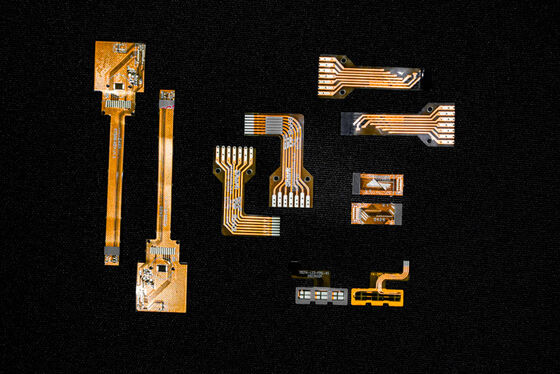

Descrição da FPC:

Modelo FPC:HQ049
Nome da FPC: FPC de cuidados de saúde infravermelho
Características da FPC: Placa de camada dupla, revestimento de filme de dupla face, quadro branco, texto preto, antioxidante OSP

Especificações da FPC:

1. De acordo com suas necessidades, personalize diferentes espessuras de material e requisitos de processoFPC de cuidados de saúde infravermelho e outrosPlaca de circuito de máscara flexível LED, fiação de camada múltipla de face única e dupla.

2. Boa flexibilidade e resistência à flexão

A fábrica possui um testador de flexão profissional, cada lote de materiais passa por

Dezenas de milhares de testes de flexão antes da produção em massa.

Visão geral dos parâmetros de design da FPC

1. Dimensões

   • FPC de precisão: O tamanho máximo é 240 mm x 500 mm, com um limite máximo permitido de 250 mm x 500 mm.
   • Placa de material em rolo: Largura máxima de 240 mm e comprimento máximo de 100 metros.

2. Número de camadas

   • Placas de camada única: Estrutura simples, ideal para controle industrial e instrumentos eletrônicos com circuitos simples.
   • Placas de camada dupla: Apresentam duas folhas de cobre, vias aumentadas e são adequadas para aplicações em telefones celulares e instrumentos automotivos.

3. Opções de cores de máscara de solda

   • Amarelo: Recomendado para a maioria dos produtos, incluindo vários produtos de cabo.

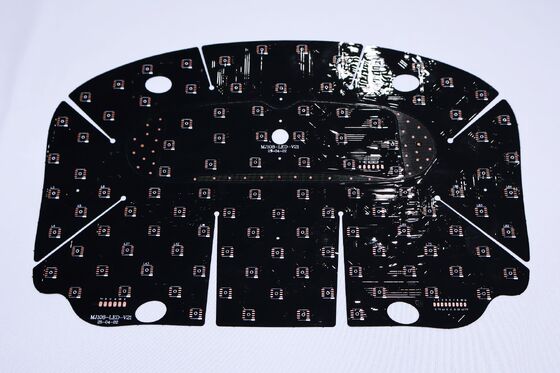

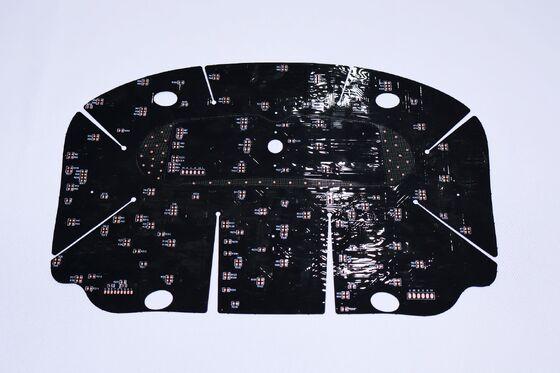

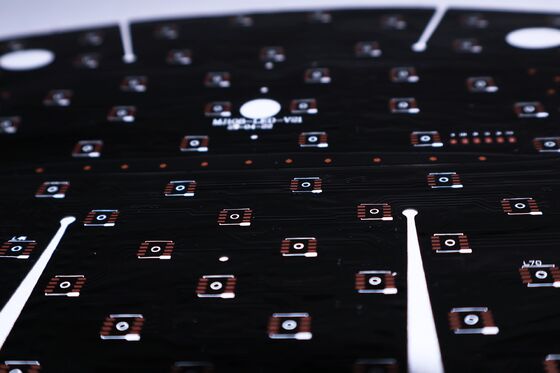

   • Preto: Comumente usado em aplicações de ponta ou sensíveis à luz, como carros, telefones celulares, displays de LED, etc.
   • Branco: Inclui um revestimento branco adicional, ideal para produtos que exigem reflexão, como luminárias e dispositivos de beleza médica.

4. Opções de espessura da folha de cobre

   • Painel único FPC de precisão: 18um (0,5oz) ou 35um (1oz).
   • Placa de camada dupla FPC de precisão: 12um (0,33oz), 18um (0,5oz) ou 35um (1oz).
   • Painel único FPC comum: As opções incluem 18um/25um/35um (1oz) ou 50um.
   • Placa de camada dupla FPC comum: As opções são 18-25um, 25-25um, 35-35um ou 35-70um.

5. Largura/espaçamento mínimo da linha

   • Mínimo recomendado de 3mil para reduzir a dificuldade de fabricação e as taxas de defeito.

Certificados e Honras

Observação:

Todas as fotos neste site são reais. Devido a alterações na iluminação, ângulo de disparo e resolução da tela, a imagem que você vê pode ter algum grau de aberração cromática. GongDong HongQi é um fabricante profissional de placas de circuito com 16 anos de história na China. Nossos produtos são atualizados e aprimorados a cada ano e somos especializados em todos os tipos de fabricação de amostras FPC e serviços de personalização. Se você estiver interessado em nossos produtos, diga-nos suas necessidades, nós o ajudaremos a fornecer soluções profissionais, produção de substratos, fiação, design de princípio, molde, patch, plug-in e outros serviços completos.

entre em contato conosco online ou envie um e-mail para nós,e forneceremos um serviço individualizado de nossa equipe de vendas profissional.Obrigado pelo seu tempo.
