Montagem de Circuito Impresso Flexível - Venda Direta de Fábrica de PCB de Dupla Camada

Descrição do Produto

Modelo: HQ00536

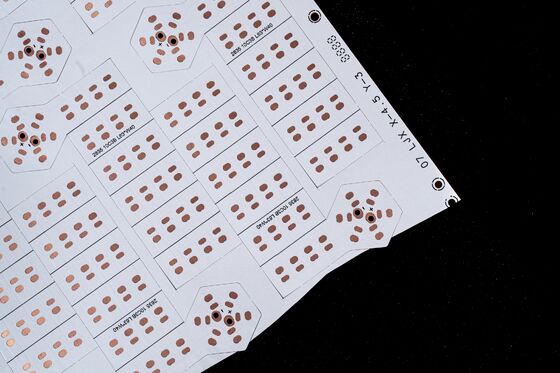

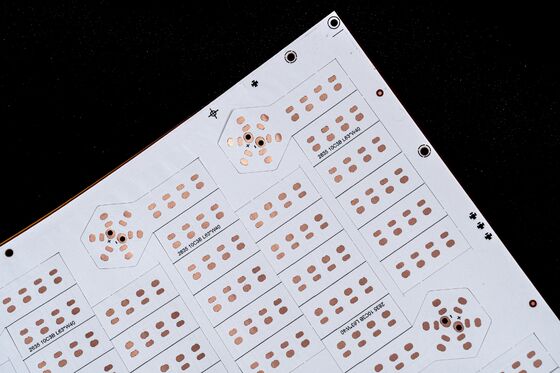

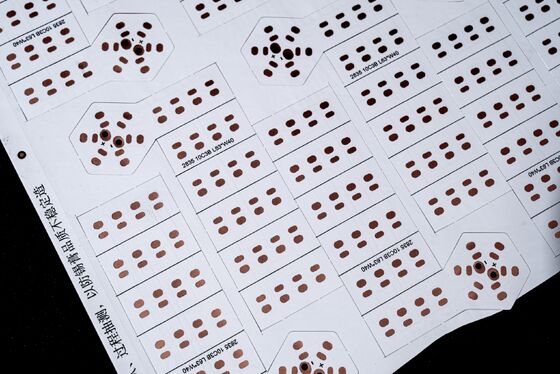

Nome: FPC de Faixa de Luz LED

Características:

• Placa de circuito de dupla camada
• Filme preto em ambos os lados
• Impressão de texto preto
• Tratamento de superfície OSP (Preservação de Soldabilidade Orgânica) anti-oxidação

Especificações do Produto

1. Opções de Personalização:
   Como fabricante profissional de PCBs Flexíveis e FPCs, adaptamos nossos produtos para atender às necessidades específicas dos clientes:

   • FPC de faixa de luz LED
   • FPC de precisão
   • FPC de faixa LED colorida
   • Placas FPC de camada única, dupla face ou multicamadas

2. Propriedades Mecânicas:

   • Excelente flexibilidade e durabilidade para aplicações de dobra
   • Os padrões de teste de fábrica incluem dezenas de milhares de ciclos de dobra para garantir a confiabilidade

Parâmetros de Design FPC

1. Especificações Dimensionais:

• FPC de precisão: Tamanho máximo: 240mm x 500mm (até 250mm x 500mm)
• Tamanho mínimo: Sem restrições
• Placa de material em rolo: Largura máxima: 240mm; comprimento máximo: 100 metros

2. Configuração da Camada da Placa:

• As placas de camada única são adequadas para aplicações de circuito simples (por exemplo, controle industrial, instrumentos eletrônicos).
• As placas de dupla face apresentam duas camadas de folha de cobre com vias, permitindo caminhos condutivos complexos. Comumente usado em dispositivos móveis e eletrônicos automotivos.

3. Opções de Cor da Máscara de Solda:

• Cores disponíveis: Amarelo, Preto ou Branco
  • Filme Amarelo: Ideal para aplicações de uso geral (por exemplo, cabos).
  • Filme Preto: Adequado para produtos de alta qualidade ou sensíveis à luz (por exemplo, carros, telefones celulares, displays LED).
  • Filme Branco: Inclui uma camada de revestimento branca adicional, ideal para aplicações reflexivas (por exemplo, luminárias, equipamentos médicos美容).

4. Opções de Espessura da Folha de Cobre:

• FPC de precisão: Opções de camada única: 18µm (0,5oz), 35µm (1oz)
  Opções de dupla camada: 12µm (0,33oz), 18µm (0,5oz) ou 35µm (1oz)
• FPC padrão: Opções de camada única: 18µm/25µm/35µm (1oz)/50µm
  Opções de dupla camada: 18-25µm, 25-25µm ou 35µm

5. Dimensões de Traço e Espaço:

• Largura mínima do traço: 4mil
• Espaçamento mínimo: 4mil

Especificações Técnicas do Design FPC

Parâmetros do Circuito:

• Tensão máxima de operação: 100V DC/AC
• Resistência de isolamento: ≥5MΩ
• Rigidez dielétrica: 30kV/mm

Propriedades do Material:

• Material de base: Filme de poliimida flexível de alto desempenho
• Camada adesiva: Adesivo acrílico durável e resistente ao calor
• Acabamento da superfície: Tratamento OSP para melhor soldabilidade

Fluxo de Serviço

1. Consulta do Projeto:

   • Discussões iniciais para entender os requisitos e fornecer soluções personalizadas.

2. Design e Prototipagem:

   • Serviços de design personalizados disponíveis mediante solicitação.

3. Produção:

   • Produção em massa com rigorosos padrões de controle de qualidade.

4. Teste:

   • Testes abrangentes, incluindo avaliações elétricas, mecânicas e ambientais.

5. Entrega:

   • Opções de envio para todo o mundo disponíveis.

Capacidades da Fábrica

• Instalações de fabricação de última geração
• Equipamentos de teste avançados (por exemplo, testadores de dobra, analisadores de resistência de isolamento)
• Sistema de gestão da qualidade com certificação ISO
• Capacidades de prototipagem rápida

Certificados e Honras

Notas

1. Todos os produtos estão em conformidade com RoHS e atendem aos padrões internacionais de segurança.
2. Para pedidos personalizados, forneça especificações técnicas detalhadas (arquivos PDF ou Gerber preferidos).
3. Entre em contato conosco para descontos por volume ou soluções de embalagem personalizadas.
