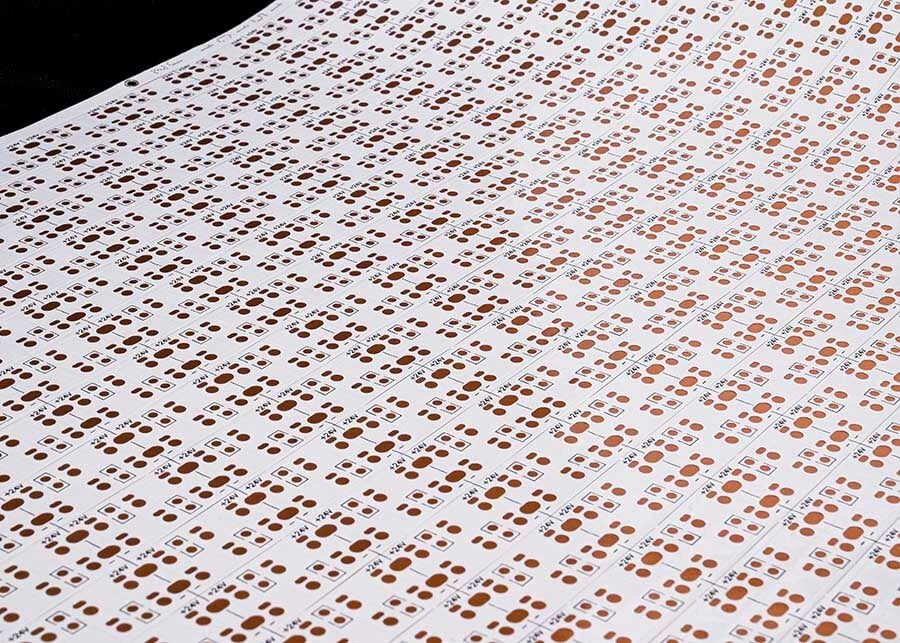

Parâmetros de projeto do FPC

Parâmetros técnicos principais:

1Sobre as dimensões:

Precisão FPC: o tamanho máximo é 240X500mm (limite250X500mm), e não há limite para o tamanho mínimo.

2. Número de camadas no quadro

• A estrutura de placa de uma única camada é simples e geralmente usada em controle industrial, instrumentos eletrônicos e outros campos com circuitos relativamente simples.
• Em comparação com o FPC de camada única, as placas de dois lados têm duas camadas de folha de cobre, vias aumentadas e caminhos condutores formados.Instrumentos de automóveis e outros produtos.

3- Mascarinha de solda.

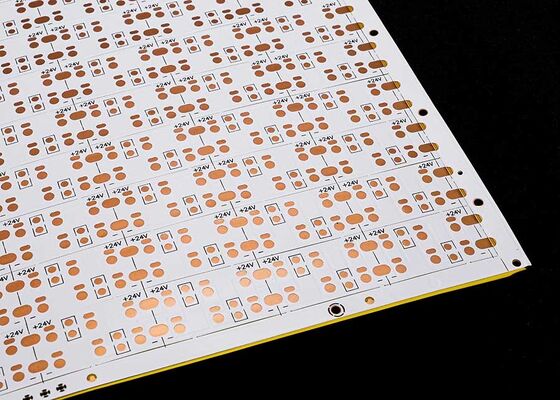

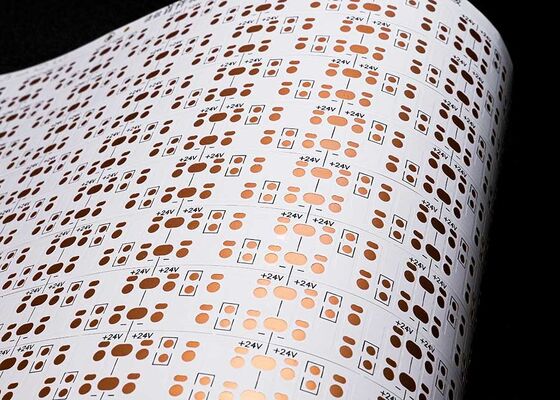

As cores da máscara de solda do FPC são amarelo, preto e branco.Sugerir o uso de amarelo, filme amarelo é adequado para a grande maioria dos produtos,como vários produtos de cabo.A película preta é comumente utilizada em produtos de alta qualidade ou absorventes de luz, tais como automóveis, telemóveis, ecrãs LED, etc. O filme branco tem uma camada adicional de revestimento branco em comparação com o filme amarelo e é frequentemente utilizado em produtos que exigem reflexão,tais como luminárias, ecrãs LED, produtos médicos de beleza, etc.

4. espessura da folha de cobre

• As opções de painel único de FPC de precisão incluem 18um (0,5oz) e 35um (1oz);
• A placa de dupla camada de FPC de precisão pode ser selecionada de 12um (0,33oz), 18um (0,5oz) e 35um (1oz).
• O painel único de FPC comum pode escolher 18um/25um/35um (1oz)/50um;
• As placas de dupla camada de FPC comuns podem ser selecionadas entre 18-25um, 25-25um, 35-35um ou 35-70um.

5Largura mínima da linha/espaçamento entre linhas

Em circunstâncias normais, quanto menor a dificuldade, maior a taxa de defeitos, sendo geralmente recomendado o uso de pelo menos 3 milímetros.
