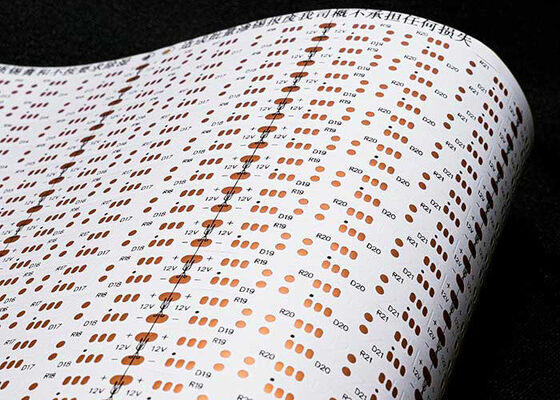

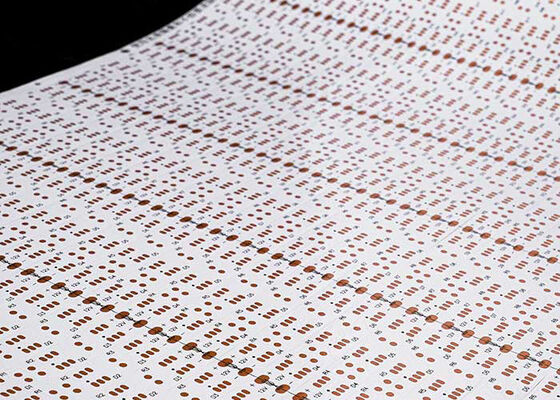

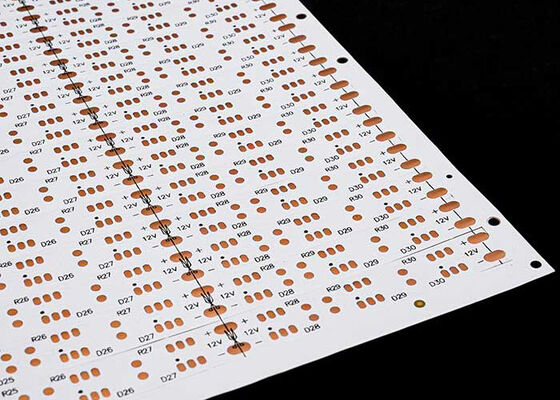

Placa de Circuito Flexível de LED Dupla Face de 12V com Antioxidante OSP para Aplicações de LED

Modelo do produto:HQ30044
Nome do produto: Placa de Circuito Flexível de LED
Características do produto: Placa de dupla camada com filme branco dupla face e caracteres pretos, antioxidante OSP

Especificações do produto:5050 30 LEDs por peça, Tamanho: 12*503mm, Placa FPCB dupla face de 12V com filme branco

FPC de precisão: O tamanho máximo é 240X500mm (limite 250X500mm), e não há limite para o tamanho mínimo. Placa em rolo: largura máxima 240, comprimento máximo 100 metros.

• A estrutura da placa de camada única é simples e geralmente usada em controle industrial, instrumentos eletrônicos e outros campos com circuitos relativamente simples.
• Comparadas às FPCs de camada única, as placas de dupla face possuem duas camadas de folha de cobre, vias aumentadas e caminhos condutores formados. Geralmente são usadas em telefones celulares, painéis de instrumentos automotivos e outros produtos.

As cores da máscara de solda das FPCs são amarela, preta e branca. Sugere-se usar amarela. O filme amarelo é adequado para a grande maioria dos produtos, como vários produtos de cabos. O filme preto é comumente usado em produtos de ponta ou que absorvem luz, como carros, telefones celulares, displays de LED, etc. O filme branco possui uma camada adicional de revestimento branco em comparação com o filme amarelo e é frequentemente usado em produtos que requerem reflexão, como luminárias, displays de LED, produtos de beleza médica, etc.

• As opções de painel único FPC de precisão incluem 18um (0,5oz) e 35um (1oz);
• A placa dupla face FPC de precisão pode ser selecionada entre 12um (0,33oz), 18um (0,5oz) e 35um (1oz).
• O painel único FPC comum pode escolher 18um/25um/35um (1oz)/50um;
• As placas dupla face FPC comuns podem ser selecionadas entre 18-25um, 25-25um, 35-35um ou 35-70um.

Em circunstâncias normais, quanto menor a dificuldade, maior a taxa de defeito, e geralmente é recomendado usar pelo menos 3mil.

1. 1. Consultoria
   16 anos de foco em design e fabricação de P&D de placas de circuito flexíveis FPC, para fornecer aos clientes soluções personalizadas, desenhos de projeto, desenvolvimento de novos produtos e fornecer suporte técnico relacionado.
2. 2. Oferta
   Cotação de amostra ou lote do mesmo tipo de tecnologia, materiais, tecnologia avançada, concessões de preço, para que os clientes economizem custos.
3. 3. Profissionalismo
   Nossa empresa possui equipamentos e tecnologia de produção avançados da Alemanha, Japão, Taiwan e outras regiões, produção profissional, escala. Nossa fábrica cobre uma área de quase 20.000 metros quadrados, com mais de 800 funcionários e 50 pessoal técnico sênior.
4. 4. Design
   Fornecer soluções para os clientes finalizarem várias certificações de sistemas internacionais, pode fornecer produção de substrato, fiação, design de princípio, moldes, montagem, plug-in e abertura de malha de aço em um serviço único, 16 anos de acúmulo de nível profissional e técnico, digno de sua escolha e confiança.
5. 5. Fabricação de amostras
   Somos especializados em serviços de fabricação e personalização de amostras FPC. A empresa possui uma linha de produção acelerada, como: amostras de placas dupla face de circuito flexível podem ser concluídas em 5-7 dias.
