Placa de circuito impresso HDI de camada dupla com acabamento banhado a ouro e design personalizável para aplicações de alta densidade

Placa de circuito impresso HDI de camada dupla com acabamento banhado a ouro e design personalizável para aplicações de alta densidade

Nome da marca:	HONGQI
Número do modelo:	HQ00513
MOQ:	1000PCS
preço:	Negociável
Tempo de entrega:	8-15 working days
Condições de pagamento:	L/C,D/A,T/T

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Place of Origin:

GuangDong,China

Certificação:

UL E477885 IATF16949 GB/T13485

Espessura da placa:

0,25mm±0,05

Rigidez Mecânica:

Flexível

Tipo de LED:

SMD2835

apoiar

Smt e mergulho:

apoiar

Quantidade de LEDs:

60pcs/m

Cobre:

1 onça

Máscara vendida:

Branco

Outro serviço:

apoiar serviços personalizados

Método de marketing:

Vendas Diretas da Fábrica

Material Básico:

Laminado base de alumínio

Impermeável:

Temperatura operacional:

-20°C a 60°C

Grossura:

0,1mm

Tensão:

Packaging Details:

Packed with strong Paper cases

Supply Ability:

100000 Pieces per month

Destacar:

placas de circuitos FPCB personalizadas

Cabos planos flexíveis de FPC

Placas de circuito impresso HDI

Descrição do produto

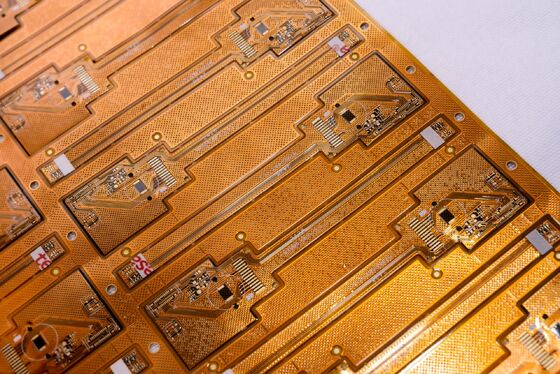

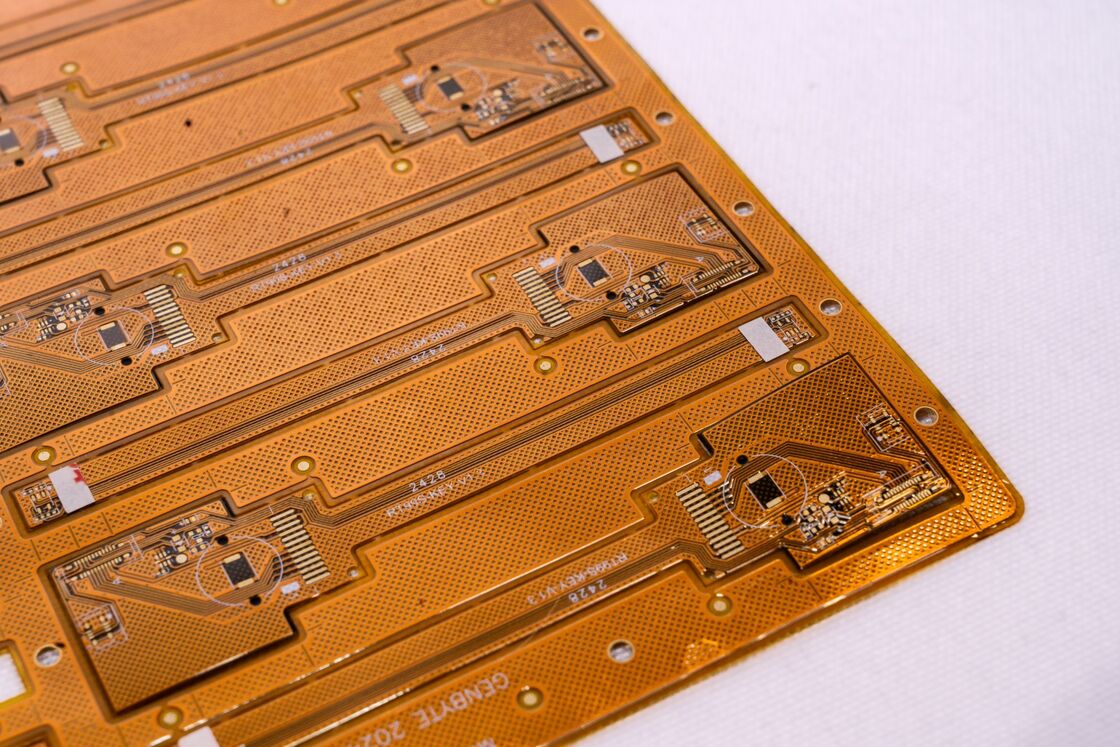

Circuito Impresso Flexível Conectado por Fita (FPC)

Placa de circuito impresso HDI de alta densidade projetada para integração perfeita em módulos eletrônicos e dispositivos de comunicação.

Especificações do produto

Modelo do produto: HQ00513
Nome do produto: Circuito Impresso Flexível Conectado com Fita (FPC)
Características: máscara de solda amarela dupla face, acabamento banhado a ouro, estrutura de placa de camada dupla
Especificações personalizáveis e fabricação de amostras disponíveis

Parâmetros de projeto FPC

Especificações dimensionais

Precisão FPC: Tamanho máximo: 240*500 mm (limite: 250*500 mm); tamanho mínimo: sem restrição
Placa de material em rolo: Largura máxima: 240 mm; comprimento máximo: 100 metros

Contagem de camadas da placa

Placa de Camada Única: Estrutura simples para controle industrial e instrumentos eletrônicos
Placa de camada dupla: Duas camadas de folha de cobre com vias aumentadas para telefones celulares e instrumentos automotivos

Opções de cores de máscara de solda

Amarelo: Recomendado para a maioria dos produtos, incluindo diversas aplicações de cabos
Preto: Para produtos de alta qualidade ou que absorvem luz, como automóveis e telefones celulares
Branco: Com revestimento branco adicional para luminárias e equipamentos de estética médica

Espessura da folha de cobre

Tipo de placa	Contagem de camadas	Opções de espessura
FPC de precisão	Camada única	18 μm (0,5 onças) ou 35 μm (1 onça)
FPC de precisão	Camada dupla	12 μm (0,33 onças), 18 μm (0,5 onças) ou 35 μm (1 onça)
FPC comum	Camada única	18 μm, 25 μm, 35 μm (1 onça) ou 50 μm
FPC comum	Camada dupla	18-25 μm, 25-25 μm, 35-35 μm ou 35-70 μm

Largura/espaçamento mínimo entre linhas

Mínimo recomendado de 3 mil para eficiência e qualidade de fabricação ideais.

Processo de serviço profissional

Consultoria e Suporte Técnico

16 anos de experiência em design FPC com soluções personalizadas, desenhos de design e suporte ao desenvolvimento de novos produtos.

Cotação Competitiva

Tecnologia consistente, materiais de alta qualidade e processos avançados com preços econômicos para amostras e pedidos em lote.

Capacidade de Produção Profissional

Equipamentos avançados da Alemanha, Japão e Taiwan. A fábrica cobre 20.000 metros quadrados com mais de 800 funcionários e 50 especialistas técnicos seniores.

Serviço de Design Integrado

Serviços completos, incluindo produção de substrato, projeto de fiação, projeto esquemático, fabricação de moldes, SMT, DIP e fabricação de estêncil com certificações internacionais.

Fabricação de amostra

Personalização especializada de amostras FPC com produção acelerada - amostras de placas de circuito flexíveis de camada dupla concluídas em 5 a 7 dias.

Certificados e Honras

Placa de circuito impresso HDI de camada dupla com acabamento banhado a ouro e design personalizável para aplicações de alta densidade 3

Observação:Todas as imagens são autênticas. Podem ocorrer pequenas variações de cores devido à iluminação, ângulos de filmagem e diferenças de resolução da tela.

Sobre GongDong HongQi:Fabricante profissional de placas de circuito chinês com 16 anos de experiência. Produtos atualizados anualmente com serviços especializados de fabricação e personalização de amostras FPC. Contate-nos para soluções profissionais e serviços completos, incluindo produção de substrato, projeto de fiação, projeto esquemático, fabricação de moldes, SMT e DIP.

```

Etiquetas:

Placas de circuitos de banda de LED RGB 5050

placa de FPC de LED de dupla camada

5050 folha de cobre faixa RGB
