Conector de FPC revestido de ouro de dois lados personalizável para aplicações de FPC de fita

Conector de FPC revestido de ouro de dois lados personalizável para aplicações de FPC de fita

Nome da marca:	HONGQI
Número do modelo:	HQ006
MOQ:	500 peças
preço:	Negociável
Tempo de entrega:	Negociável
Condições de pagamento:	L/C,D/P,T/T

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

Guangdong, China

Certificação:

UL E477885 IATF16949 GB/T13485

Tamanho:

Personalizável

largura:

Flexibilidade:

Flexível

Cobre:

1 onça

Branco

Método de marketing:

Vendas Diretas da Fábrica

Tipo de produto:

Circuito Impresso Flexível

Temperatura operacional:

-20°C a 60°C

Atual:

Espessura do Isolamento:

placa convencional

Tela de seda:

Preto

Rigidez Mecânica:

Flexível

Espessura do Cobre:

1 onça

Classificação IP:

Outro serviço:

apoiar serviços personalizados

Detalhes da embalagem:

Embalado com caixas de papel fortes

Habilidade da fonte:

100000 peças por mês

Destacar:

HDI PCB ribbon connector

FPC corner connector board

machine connecting PCB connector

Descrição do produto

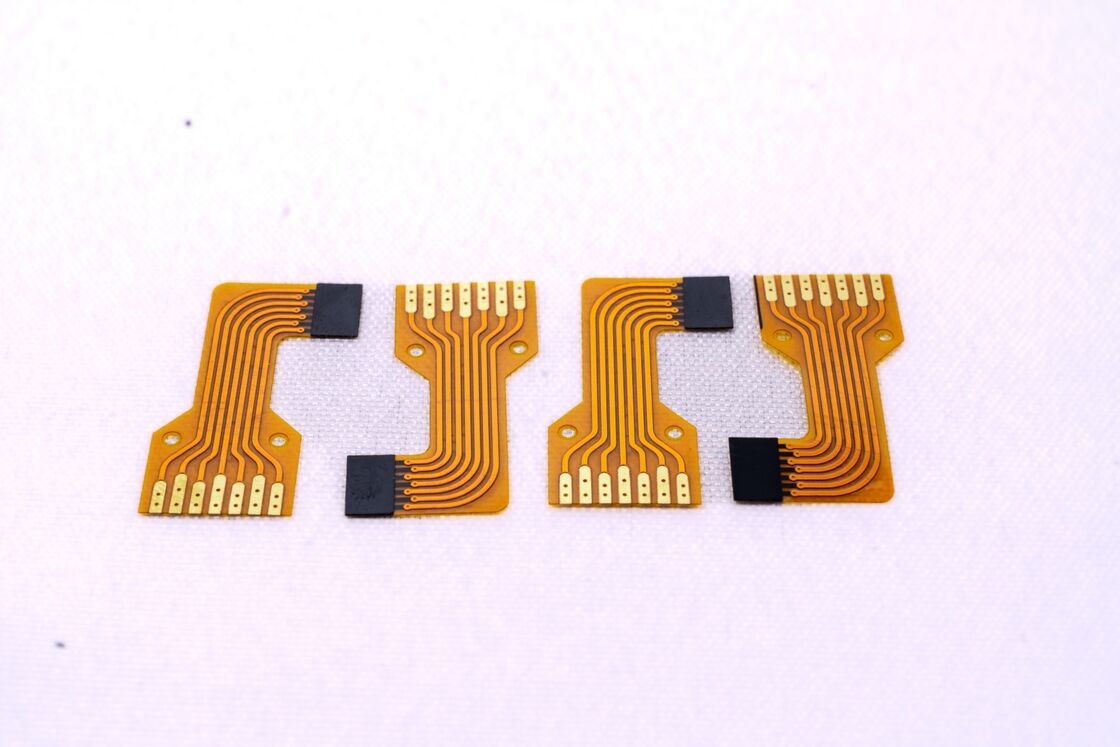

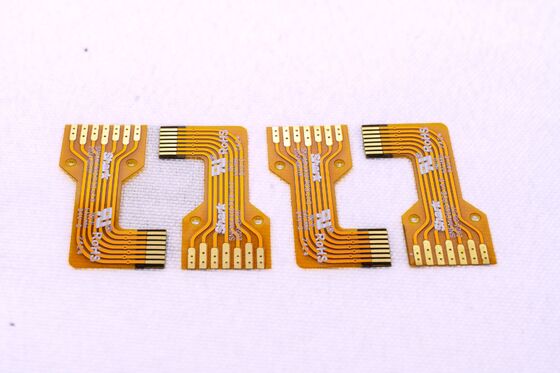

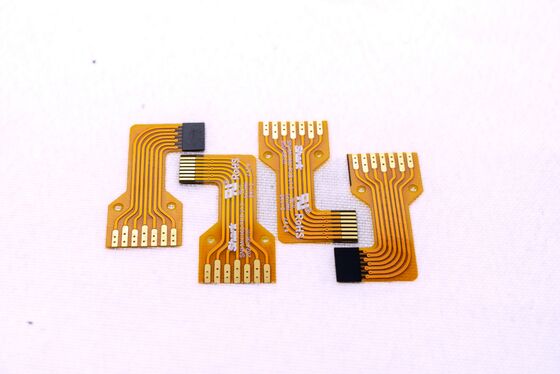

Placa de Conexão Hongqi Machine - Conector de Canto FPC de Fita

Visão Geral do Produto

Modelo: HQ006

Nome: Conector de Fita FPC

Principais Características

Construção com filme amarelo dupla face
Acabamento banhado a ouro para condutividade aprimorada
Design de placa dupla camada de alta qualidade

Opções de Personalização

Personalizável de acordo com requisitos específicos com serviços personalizados e produção de amostras disponíveis

Parâmetros de Design FPC

Precisão Dimensional

Tamanho máximo para FPC de precisão: 240 mm x 500 mm (tolerância de até 250 mm x 500 mm)
Tamanho mínimo: Sem restrição
Placa de material em rolo: Largura máxima 240 mm, comprimento máximo 100 metros

Opções de Camada da Placa

FPC de Camada Única: Ideal para aplicações de circuitos simples, como controle industrial e instrumentação eletrônica
FPC Dupla Face: Possui duas camadas de folha de cobre, orifícios passantes aumentados e caminhos condutivos, adequado para aplicações avançadas em dispositivos móveis e instrumentos automotivos

Cores da Máscara de Solda

Opções disponíveis: Amarelo, preto ou branco
Filme amarelo recomendado para aplicações de uso geral (conjuntos de cabos)
Filme preto comumente usado em aplicações de ponta ou sensíveis à luz (automotivo, dispositivos móveis, displays de LED)
Filme branco inclui revestimento reflexivo adicional, ideal para produtos que requerem reflexão de luz (luminárias, equipamentos médicos)

Opções de Espessura da Folha de Cobre

Tipo de Placa	Configuração de Camada	Opções de Espessura
FPC de Precisão	Painel Único	18µm (0,5 oz) ou 35µm (1 oz)
FPC de Precisão	Placa Dupla Camada	12µm (0,33 oz), 18µm (0,5 oz) ou 35µm (1 oz)
FPC Padrão	Painel Único	18µm/25µm/35µm (1 oz)/50µm
FPC Padrão	Placa Dupla Camada	18-25µm, 25-25µm, 35-35µm ou 35-70µm

Largura/Espaçamento Mínimo da Linha

Mínimo recomendado de 3 mil para aplicações padrão para garantir confiabilidade e reduzir taxas de defeito

Processo de Serviço

Suporte de Consultoria e Design: Mais de 16 anos de experiência em design, P&D e fabricação de FPC com soluções personalizadas e suporte técnico
Cotação e Amostragem: Cotações competitivas para amostras ou pedidos em lote com tecnologias avançadas e soluções econômicas
Capacidades de Produção Avançada: Equipamentos de última geração da Alemanha, Japão e Taiwan em nossa instalação de 20.000 metros quadrados com mais de 800 profissionais qualificados
Design e Engenharia Abrangentes: Soluções ponta a ponta, incluindo produção de substrato, design de fiação, fabricação de moldes e serviços de malha de aço
Produção de Amostras: Fabricação especializada de amostras FPC com tempos de resposta rápidos (amostras de painel dupla face concluídas em 5-7 dias)

Certificados e Honras

Todas as imagens de produtos são representações autênticas de nossas ofertas. Como um parceiro confiável com mais de 16 anos de experiência na indústria, nos especializamos em fornecer soluções FPC personalizadas de alta qualidade para diversas aplicações em todo o mundo.
