HDI Placa de circuito impresso LED de precisão Conjunto de PCB personalizado Fabricante de FPC de dois lados

Descrição do produto:

Modelo de produto:HQ043

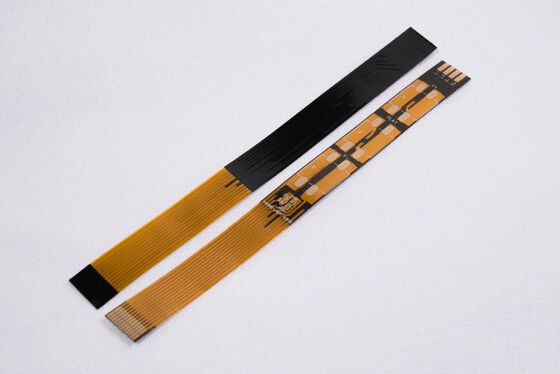

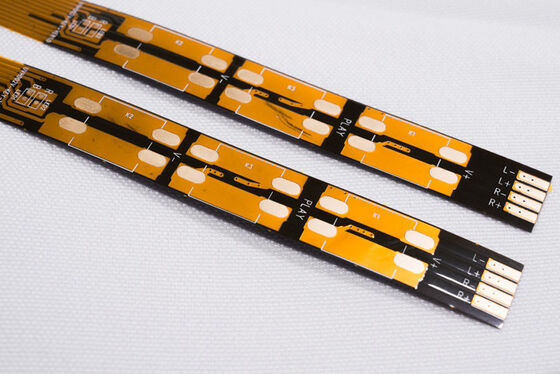

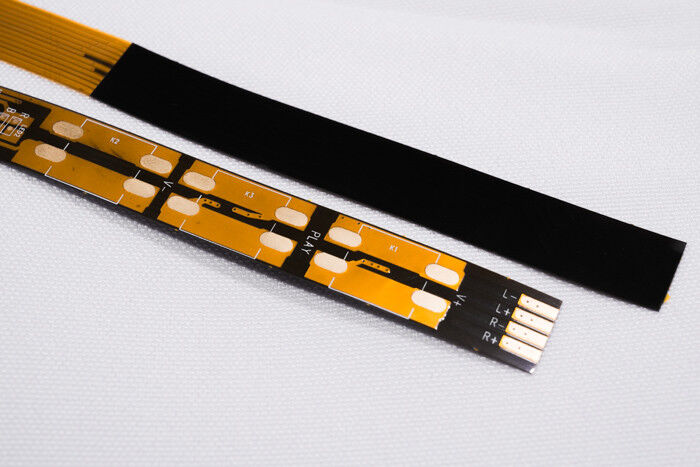

Nome do produtoFPC de precisão
Características do produto: Quadro de circuitos de dupla camada, filme amarelo de ambos os lados, texto em branco, superfície dourada

Especificações do produto:

1.Somos o Flexível Pcb e FPC fabricante, de acordo com as suas necessidades para personalizar diferentes espessura do material e requisitos de processo LED FPC de luz de tira,FPC de precisão,FPC de tira LED colorida e outra placa de circuito flexível de LED com circuito único, duplo-lado e multi-camada.

2. Boa flexibilidade e resistência à flexão

A fábrica tem um testador de dobra profissional, cada lote de materiais através de dezenas de milhares de testes de dobra antes da produção em massa para garantir a qualidade do produto.

Parâmetros de projeto do FPC

Parâmetros técnicos principais:

1Sobre as dimensões:

Precisão FPC: o tamanho máximo é 240X500mm (limite250X500mm), e não há limite para o tamanho mínimo.

2. Número de camadas no quadro

• A estrutura de placa de uma única camada é simples e geralmente usada em controle industrial, instrumentos eletrônicos e outros campos com circuitos relativamente simples.
• Em comparação com o FPC de camada única, as placas de dois lados têm duas camadas de folha de cobre, vias aumentadas e caminhos condutores formados.Instrumentos de automóveis e outros produtos.

3- Mascarinha de solda.

As cores da máscara de solda do FPC são amarelo, preto e branco.Sugerir o uso de amarelo, filme amarelo é adequado para a grande maioria dos produtos,como vários produtos de cabo.A película preta é comumente utilizada em produtos de alta qualidade ou absorventes de luz, tais como automóveis, telemóveis, ecrãs LED, etc. O filme branco tem uma camada adicional de revestimento branco em comparação com o filme amarelo e é frequentemente utilizado em produtos que exigem reflexão,tais como luminárias, ecrãs LED, produtos médicos de beleza, etc.

4. espessura da folha de cobre

• As opções de painel único de FPC de precisão incluem 18um (0,5oz) e 35um (1oz);
• A placa de dupla camada de FPC de precisão pode ser selecionada de 12um (0,33oz), 18um (0,5oz) e 35um (1oz).
• O painel único de FPC comum pode escolher 18um/25um/35um (1oz)/50um;
• As placas de dupla camada de FPC comuns podem ser selecionadas entre 18-25um, 25-25um, 35-35um ou 35-70um.

5Largura mínima da linha/espaçamento entre linhas

Em circunstâncias normais, quanto menor a dificuldade, maior a taxa de defeitos, sendo geralmente recomendado o uso de pelo menos 3 milímetros.

Processo de serviço

1. Consultoria

   16 anos de foco no projeto de placas de circuito flexíveis FPC e fabricação de I & D, para fornecer aos clientes soluções personalizadas, desenhos de projeto,Desenvolvimento de novos produtos e fornecimento de apoio técnico relacionado.

2. Oferta

   Citação de amostra ou lote do mesmo tipo de tecnologia, materiais, tecnologia avançada, concessões de preço, muito para os clientes para economizar custos.

3. Profissão

   Nossa empresa tem Alemanha, Japão, Taiwan e outras regiões de equipamentos avançados e tecnologia de produção, produção profissional, escala.com mais de 800 funcionários e 50 membros do pessoal técnico superior.

4. Projeto

   Fornecer soluções aos clientes para finalizar uma série de certificação de sistemas internacionais, pode fornecer produção de substrato, fiação, design de princípio, molde, patch,serviço de paragem única de malha de aço aberta e de enchufe, 16 anos de precipitação de nível profissional e técnico, digno da sua escolha e confiança.

5. Fabricação de amostras

   Especializamo-nos em fabricação de amostras de FPC e serviços de personalização, a empresa tem uma linha de produção acelerada, como: amostras de painéis duplos de placas de circuito flexíveis podem ser concluídas em 5-7 dias.
