Placa de LED flexível de dupla camada com OSP antioxidante e nível de proteção contra fogo V0 para fitas de LED

Placa de LED flexível de dupla camada com OSP antioxidante e nível de proteção contra fogo V0 para fitas de LED

Nome da marca:	HONGQI
Número do modelo:	HQ011
MOQ:	500 peças
preço:	Negociável
Tempo de entrega:	Negociável
Condições de pagamento:	L/C, D/A, T/T

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

Guangdong, China

Certificação:

UL E477885 IATF16949 GB/T13485

Material Isolante:

resina orgânica

Materiais Básicos:

Cobre

Número de camadas::

Dupla Face

Espessura da camada de isolamento::

Placa fina

Tecnologia de Processamento:

folha enrolada

Propriedades retardantes da chama::

Nível de proteção contra incêndio V0

Espessura da placa:

0,25mm±0,05

Método de marketing:

Vendas Diretas da Fábrica

Resina Isolante:

Resina de poliimida (PI)

Espessura do Isolamento:

placa convencional

Outro serviço:

apoiar serviços personalizados

Rigidez mecânica::

Flexível

campo de aplicação:

Usado em equipamentos médicos, beleza e saúde, telefones celulares, instrumentos automotivos e ilumi

Detalhes da embalagem:

Embalado com caixas de papel fortes

Habilidade da fonte:

100000 peças por mês

Destacar:

FPCB de alta precisão

FPCB personalizável

FPCB certificado pela ISO 9001

Descrição do produto

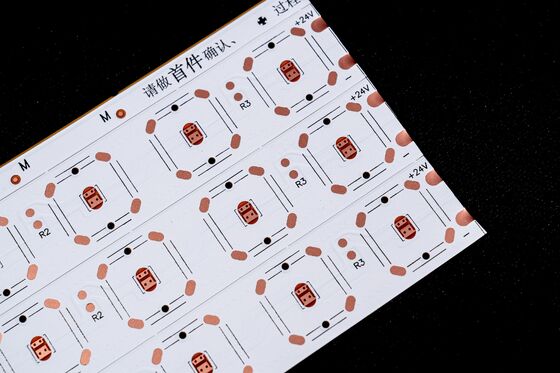

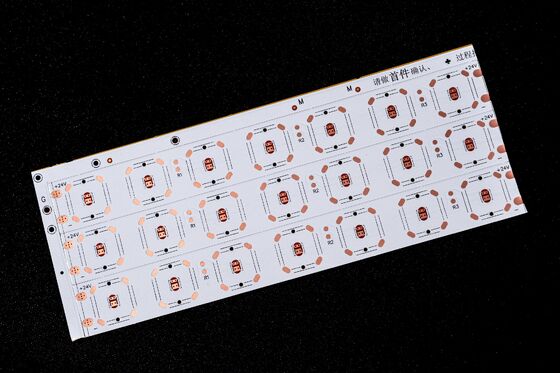

Placa FPCB com Lente LED e Placa de Circuito Hotle

Placa de lente LED 2835 com construção de dupla camada, revestimento de filme dupla face, placa branca com texto preto e tratamento antioxidante OSP.

Visão Geral do Produto

PCB Flexível Sem Fio para Tira de LED - Placa de Dupla Camada com Revestimento de Filme Dupla Face

Especificações do Produto

Modelo: HQ011

Nome do Produto: FPC de Tira de LED Colorida

Principais Características

Construção de placa de dupla camada com revestimento de filme dupla face
Placa branca com texto preto e proteção antioxidante OSP
Espessura do material e requisitos de processo personalizáveis
Excelente flexibilidade e resistência superior à dobra
Teste de dobra profissional com dezenas de milhares de ciclos antes da produção em massa

Parâmetros de Design de FPC

Dimensões

FPC de Precisão: Tamanho máximo 240×500mm (limite 250×500mm), sem limite de tamanho mínimo
Placa de Material em Rolo: Largura máxima 240mm, comprimento máximo 100 metros

Camadas da Placa

Tipo de Camada	Características	Aplicações
Placa de Camada Única	Estrutura simples	Controle industrial, instrumentos eletrônicos, circuitos simples
Placa de Dupla Camada	Duas camadas de folha de cobre com vias e caminhos condutivos aumentados	Celulares, instrumentos automotivos, produtos avançados

Cores da Máscara de Solda

Cor	Características	Aplicações
Amarelo	Adequado para a maioria dos produtos	Vários produtos de cabo
Preto	Alto padrão, absorvente de luz	Carros, celulares, displays de LED
Branco	Revestimento branco adicional para reflexão	Luminárias, displays de LED, produtos de beleza médica

Espessura da Folha de Cobre

Tipo de Placa	Opções de Espessura
Painel Único de FPC de Precisão	18um (0.5oz), 35um (1oz)
Placa de Dupla Camada de FPC de Precisão	12um (0.33oz), 18um (0.5oz), 35um (1oz)
Painel Único de FPC Comum	18um, 25um, 35um (1oz), 50um
Placa de Dupla Camada de FPC Comum	18-25um, 25-25um, 35-35um, 35-70um

Largura Mínima de Linha/Espaçamento de Linha

Mínimo recomendado de 3mil para desempenho ideal e redução de taxas de defeito.

Processo de Serviço

Consultoria

16 anos focados em design, P&D e fabricação de placas de circuito flexíveis FPC. Fornecendo soluções personalizadas, desenhos de projeto, desenvolvimento de novos produtos e suporte técnico.

Cotação

Preços competitivos para amostras ou produção em lote usando tecnologia e materiais avançados, economizando significativamente os custos do cliente.

Fabricação Profissional

Equipamentos avançados da Alemanha, Japão e Taiwan. Produção profissional em escala com instalações de 20.000 metros quadrados, mais de 800 funcionários e 50 técnicos seniores.

Serviços de Design

Soluções completas incluindo produção de substrato, fiação, design de princípio, criação de moldes, SMT, componentes through-hole e abertura de stencil. 16 anos de expertise técnica.

Fabricação de Amostras

Fabricação especializada de amostras de FPC e personalização com linhas de produção aceleradas. Amostras de placas de circuito flexíveis de dupla camada concluídas em 5-7 dias.

Certificados e Honras

Observação: Todas as fotos neste site são autênticas. Pequenas variações de cor podem ocorrer devido à iluminação, ângulos de filmagem e diferenças na resolução da tela. GongDong HongQi é um fabricante profissional de placas de circuito com 16 anos de experiência na China. Nossos produtos são continuamente atualizados e aprimorados anualmente. Somos especializados em todos os tipos de fabricação de amostras de FPC e serviços de personalização. Entre em contato conosco com seus requisitos para soluções profissionais, incluindo produção de substrato, fiação, design de princípio, criação de moldes, SMT e serviços de componentes through-hole.
