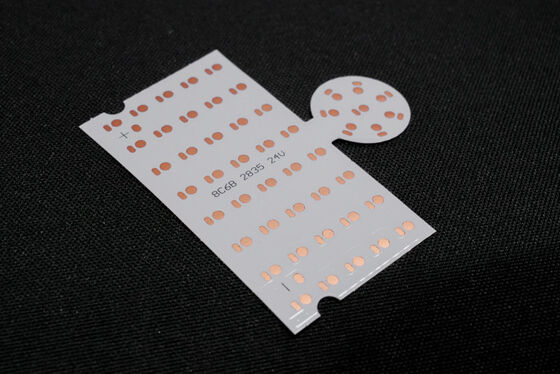

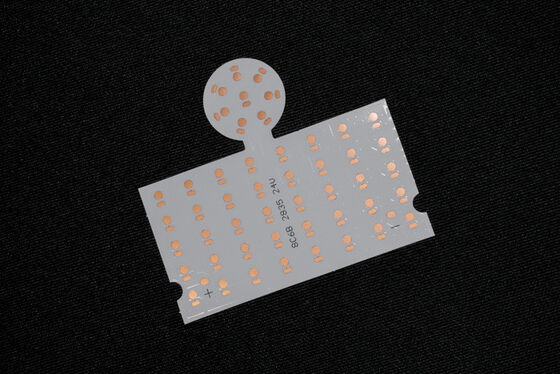

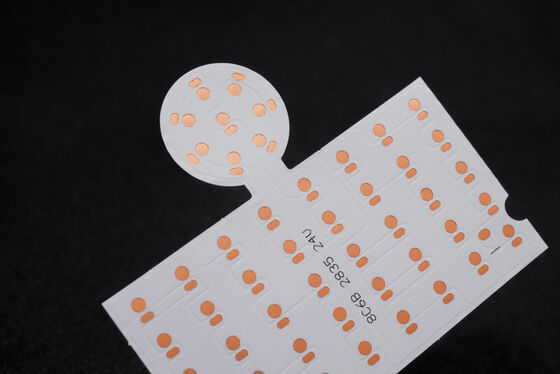

Montagem de Placa de Circuito Impresso FPC para Lâmpada LED Suporte a Serviços Personalizados

Descrição do produto:
Modelo do produto:HQ037
Nome do produto: FPC para lâmpada LED
Características do produto: Placa de circuito de dupla camada, filme branco de dupla face, texto branco, antioxidante OSP

Especificações do produto:
1. Somos o Fabricante de PCB Flexível e FPC, personalizamos de acordo com suas necessidades diferentes espessuras de material e requisitos de processo de FPC para fita de LED, FPC de Precisão, FPC para fita de LED colorida e outras placas de circuito flexíveis de LED com camada única, dupla e multicamadas.
2. Boa flexibilidade e resistência à dobra
A fábrica possui um testador de flexão profissional, cada lote de materiais passa por
Dezenas de milhares de testes de flexão antes da produção em massa para garantir a qualidade do produto.

Parâmetros de design FPC

Principais parâmetros técnicos:

1. Sobre Dimensões:
   FPC de Precisão: O tamanho máximo é 240X500mm (limite 250X500mm), e não há limite para o tamanho mínimo. Placa em rolo: largura máxima 240. comprimento máximo 100 metros.

2. Número de camadas na placa

   • A estrutura da placa de camada única é simples e geralmente usada em controle industrial, instrumentos eletrônicos e outros campos com circuitos relativamente simples.
   • Comparadas às FPCs de camada única, as placas de dupla face possuem duas camadas de folha de cobre, vias aumentadas e caminhos condutores formados. Elas são geralmente usadas em telefones celulares, painéis automotivos e outros produtos.

3. Cor da máscara de solda

   • As cores da máscara de solda das FPCs são amarela, preta e branca. Sugere-se usar amarela, o filme amarelo é adequado para a grande maioria dos produtos, como vários produtos de cabos. O filme preto é comumente usado em produtos de ponta ou que absorvem luz, como carros, telefones celulares, displays de LED, etc. O filme branco tem uma camada adicional de revestimento branco em comparação com o filme amarelo e é frequentemente usado em produtos que requerem reflexão, como luminárias, displays de LED, produtos de beleza médica, etc.

4. Espessura da folha de cobre

   • As opções de painel único FPC de precisão incluem 18um (0,5oz) e 35um (1oz);
   • A placa de dupla camada FPC de precisão pode ser selecionada entre 12um (0,33oz), 18um (0,5oz) e 35um (1oz).
   • O painel único FPC comum pode escolher 18um/25um/35um (1oz)/50um;
   • As placas de dupla camada FPC comuns podem ser selecionadas entre 18-25um, 25-25um, 35-35um ou 35-70um.

5. Largura/espaçamento mínimo da linha
   Em circunstâncias normais, quanto menor a dificuldade, maior a taxa de defeito, e geralmente é recomendado usar pelo menos 3mil.

Processo de serviço

1. Consultoria
   16 anos de foco em design e fabricação de P&D de placas de circuito flexíveis FPC, para fornecer aos clientes soluções personalizadas, desenhos de projeto, desenvolvimento de novos produtos e fornecer suporte técnico relacionado.

2. Oferta
   Cotação de amostra ou lote do mesmo tipo de tecnologia, materiais, tecnologia avançada, concessões de preço, para que os clientes economizem custos.

3. Profissionalismo
   Nossa empresa possui equipamentos e tecnologia de produção avançados da Alemanha, Japão, Taiwan e outras regiões, produção profissional, escala. Nossa fábrica cobre uma área de quase 20.000 metros quadrados, com mais de 800 funcionários e 50 pessoal técnico sênior.

4. Projeto
   Fornecer soluções para os clientes finalizarem várias certificações de sistemas internacionais, podem fornecer produção de substrato, fiação, design de princípio, moldes, patch, plug-in e abertura de malha de aço com serviço único, 16 anos de precipitação profissional e técnica, digno de sua escolha e confiança.

5. Fabricação de amostras
   Somos especializados em serviços de fabricação e personalização de amostras FPC, a empresa possui uma linha de produção acelerada, como: amostras de painel duplo de placa de circuito flexível podem ser concluídas em 5-7 dias.

Certificados e Honras

Por favor, note:
Todas as fotos neste site são reais. Devido a mudanças na iluminação e resolução da tela, a imagem que você vê pode ter algum grau de aberração cromática. GongDong HongQi é um fabricante profissional de placas de circuito com 16 anos de história na China. Nossos produtos são atualizados e aprimorados a cada ano e somos especializados em todos os tipos de serviços de fabricação e personalização de amostras FPC. Se você estiver interessado em nossos produtos, diga-nos seus requisitos, nós o ajudaremos a fornecer soluções profissionais, produção de substrato, fiação, design de princípio, moldes, patch, plug-in e outros serviços únicos.
entre em contato conosco online ou por e-mail, e forneceremos um serviço individual de nossa equipe de vendas profissional. Obrigado pelo seu tempo.
