Como projetar uma placa de circuito impresso (PCB)?

Somos fabricantes profissionais de placas de circuito impresso flexíveis, podemos fornecer placas de circuito flexíveis FPC, circuito impresso flexível FPC, placa de circuito impresso HDI, fita de LED SMD, fita de LED COB, design de placa PCB, tela de exibição LED flexível, PCB eletrônico, montagem de circuito impresso, montagem de placa de circuito e assim por diante.

Fabricante de PCB Flexível Montagem de Placa FPC de Camada Dupla PCB Flexível para Tira de LED

Descrição do produto:

Modelo do produto: HQ018

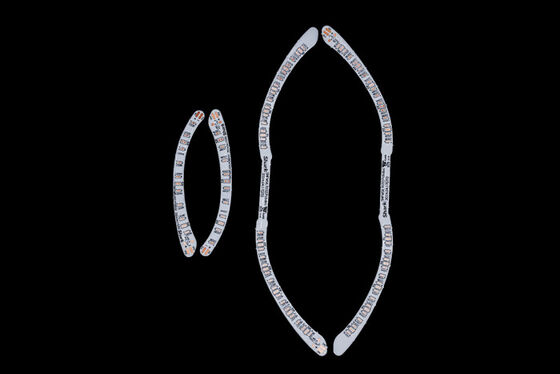

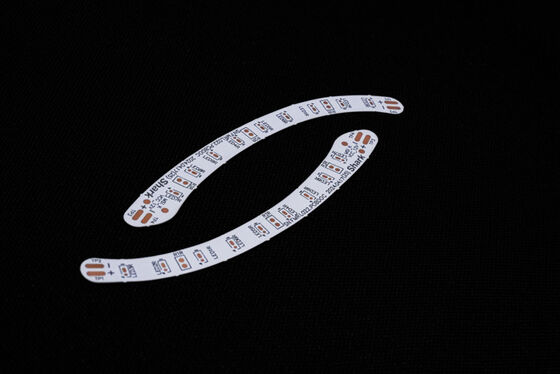

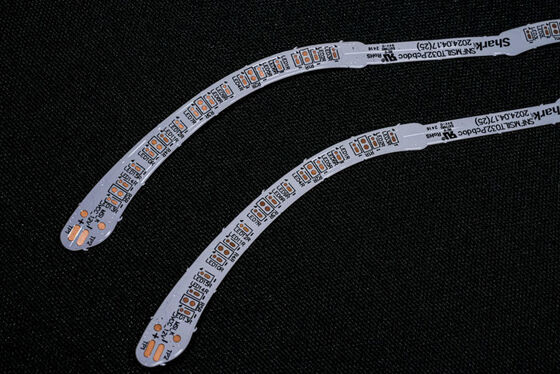

Nome do produto: Placa de luzes de painel
Características do produto: Placa de camada dupla, revestimento de filme dupla face, quadro branco, texto preto, antioxidante OSP

Especificações do produto:

1. Somos o Fabricante de PCB Flexível e FPC, de acordo com suas necessidades para personalizar diferentes espessuras de material e requisitos de processo FPC de tira de LED colorida e outras placas de circuito flexíveis de LED com face única, dupla face e multicamadas.

2. Boa flexibilidade e resistência à dobra

A fábrica possui um testador de flexão profissional, cada lote de materiais passa por dezenas de milhares de testes de flexão antes da produção em massa.

Parâmetros de design FPC

Principais parâmetros técnicos:

1. Sobre dimensões:

FPC de precisão: O tamanho máximo é 240X500mm (limite 250X500mm), e não há limite para o tamanho mínimo. Placa de rolo: largura máxima 240. comprimento máximo 100 metros.

2. Número de camadas na placa

• A estrutura da placa de camada única é simples e geralmente usada em controle industrial, instrumentos eletrônicos e outros campos com circuitos relativamente simples.
• Em comparação com FPC de camada única, as placas de dupla face possuem duas camadas de folha de cobre, vias aumentadas e caminhos condutores formados. Elas são geralmente usadas em telefones celulares, instrumentos automotivos e outros produtos.

3. Cor da máscara de solda

As cores da máscara de solda de FPC são amarelo, preto e branco. Sugere-se usar amarelo, o filme amarelo é adequado para a grande maioria dos produtos, como vários produtos de cabo. O filme preto é comumente usado em produtos de ponta ou que absorvem luz, como carros, telefones celulares, displays de LED, etc. O filme branco tem uma camada adicional de revestimento branco em comparação com o filme amarelo e é frequentemente usado em produtos que requerem reflexão, como luminárias, displays de LED, produtos de beleza médica, etc.

4. Espessura da folha de cobre

• As opções de painel único FPC de precisão incluem 18um (0,5oz) e 35um (1oz);
• A placa de dupla camada FPC de precisão pode ser selecionada entre 12um (0,33oz), 18um (0,5oz) e 35um (1oz).
• O painel único FPC comum pode escolher 18um/25um/35um (1oz)/50um;
• As placas de dupla camada FPC comuns podem ser selecionadas entre 18-25um, 25-25um, 35-35um ou 35-70um.

5. Largura/espaçamento mínimo da linha

Em circunstâncias normais, quanto menor a dificuldade, maior a taxa de defeito, e geralmente é recomendado usar pelo menos 3mil.

Processo de serviço

1. Consultoria
   16 anos de foco em design e fabricação de P&D de placas de circuito flexíveis FPC, para fornecer aos clientes soluções personalizadas, desenhos de projeto, desenvolvimento de novos produtos e fornecer suporte técnico relacionado.
2. Oferta
   Cotação de amostra ou lote do mesmo tipo de tecnologia, materiais, tecnologia avançada, concessões de preços, muito para os clientes economizarem custos.
3. Profissionalismo
   Nossa empresa possui equipamentos e tecnologia de produção avançados da Alemanha, Japão, Taiwan e outras regiões, produção profissional, escala. Nossa fábrica cobre uma área de quase 20.000 metros quadrados, com mais de 800 funcionários e 50 pessoal técnico sênior.
4. Projeto
   Fornecer soluções aos clientes para finalizar várias certificações de sistemas internacionais, pode fornecer produção de substrato, fiação, projeto de princípio, moldagem, montagem de componentes SMD, montagem de componentes through-hole e abertura de malha de aço em um serviço único, 16 anos de precipitação profissional e técnica, digno de sua escolha e confiança.
5. Fabricação de amostras
   Somos especializados em serviços de fabricação e personalização de amostras FPC, a empresa possui uma linha de produção acelerada, como: amostras de placa dupla de circuito flexível podem ser concluídas em 5-7 dias.
