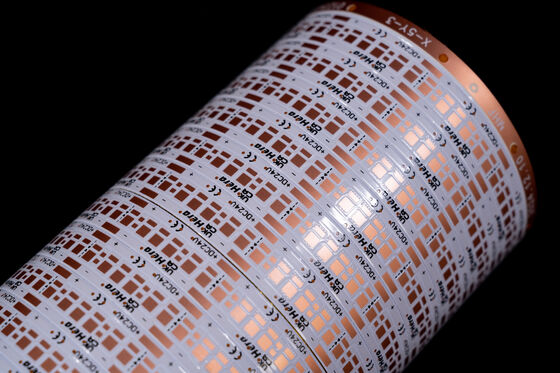

Placa de Circuito Impresso Flexível LED Dupla Camada 24V com Antioxidante OSP - Placa de Circuito Impresso Flexível para Fitas Coloridas

Name: Placa de Circuito Impresso Flexível LED Dupla Camada 24V com Antioxidante OSP - Placa de Circuito Impresso Flexível para Fitas Coloridas
Brand: Guangdong HongQi Advanced Materials Co., Ltd.
SKU: HQ005
Availability: InStock

Nome da marca:	HONGQI
Número do modelo:	HQ005
MOQ:	500 unidades
preço:	Negociável
Tempo de entrega:	8 a 15 dias úteis
Condições de pagamento:	L/c, d/a, t/t

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

Guangdong,China

Certificação:

CE,CCC

Material Isolante:

Detalhes da embalagem:

Embalado com casos de papel fortes

Habilidade da fonte:

100.000 peças por mês

Destacar:

LED FPC de dupla camada

LED antioxidante FPC OSP

Placa de circuito LED flexível de 24 V

Descrição do produto

Cadeia de Suprimentos de LED Contínua: Circuitos Flexíveis Personalizados e Montagem SMT de Precisão - Fabricação de Fitas de LED de Ponta a Ponta: Placa de Circuito Impresso (PCB) para Fita de LED Colorida E2V 24V, Placa de Dupla Camada com Antioxidante OSP

Visão Geral do Produto

Modelo do Produto: HQ005

Nome do Produto: FPC de Fita de LED Colorida

Características do Produto: Placa de dupla camada, revestimento de filme dupla face, placa branca, texto preto, antioxidante OSP

Especificações do Produto: Suporta vários estilos de personalização não padronizada de placas flexíveis FPC

Parâmetros de Design de FPC

Parâmetro	Especificações
Dimensões	FPC de Precisão: Tamanho máximo 240500mm (limite 250500mm), sem limite de tamanho mínimo. Placa em rolo: largura máxima 240mm, comprimento máximo 100 metros.
Camadas da Placa	Placa de camada única: Estrutura simples, usada em controle industrial, instrumentos eletrônicos e outros campos com circuitos relativamente simples. Placa de dupla camada: Duas camadas de folha de cobre com vias aumentadas e caminhos condutores formados, usadas em telefones celulares, instrumentos automotivos e outros produtos.
Cor da Máscara de Solda	Amarelo: Adequado para a maioria dos produtos, vários produtos de cabos Preto: Usado em produtos de ponta ou que absorvem luz, carros, telefones celulares, displays de LED Branco: Revestimento branco adicional para reflexão, usado em luminárias, displays de LED, produtos de beleza médica
Espessura da Folha de Cobre	Painel Único de FPC de Precisão: 18um (0.5oz), 35um (1oz) Placa de Dupla Camada de FPC de Precisão: 12um (0.33oz), 18um (0.5oz), 35um (1oz) Painel Único de FPC Comum: 18um/25um/35um (1oz)/50um Placas de Dupla Camada de FPC Comum: 18-25um, 25-25um, 35-35um, 35-70um
Largura/Espaçamento Mínimo da Linha	Mínimo recomendado de 3mil (dimensões menores aumentam a dificuldade e a taxa de defeitos)

Processo de Serviço

Consultoria

16 anos de foco em design e fabricação de P&D de placas de circuito flexível FPC, fornecendo aos clientes soluções personalizadas, desenhos de projeto, desenvolvimento de novos produtos e suporte técnico relacionado.

Orçamento

Orçamento de amostra ou lote com a mesma tecnologia e materiais, tecnologia avançada, preços competitivos, economizando significativamente os custos do cliente.

Fabricação Profissional

Equipamentos avançados e tecnologia de produção de Alemanha, Japão, Taiwan e outras regiões. Produção profissional em escala. A fábrica cobre quase 20.000 metros quadrados com mais de 800 funcionários e 50 técnicos seniores.

Projeto

Certificação de sistema internacional, fornecendo produção de substrato, fiação, projeto de princípio, molde, patch, plug-in e abertura de malha de aço com serviço único. 16 anos de expertise técnica profissional.

Fabricação de Amostras

Serviços especializados de fabricação e personalização de amostras de FPC com linha de produção acelerada. Amostras de dupla camada de placa de circuito flexível concluídas em 5-7 dias.

Certificados e Honras

Observação: Todas as fotos neste site são reais. Devido a alterações na iluminação e resolução do display, as imagens podem apresentar alguma aberração cromática. GongDong HongQi é um fabricante profissional de placas de circuito com 16 anos de história na China. Nossos produtos são atualizados e aprimorados anualmente. Somos especializados em todos os tipos de serviços de fabricação e personalização de amostras de FPC. Se interessado, por favor, forneça seus requisitos para soluções profissionais, incluindo produção de substrato, fiação, projeto de princípio, molde, patch, plug-in e outros serviços únicos.

Por favor, entre em contato conosco online ou por e-mail para um serviço individual de nossa equipe de vendas profissional. Obrigado pelo seu tempo.
