Os circuitos impressos flexíveis (FPC) são componentes críticos em aplicações modernas de tiras de luz LED, exigindo alta flexibilidade, confiabilidade e adaptabilidade de personalização.Este documento detalha os parâmetros técnicos, características de desempenho e 流程 de serviço do HQ49512 LED light strip FPC, uma placa de circuito flexível de duas camadas projetada para diversos cenários de iluminação.Também elabora as capacidades de personalização do fabricante, medidas de controlo de qualidade e sistema de apoio técnico, fornecendo uma referência abrangente para os profissionais da indústria que selecionam soluções FPC de faixa de luz LED.

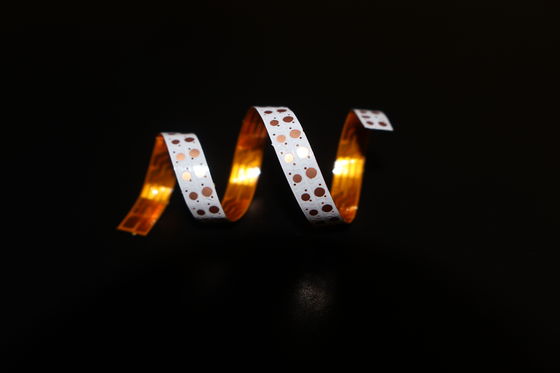

O HQ046 é um FPC especializado projetado para aplicações de tira de luz LED, integrando estabilidade estrutural e adaptabilidade ambiental.

Como fabricante profissional de FPC com 16 anos de experiência, oferecemos personalização abrangente para FPCs de tira de luz LED, cobrindo estruturas de camada única, dupla camada e múltiplas camadas.Os principais parâmetros técnicos e opções de personalização são detalhados abaixo:

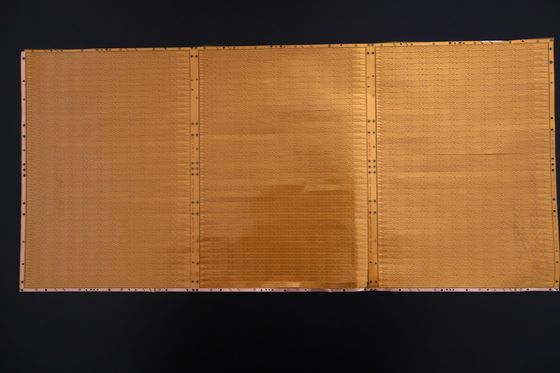

• FPC de precisão: Tamanho máximo: 240×500 mm (limite: 250×500 mm); tamanho mínimo: sem restrições.
• Material de rolo FPC: Largura máxima: 240 mm; comprimento máximo: 100 metros.

A seleção da camada FPC é determinada pela complexidade da aplicação, com os seguintes cenários típicos:

• FPC de camada única: Estrutura simples, adequada para circuitos de baixa complexidade em comandos industriais, instrumentos eletrónicos e sistemas de iluminação básicos.
• FPC de dupla camada: Duas camadas de folha de cobre com vias aprimoradas para vias condutoras, ideais para produtos de alta integração, como dispositivos móveis, painéis de instrumentos automotivos e tiras de luz LED de gama média a alta.
• FPC de várias camadas: Personalizavel para aplicações de complexidade ultra-alta que requerem fiação densa e transmissão de múltiplos sinais.

A cor da máscara de solda é otimizada para requisitos funcionais e estéticos específicos:

• Máscara de solda amarela: Opção universal para a maioria dos produtos (por exemplo, conjuntos de cabos gerais) devido à sua relação custo-eficácia e compatibilidade.
• Máscara de Soldador Negro: Preferido para aplicações de gama alta ou absorvedoras de luz (por exemplo, iluminação de automóveis, iluminação traseira de smartphones, ecrãs LED) para reduzir o reflexo da luz e melhorar a consistência visual.

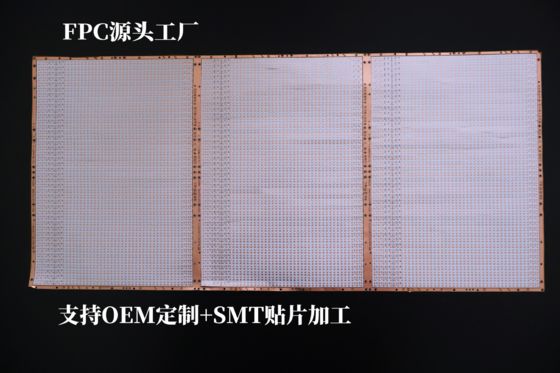

• Máscara de solda branca: Equipado com um revestimento branco adicional para melhorar a refletividade, adequado para luminárias, ecrãs LED e dispositivos médicos estéticos.

A espessura da folha de cobre é adaptada às necessidades de capacidade de carga de corrente e flexibilidade:

• FPC de precisão:
  • Com uma camada única: 18 μm (0,5 oz), 35 μm (1 oz)
  • Dupla camada: 12 μm (0,33 oz), 18 μm (0,5 oz), 35 μm (1 oz)
• FPC padrão:
  • Com uma camada única: 18 μm, 25 μm, 35 μm (1 oz), 50 μm
  • Dupla camada: 18-25μm, 25-25μm, 35-35μm, 35-70μm

A largura e o espaçamento mínimos da linha são críticos para a precisão do FPC.3 milímetros (0,076 mm)A redução das dimensões pode aumentar a dificuldade de produção e as taxas de defeitos.

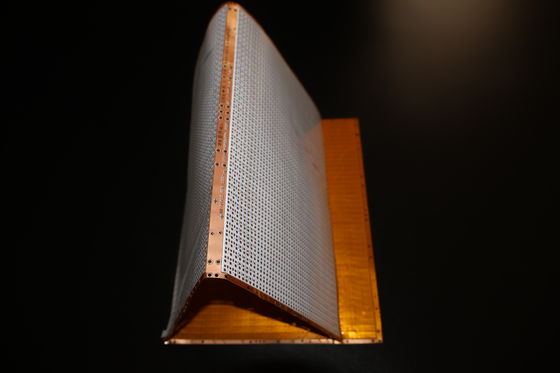

A HQ046 FPC apresenta uma flexibilidade excepcional, validada através de um rigoroso controlo de qualidade:

• Para avaliar cada lote de materiais, é utilizado um testador de curvatura profissional.
• Todos os materiais são submetidosDezenas de milhares de ciclos de dobraAntes da produção em série, garantir a resistência à falha por fadiga em cenários de aplicação dinâmicos (por exemplo, iluminação dobrável, superfícies curvas).

A fábrica está equipada com equipamentos avançados da Alemanha, Japão e Taiwan, que suportam a produção em grande escala e de alta precisão:

• Área da fábrica: Aproximadamente 20.000 metros quadrados
• Força de trabalho: Mais de 800 trabalhadores, incluindo 50 especialistas técnicos seniores
• Linhas de produção: especializadas tanto na expansão de amostras como na fabricação de lotes

Para atender às diversas necessidades dos clientes, fornecemos um serviço de personalização simplificado e completo:

Aproveitando 16 anos de experiência em projeto, P&D e fabricação de FPC, oferecemos:

• Projeto de soluções personalizadas
• Optimização de desenho
• Apoio ao desenvolvimento de novos produtos
• Consultoria técnica profissional

Oferecemos preços competitivos para amostras e encomendas por lotes, com otimização de custos através de:

• Processos técnicos normalizados
• Fornecimento de materiais de alta qualidade
• Gestão eficiente da produção

Os nossos serviços abrangem toda a cadeia de valor da FPC, incluindo:

• Produção de substratos
• Cablagem de circuito e desenho esquemático
• Desenvolvimento do mofo
• SMT (Surface Mount Technology) e montagem através de buracos
• Fabricação de malhas de aço
  Todos os processos cumprem as certificações internacionais para garantir a fiabilidade.

Uma linha de produção acelerada é dedicada à fabricação de amostras, com prazos de entrega tão curtos como5-7 dias para amostras de FPC de duas camadas, permitindo a criação rápida de protótipos e a verificação.

• Certificações: A linha de produtos possui várias certificações de sistemas internacionais (detalhes disponíveis mediante pedido), garantindo a conformidade com as normas mundiais da indústria.
• Disclaimer de imagem: Todas as imagens do produto na plataforma oficial são autênticas. Podem ocorrer pequenas variações de cor devido a diferenças de iluminação ou resolução da tela.
• Melhoria contínua: Os nossos produtos FPC são submetidos a atualizações e melhorias anuais para se alinharem com os requisitos tecnológicos emergentes.

Para soluções personalizadas ou consultas adicionais, entre em contato com nossa equipe de vendas profissional via consulta on-line ou e-mail para suporte individual.

GongDong HongQi Electronics Co., Ltd. O seu parceiro de confiança para soluções de FPC de alta qualidade desde 2009.
