FPC LED de dupla camada com 4 chips RGBW - Placa de circuito impresso flexível personalizável

FPC LED de dupla camada com 4 chips RGBW - Placa de circuito impresso flexível personalizável

Nome da marca:	HONGQI
Número do modelo:	HQ00535
MOQ:	500pcs
preço:	Negociável
Tempo de entrega:	Negociável
Condições de pagamento:	L/c, d/a, t/t

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

Guangdong, China

Certificação:

UL E477885 IATF16949 GB/T 16949

Detalhes da embalagem:

Embalado com casos de papel fortes

Habilidade da fonte:

100000 peças por mês

Destacar:

FPC LED de dupla camada RGBW

Quadro de FPCB LED de 4 chips

Fabricante experiente de FPCB com garantia

Descrição do produto

Especificações Técnicas da FPC de Tira de Luz LED HQ046

Circuitos Impressos Flexíveis (FPC) são componentes essenciais em aplicações modernas de tiras de luz LED, exigindo alta flexibilidade, confiabilidade e capacidade de personalização. A FPC de tira de luz LED HQ046 é uma placa de circuito flexível de dupla camada projetada para diversos cenários de iluminação, oferecendo parâmetros técnicos abrangentes e serviços de personalização.

Visão Geral do Produto

Parâmetro	Especificação
Modelo do Produto	HQ00535
Nome do Produto	FPC de Tira de Luz LED
Estrutura do Circuito	Placa de circuito de dupla camada
Revestimento de Superfície	Máscara de solda preta dupla face; texto preto
Tratamento Antioxidante	OSP (Preservativo Orgânico para Soldabilidade)
Desempenho Central	Alta flexibilidade; excelente resistência à dobra

Especificações Técnicas e Personalização

Especificações Dimensionais

FPC de Precisão: Tamanho máximo: 240×500mm (limite: 250×500mm); tamanho mínimo: sem restrição
FPC em Rolo: Largura máxima: 240mm; comprimento máximo: 100 metros

Configuração da Camada do Circuito

FPC de Camada Única: Estrutura simples para circuitos de baixa complexidade em controles industriais e sistemas de iluminação básicos
FPC de Dupla Camada: Camadas duplas de folha de cobre com vias aprimoradas para produtos de alta integração como dispositivos móveis e painéis automotivos
FPC Multicamada: Personalizável para aplicações de ultra-alta complexidade que exigem fiação densa

Opções de Cor da Máscara de Solda

Máscara de Solda Amarela: Opção econômica para montagens de cabos em geral
Máscara de Solda Preta: Preferida para aplicações de ponta para reduzir a reflexão da luz
Máscara de Solda Branca: Refletividade aprimorada para luminárias e displays

Espessura da Folha de Cobre

FPC de Precisão: Camada única: 18μm (0.5oz), 35μm (1oz); Dupla camada: 12μm (0.33oz), 18μm (0.5oz), 35μm (1oz)
FPC Padrão: Camada única: 18μm, 25μm, 35μm (1oz), 50μm; Dupla camada: 18-25μm, 25-25μm, 35-35μm, 35-70μm

Largura/Espaçamento Mínimo da Linha

A largura e o espaçamento mínimos da linha são críticos para a precisão da FPC. Embora dimensões mais finas sejam alcançáveis,3mil (0.076mm) é recomendado como o mínimo prático para equilibrar o rendimento de fabricação e a relação custo-benefício.

Desempenho Central e Controle de Qualidade

Flexibilidade e Resistência à Dobra

A FPC HQ046 exibe flexibilidade excepcional, validada por rigoroso controle de qualidade. Todos os materiais passam por dezenas de milhares de ciclos de dobra antes da produção em massa, garantindo resistência à falha por fadiga em aplicações dinâmicas.

Capacidades de Fabricação

Área da fábrica: Aproximadamente 20.000 metros quadrados
Força de trabalho: Mais de 800 funcionários, incluindo 50 especialistas técnicos seniores
Linhas de produção: Especializadas em expedição de amostras e fabricação em lote
Equipamentos avançados da Alemanha, Japão e Taiwan

Processo de Serviço de Personalização

Consulta e Suporte Técnico

Aproveitando 16 anos de experiência em design, P&D e fabricação de FPC, oferecemos design de solução personalizado, otimização de desenhos, suporte ao desenvolvimento de novos produtos e consultoria técnica profissional.

Design e Integração

Nossos serviços cobrem toda a cadeia de valor da FPC, incluindo produção de substrato, design de fiação e esquemático de circuito, desenvolvimento de moldes, montagem SMT e through-hole, e fabricação de malha de aço. Todos os processos cumprem certificações internacionais.

Fabricação de Amostras

Uma linha de produção acelerada é dedicada à fabricação de amostras, com prazos de entrega de até5-7 dias para amostras de FPC de dupla camada, permitindo prototipagem e verificação rápidas.

Imagens do Produto

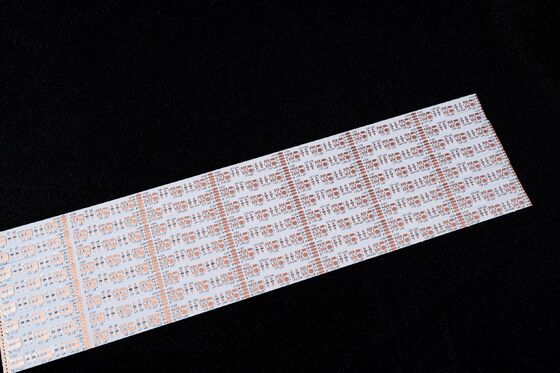

FPC LED de dupla camada com 4 chips RGBW - Placa de circuito impresso flexível personalizável 0

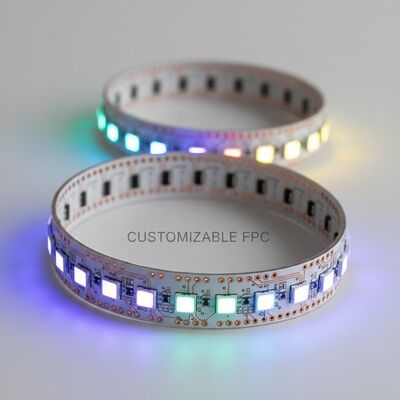

FPC LED de dupla camada com 4 chips RGBW - Placa de circuito impresso flexível personalizável 1

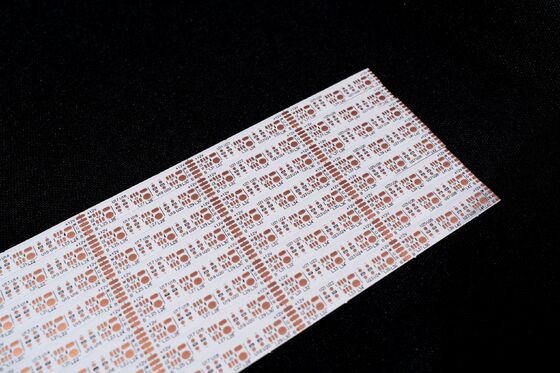

FPC LED de dupla camada com 4 chips RGBW - Placa de circuito impresso flexível personalizável 2

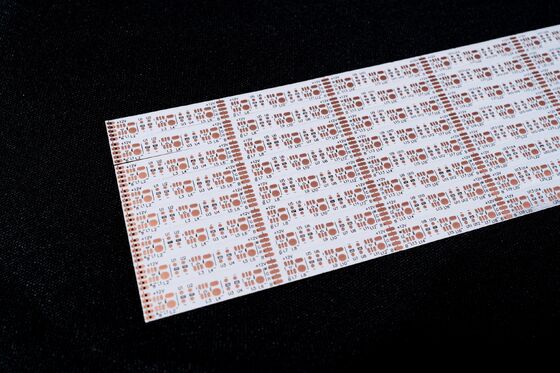

FPC LED de dupla camada com 4 chips RGBW - Placa de circuito impresso flexível personalizável 3

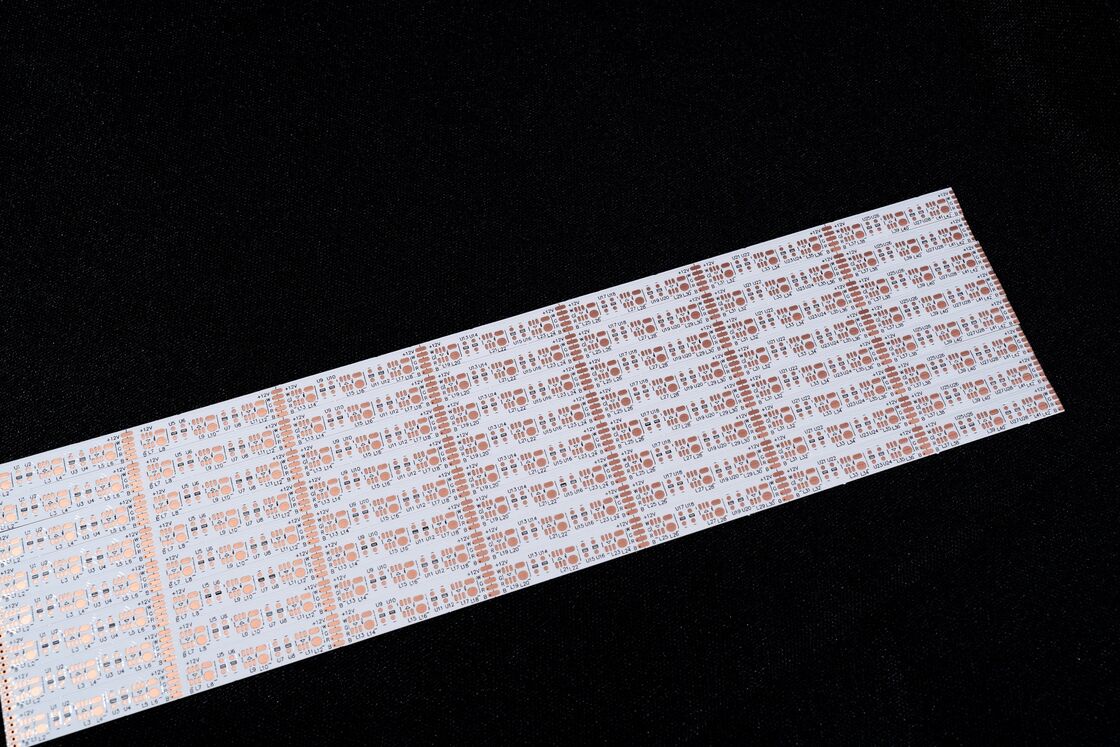

FPC LED de dupla camada com 4 chips RGBW - Placa de circuito impresso flexível personalizável 4

FPC LED de dupla camada com 4 chips RGBW - Placa de circuito impresso flexível personalizável 5

FPC LED de dupla camada com 4 chips RGBW - Placa de circuito impresso flexível personalizável 6

FPC LED de dupla camada com 4 chips RGBW - Placa de circuito impresso flexível personalizável 7

FPC LED de dupla camada com 4 chips RGBW - Placa de circuito impresso flexível personalizável 8

FPC LED de dupla camada com 4 chips RGBW - Placa de circuito impresso flexível personalizável 9

Certificações e Observações

Múltiplas certificações de sistemas internacionais garantindo conformidade com os padrões globais da indústria
As imagens do produto são autênticas com possíveis pequenas variações de cor devido a diferenças de iluminação e exibição
Atualizações e aprimoramentos anuais de produtos para se alinhar com os requisitos tecnológicos emergentes

Informações de Contato

Para soluções personalizadas ou mais informações, entre em contato com nossa equipe de vendas profissional através de consulta online ou e-mail para suporte individual.

GongDong HongQi Electronics Co., Ltd. - Seu Parceiro Confiável para Soluções de FPC de Alta Qualidade desde 2009.
