Como Projetar uma Placa FPC?

Somos fabricantes profissionais de placas de circuito impresso flexíveis (FPC), especializados na produção de placas de circuito flexíveis FPC, placas de circuito impresso HDI, tiras de luz LED SMD, tiras de LED COB, design de placas PCB, telas de LED flexíveis, PCBs eletrônicos e montagem de circuito impresso. Nossos serviços incluem montagem de cartão de circuito e muito mais.

Descrição do Produto:

• Modelo do Produto: HQ00512

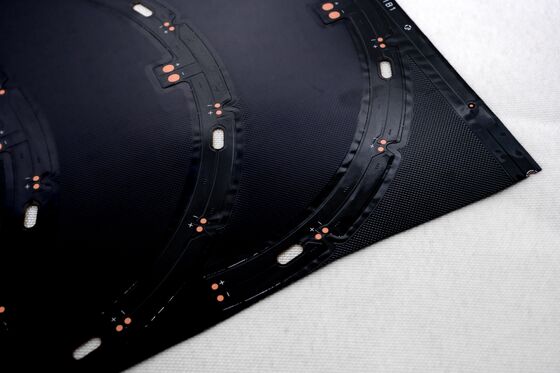

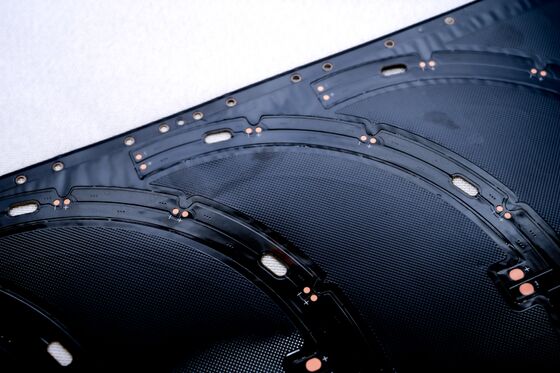

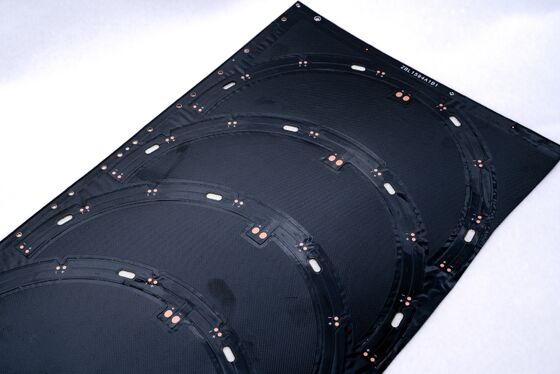

• Nome do Produto: placa curva
• Características: Placa de dupla camada com revestimento de filme de dupla face, placa base branca, texto preto e tratamento anti-oxidação OSP.

Especificações do Produto:

1. Opções de Personalização:
   Como fabricante de PCBs flexíveis e placas FPC, adaptamos os materiais para atender aos requisitos específicos de espessura e às necessidades do processo. Oferecemos FPCs de tiras de LED de camada única, dupla face e multicamadas para diversas aplicações.

2. Flexibilidade e Durabilidade:
   Nossos FPCs exibem excelente flexibilidade e resistência à flexão. Cada lote passa por testes rigorosos com um testador de flexão profissional antes da produção em massa, garantindo dezenas de milhares de ciclos de flexão sem falhas.

Parâmetros de Design FPC:

1. Dimensões:

   • FPC de precisão: Tamanho máximo: 240mm x 500mm (até 250mm x 500mm), sem restrição de tamanho mínimo.
   • Placa de material em rolo: Largura máxima: 240mm, comprimento máximo: 100 metros.

2. Número de Camadas:

   • As placas de camada única são simples em estrutura e ideais para controle industrial e aplicações de instrumentos eletrônicos.
   • As placas de dupla face apresentam duas camadas de folha de cobre com vias aumentadas, formando caminhos condutores adequados para circuitos complexos em dispositivos móveis, instrumentos automotivos e produtos similares.

3. Cores da Máscara de Solda:
   As opções incluem amarelo, preto e branco.

   • O amarelo é recomendado para aplicações de uso geral, como produtos de cabos.
   • O preto é comumente usado em produtos de alta qualidade ou absorventes de luz (por exemplo, carros, telefones, telas de LED).
   • O branco inclui um revestimento refletivo adicional, tornando-o ideal para luminárias, telas de LED, estética médica e aplicações semelhantes que exigem reflexão.

4. Espessura da Folha de Cobre:

   • Painéis únicos FPC de precisão: 18µm (0,5oz) ou 35µm (1oz).
   • Placas de dupla camada FPC de precisão: 12µm (0,33oz), 18µm (0,5oz) ou 35µm (1oz).
   • Painéis únicos FPC padrão: 18µm/25µm/35µm (1oz)/50µm.
   • Placas de dupla camada FPC padrão: As opções incluem 18-25µm, 25-25µm, 35-35µm ou 35-70µm.

5. Largura/Espaçamento Mínimo da Linha:
   Embora dimensões menores sejam possíveis, elas aumentam o risco de defeitos. Geralmente, é recomendado usar pelo menos 3mil para a largura e o espaçamento da linha.
