Alta flexibilidade 0,1 mm mín. Linha dupla camada flexível resistente FPC da placa de circuito impresso da largura 300°C FPC

Alta flexibilidade 0,1 mm mín. Linha dupla camada flexível resistente FPC da placa de circuito impresso da largura 300°C FPC

Nome da marca:	HONGQI
Número do modelo:	HQ00512
MOQ:	500pcs
preço:	Negociável
Tempo de entrega:	negotiable
Condições de pagamento:	L/C,D/A,T/T

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Place of Origin:

GuangDong,China

Certificação:

UL E477885 IATF16949 GB/T13485

Min. Largura da linha:

0,1mm

Resistência à temperatura da superfície:

300 ° C.

Tecnologia de Processamento:

folha enrolada

Método de marketing:

Vendas Diretas da Fábrica

Min. Tamanho do painel:

5mm x 5mm

Cor da seda:

Branco

Camada:

Temperatura operacional:

-40°C a 85°C

outro serviço:

apoiar serviços personalizados

Acabamento de superfície:

Espessura do Isolamento:

placa convencional

Flexibilidade:

Outro serviço:

apoiar serviços personalizados

Espessura do Cobre:

1 onça

Materiais Básicos:

35/70Cobre

Packaging Details:

Packed with strong Paper cases

Supply Ability:

100000 Pieces per month

Destacar:

placas de circuito flexíveis FPC dobráveis

placas FPC com base em poliimida

placas FPC curvas de camada dupla

Descrição do produto

Placas de circuito impresso flexíveis de FPC de alta qualidade

Fabricante profissional de placas de circuito impresso flexíveis (FPC) com material de base de poliimida, especializado em projetos de placas curvas para várias aplicações industriais.

Especificações do produto

Modelo:HQ00512

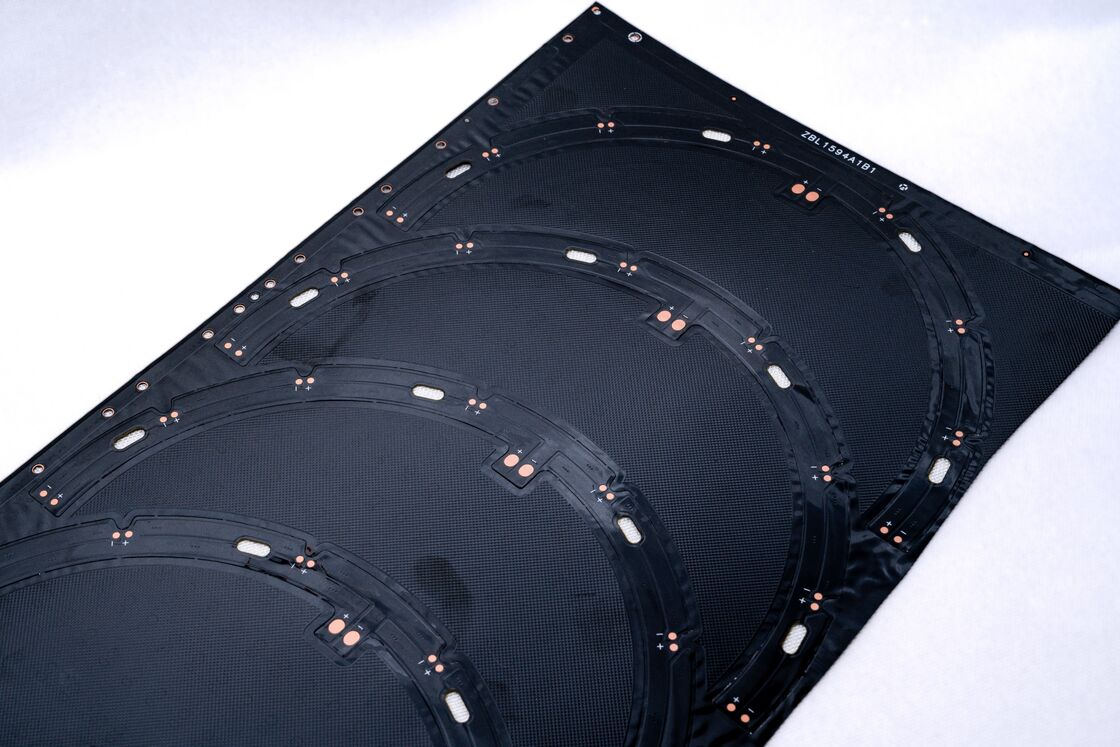

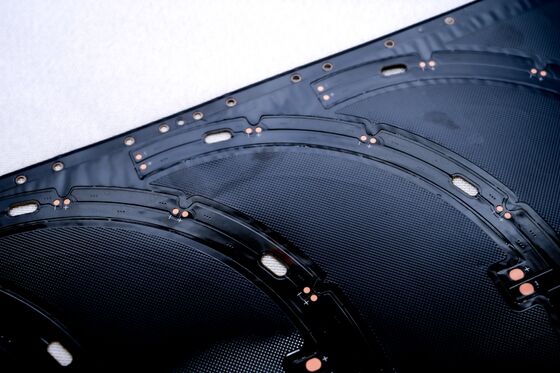

Nome:Placa curva

Características:Cartão de duas camadas com revestimento de película de dois lados, placa base branca, texto preto e tratamento anti-oxidação OSP

Principais vantagens

Fabricação sob medida:Materiais e opções de espessura adaptados aos requisitos específicos da aplicação
Flexível superior:Excelente resistência à dobra com testes rigorosos garantindo milhares de ciclos de dobra sem falha
Opções de camadas múltiplas:Disponíveis configurações de FPC de lado único, de lado duplo e de várias camadas

Alta flexibilidade 0,1 mm mín. Linha dupla camada flexível resistente FPC da placa de circuito impresso da largura 300°C FPC 3

Alta flexibilidade 0,1 mm mín. Linha dupla camada flexível resistente FPC da placa de circuito impresso da largura 300°C FPC 4

Alta flexibilidade 0,1 mm mín. Linha dupla camada flexível resistente FPC da placa de circuito impresso da largura 300°C FPC 5

Alta flexibilidade 0,1 mm mín. Linha dupla camada flexível resistente FPC da placa de circuito impresso da largura 300°C FPC 6

Alta flexibilidade 0,1 mm mín. Linha dupla camada flexível resistente FPC da placa de circuito impresso da largura 300°C FPC 7

Alta flexibilidade 0,1 mm mín. Linha dupla camada flexível resistente FPC da placa de circuito impresso da largura 300°C FPC 8

Alta flexibilidade 0,1 mm mín. Linha dupla camada flexível resistente FPC da placa de circuito impresso da largura 300°C FPC 9

Alta flexibilidade 0,1 mm mín. Linha dupla camada flexível resistente FPC da placa de circuito impresso da largura 300°C FPC 10

Alta flexibilidade 0,1 mm mín. Linha dupla camada flexível resistente FPC da placa de circuito impresso da largura 300°C FPC 11

Alta flexibilidade 0,1 mm mín. Linha dupla camada flexível resistente FPC da placa de circuito impresso da largura 300°C FPC 12

Parâmetros de conceção do FPC

Dimensões

Tipo	Tamanho máximo	Tamanho mínimo
FPC de precisão	De largura não superior a 50 mm	Não há restrições
Tabela de material de rolamento	Largura 240 mm x comprimento 100 m	Personalizável

Configurações de camadas

Placas de uma única camada:Estrutura simples ideal para instrumentos de controlo e electrónicos industriais
Placas de dois lados:Duas camadas de folha de cobre com vias aumentadas para circuitos complexos em dispositivos móveis e instrumentos automotivos

As cores da máscara de solda

Amarelo:Recomendado para aplicações de uso geral, como produtos para cabos
Negro:Utilizado em produtos de luxo ou absorvedores de luz (carros, telefones, ecrãs LED)
Branco:Inclui revestimento refletor para luminárias, monitores LED e estética médica

Espessura da folha de cobre

Tipo de placa	Opções de espessura disponíveis
Painéis únicos de FPC de precisão	18 μm (0,5 oz) ou 35 μm (1 oz)
Placas de dupla camada de FPC de precisão	12 μm (0,33 oz), 18 μm (0,5 oz) ou 35 μm (1 oz)
Painéis únicos de FPC padrão	18 μm/25 μm/35 μm (1 oz)/50 μm
Placas de dupla camada FPC padrão	18-25μm, 25-25μm, 35-35μm ou 35-70μm

Largura/espaçamento mínimo da linha

Embora sejam possíveis dimensões menores, recomendamos utilizar pelo menos 3 milímetros para a largura e o espaçamento da linha para minimizar os riscos de defeito e garantir um desempenho óptimo.
