Como projetar uma placa FPC?

Somos fabricantes profissionais de placas de circuito impresso flexíveis, podemos fornecer placa de circuito flexível FPC, circuito impresso flexível FPC, placa de circuito impresso HDI, faixa de luz LED SMD, faixa de LED COB, design de placa FPC, tela de exibição LED flexível, PCB eletrônico, montagem de PCB, montagem de placa de circuito, instrumento de beleza facial doméstico e placa de circuito de dispositivo de crescimento capilar e assim por diante.

Descrição da FPC:

Modelo FPC:HQ050

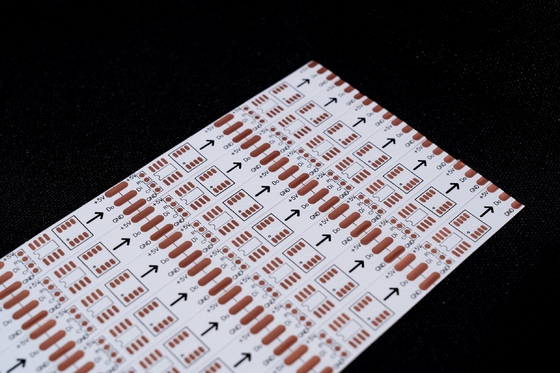

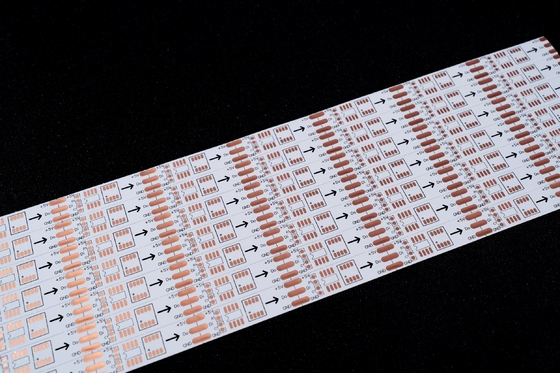

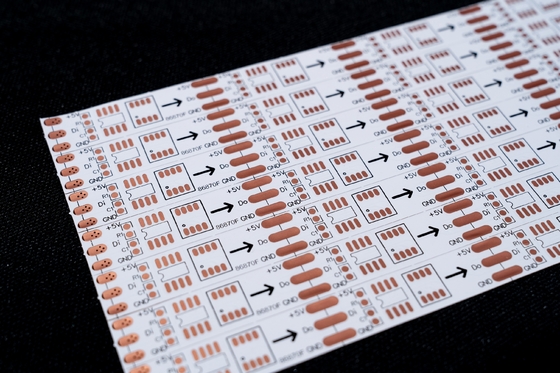

Nome da FPC: PLACA DE FAIXA DE LED 5050RGB
Características da FPC: Placa de camada dupla, revestimento de filme de dupla face, quadro branco, texto preto, antioxidante OSP

I. Principais Parâmetros Técnicos
(1) Parâmetros de Dimensão
O tamanho máximo da FPC de precisão é 240mm × 500mm (com limite de 250mm × 500mm), e não há restrição no tamanho mínimo. Para placas de material em rolo, a largura máxima é de 240mm e o comprimento máximo pode chegar a 100 metros. Essa faixa de tamanho pode atender às necessidades de produção de vários produtos FPC, incluindo placas de faixa de LED FPC. Como as placas de faixa de LED FPC precisam se adaptar a diferentes cenários de instalação, elas têm altos requisitos de flexibilidade de tamanho, e as características de tamanho da FPC de precisão a tornam adequada para isso.
(2) Número de Camadas da Placa
Placa de camada única: Possui uma estrutura simples com apenas uma camada de folha de cobre e um único caminho condutivo. É aplicável a campos com circuitos relativamente simples, como controle industrial e instrumentos eletrônicos. Em algumas placas de faixa de LED FPC simples, se o projeto do circuito for simples, a placa de camada única também pode atender aos requisitos condutivos básicos.
Placa de camada dupla: Em comparação com a FPC de camada única, a placa de camada dupla contém duas camadas de folha de cobre. Ela forma caminhos condutivos complexos adicionando vias, com maior integração de circuito. É amplamente utilizada em produtos como telefones celulares e instrumentos automotivos, e também é uma estrutura comum para placas de faixa de LED FPC. Como as placas de faixa de LED FPC precisam integrar vários componentes de LED e circuitos de controle, as placas de camada dupla podem realizar a conexão de circuito e a transmissão de sinal de forma mais eficiente.
(3) Cor da Máscara de Solda
As cores da máscara de solda da FPC incluem principalmente amarelo, preto e branco, cada uma adequada para diferentes cenários:
Máscara de solda amarela: É aplicável à maioria dos produtos FPC, como vários produtos de cabo. Com forte versatilidade, é amplamente utilizada em FPC convencionais e algumas placas de faixa de LED FPC simples.
Máscara de solda preta: É frequentemente usada em produtos FPC de alta qualidade ou aqueles que exigem absorção de luz, como eletrônicos automotivos, componentes de telefones celulares e placas de faixa de LED FPC. Em cenários de exibição de placas de faixa de LED FPC, a máscara de solda preta pode reduzir a interferência de reflexão da luz e melhorar o efeito de exibição.
Máscara de solda branca: Possui um revestimento branco adicional em comparação com a amarela, com bom desempenho de reflexão de luz. É adequada para produtos FPC que precisam de reflexão de luz, como luminárias, displays de LED e produtos de beleza médica. Em placas de faixa de LED FPC, se for necessário aumentar a taxa de utilização da luz LED, a máscara de solda branca é uma escolha ideal.
(4) Espessura da Folha de Cobre
A seleção da espessura da folha de cobre para diferentes tipos de FPC é a seguinte:
FPC de precisão: Para placas de camada única, 18μm (0,5oz) e 35μm (1oz) são opcionais; para placas de camada dupla, 12μm (0,33oz), 18μm (0,5oz) e 35μm (1oz) estão disponíveis.
FPC comum: Para placas de camada única, 18μm, 25μm, 35μm (1oz) e 50μm podem ser selecionados; para placas de camada dupla, 18 - 25μm, 25 - 25μm, 35 - 35μm e 35 - 70μm são opcionais.
As placas de faixa de LED FPC geralmente escolhem folha de cobre de 18μm ou 35μm para equilibrar a condutividade e a flexibilidade. A folha de cobre de 18μm é adequada para placas de faixa de LED FPC com altos requisitos de flexibilidade, enquanto a folha de cobre de 35μm tem mais vantagens em cenários de alta corrente.
(5) Especificações da Espessura da Folha de Cobre
FPC de precisão: As placas de camada única podem escolher 18μm (0,5oz) e 35μm (1oz); as placas de camada dupla podem selecionar 12μm (0,33oz), 18μm (0,5oz) e 35μm (1oz).
FPC comum: As placas de camada única têm opções de 18μm, 25μm, 35μm (1oz) e 50μm; as placas de camada dupla podem ser 18 - 25μm, 25 - 25μm, 35 - 35μm e 35 - 70μm.
A seleção da espessura da folha de cobre para placas de faixa de LED FPC deve considerar a carga de corrente e os requisitos de flexibilidade. Para placas de faixa de LED FPC de baixa potência, a folha de cobre de 18μm pode atender às necessidades; para as de alta potência, a folha de cobre de 35μm e acima pode garantir melhor a estabilidade condutiva.
(6) Largura/Espaçamento Mínimo da Linha
Quanto menor a largura e o espaçamento da linha, maior a dificuldade na produção da FPC e maior a taxa de defeito. Geralmente, recomenda-se que a largura/espaçamento mínimo da linha não seja inferior a 3mil. Este parâmetro é particularmente crítico para placas de faixa de LED FPC. O controle preciso da largura e do espaçamento da linha em placas de faixa de LED FPC afeta diretamente seu desempenho condutivo e vida útil devido aos seus circuitos densos.
II. Processo de Serviço
(1) Serviços de Consultoria
Com 16 anos de foco no projeto, P&D e fabricação de FPC e placas de faixa de LED FPC, podemos fornecer aos clientes soluções personalizadas, incluindo otimização de desenhos de projeto, orientação sobre o desenvolvimento de novos produtos e suporte técnico relevante, ajudando os clientes a resolver problemas técnicos na aplicação de FPC e placas de faixa de LED FPC.
(2) Serviços de Cotação
Fornecemos cotações para amostras ou pedidos em massa de FPC e placas de faixa de LED FPC com tecnologias e materiais semelhantes. Contando com tecnologia avançada e seleção otimizada de materiais, alcançamos vantagens de preço e reduzimos significativamente os custos para os clientes.
(3) Força Profissional
A empresa está equipada com equipamentos e tecnologias de produção avançados da Alemanha, Japão, Taiwan, China e outras regiões, realizando a produção profissional e em larga escala de FPC e placas de faixa de LED FPC. A fábrica cobre uma área de quase 20.000 metros quadrados, com mais de 800 funcionários e 50 pilares técnicos seniores, fornecendo uma garantia para a produção de alta qualidade de FPC e placas de faixa de LED FPC.
(4) Serviços de Design
Podemos fornecer aos clientes soluções de processo completo para FPC e placas de faixa de LED FPC. Passando por várias certificações de sistema internacional, cobrimos serviços completos, como produção de substrato, projeto de fiação, projeto de princípio, desenvolvimento de moldes, patch, plug-in e produção de malha de aço. Com 16 anos de acumulação técnica profissional, garantimos suporte de design confiável para FPC e placas de faixa de LED FPC.
(5) Serviços de Prototipagem
Somos especializados em serviços de prototipagem e personalização de FPC e placas de faixa de LED FPC, equipados com uma linha de produção acelerada. Por exemplo, protótipos de placas de camada dupla FPC (incluindo placas de camada dupla de faixa de LED FPC) podem ser concluídos em 5 a 7 dias.
Observação: Todas as imagens neste site são tiradas no local. Devido a diferenças de luz, ângulo de disparo e resolução da tela, pode haver diferenças visuais de cor. Como um fabricante profissional de placas de circuito com 16 anos de história na China, a GongDong HongQi atualiza e aprimora produtos como FPC e placas de faixa de LED FPC todos os anos, com foco em vários serviços de prototipagem e personalização de FPC. Se você tiver necessidades de FPC ou placas de faixa de LED FPC, pode nos informar os requisitos específicos, e forneceremos soluções profissionais e serviços completos, incluindo produção de substrato e projeto de fiação. Bem-vindo a consultar online ou entrar em contato conosco por e-mail, e nossa equipe de vendas profissional fornecerá serviços individuais.
