FPC de LED de Camada Dupla com Nível de Proteção contra Incêndio V0 e PCB Flexível de 0,25 mm de Espessura para Iluminação LED

FPC de LED de Camada Dupla com Nível de Proteção contra Incêndio V0 e PCB Flexível de 0,25 mm de Espessura para Iluminação LED

Nome da marca:	HONGQI
Número do modelo:	HQ011
MOQ:	100000 PCS
preço:	Negociável
Tempo de entrega:	Negociável
Condições de pagamento:	L/C, D/A, T/T

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

Guangdong, China

Certificação:

UL E477885 IATF16949 GB/T13485

Material Isolante:

resina orgânica

Materiais Básicos:

Cobre

Número de camadas::

Dupla Face

Espessura da camada de isolamento::

Placa fina

Tecnologia de Processamento:

folha enrolada

Propriedades retardantes da chama::

Nível de proteção contra incêndio V0

Espessura da placa:

0,25mm±0,05

Método de marketing:

Vendas Diretas da Fábrica

Resina Isolante:

Resina de poliimida (PI)

Espessura do Isolamento:

placa convencional

Outro serviço:

apoiar serviços personalizados

Rigidez mecânica::

Flexível

campo de aplicação:

Usado em equipamentos médicos, beleza e saúde, telefones celulares, instrumentos automotivos e ilumi

Detalhes da embalagem:

Embalado com caixas de papel fortes

Habilidade da fonte:

100000 peças por mês

Destacar:

PCB móvel flexível

Eletrônicos portáteis PCB flexíveis

PCB flexíveis para automóveis

Descrição do produto

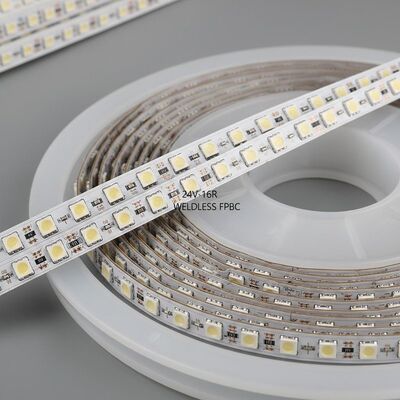

FPC de LED 2835 sem solda com 2835-60LEDs/M - Bobina de 24V-16 Resistores ou sem fio

FPC flexível sem fio para fita de LED Placa de dupla camada Revestimento de filme dupla face Placa branca

Especificações do Produto

Modelo do Produto: HQ011

Nome do Produto: FPC de Fita de LED Colorida

Características do Produto

Construção de placa de dupla camada
Revestimento de filme dupla face
Placa branca com texto preto
Tratamento antioxidante OSP
Espessura do material e requisitos de processo personalizáveis
Excelente flexibilidade e resistência à dobra
Teste profissional de dobra com milhares de ciclos antes da produção em massa

Parâmetros de Design de FPC

Dimensões

FPC de Precisão: Tamanho máximo 240*500mm (limite 250*500mm), sem limite de tamanho mínimo. Placa de material em rolo: largura máxima 240mm, comprimento máximo 100 metros.

Camadas da Placa

Placa de camada única: Estrutura simples, ideal para controle industrial, instrumentos eletrônicos e outros campos com circuitos relativamente simples
Placa de dupla face: Duas camadas de folha de cobre com vias e caminhos condutivos aumentados, adequadas para telefones celulares, instrumentos automotivos e outros produtos avançados

Cores da Máscara de Solda

Cor	Aplicações
Amarelo	Adequado para a maioria dos produtos, incluindo vários produtos de cabo
Preto	Comumente usado em produtos de ponta ou que absorvem luz, como carros, telefones celulares, displays de LED
Branco	Usado em produtos que requerem reflexão, como luminárias, displays de LED, produtos de beleza médica

Espessura da Folha de Cobre

Tipo de Placa	Opções de Espessura Disponíveis
FPC de Precisão Painel Único	18um (0.5oz), 35um (1oz)
FPC de Precisão Placa de Dupla Camada	12um (0.33oz), 18um (0.5oz), 35um (1oz)
FPC Comum Painel Único	18um, 25um, 35um (1oz), 50um
FPCS Comuns Placas de Dupla Camada	18-25um, 25-25um, 35-35um, 35-70um

Largura Mínima de Linha/Espaçamento de Linha

Geralmente recomendado usar pelo menos 3mil. Dimensões menores aumentam a dificuldade e as taxas de defeito.

Processo de Serviço

Consultoria

16 anos focados em design e fabricação de P&D de placas de circuito flexíveis FPC. Fornecendo soluções personalizadas, desenhos de projeto, desenvolvimento de novos produtos e suporte técnico.

Cotação

Cotação de amostra ou lote com a mesma tecnologia e materiais. Tecnologia avançada com preços competitivos para economizar significativamente os custos do cliente.

Fabricação Profissional

Equipamentos avançados da Alemanha, Japão, Taiwan e outras regiões. Produção profissional com operações em escala. A fábrica cobre quase 20.000 metros quadrados com mais de 800 funcionários e 50 técnicos seniores.

Serviços de Design

Certificação de sistema internacional. Serviços abrangentes, incluindo produção de substrato, fiação, design de princípio, criação de moldes, SMT, plug-in e abertura de estêncil. 16 anos de experiência técnica profissional.

Fabricação de Amostras

Serviços especializados de fabricação e personalização de amostras de FPC. Linha de produção acelerada com amostras de placa dupla de circuito flexível concluídas em 5-7 dias.

Certificados e Honras

Observação: Todas as fotos neste site são autênticas. Pequenas variações de cor podem ocorrer devido à iluminação, ângulo de disparo e diferenças na resolução da tela. GongDong HongQi é um fabricante profissional de placas de circuito com 16 anos de história na China. Nossos produtos são atualizados e aprimorados anualmente. Somos especializados em todos os tipos de serviços de fabricação e personalização de amostras de FPC. Se interessado, compartilhe seus requisitos para soluções profissionais, incluindo produção de substrato, fiação, design de princípio, criação de moldes, SMT, plug-in e serviços completos de uma parada. Entre em contato conosco online ou por e-mail para um atendimento individual de nossa equipe de vendas profissional.
