Como projetar uma placa de circuito impresso (PCB)?
Somos fabricantes profissionais de placas de circuito impresso flexíveis, podemos fornecer placas de circuito flexíveis FPC, circuito impresso flexível FPC, placa de circuito impresso HDI, fita de LED SMD, fita de LED COB, design de placa de circuito impresso, tela de exibição LED flexível, PCB eletrônico, montagem de circuito impresso, montagem de placa de circuito, instrumento de beleza facial com máscara facial caseira e placa de circuito para dispositivo de crescimento capilar e assim por diante.

Máscara de Beleza LED FPCB de Qualidade Premium
Projetado para Integração Eficiente de Diodos Emissores de Luz em Dispositivos de Cuidados Faciais

Descrição do produto:

Modelo do produto: HQ012

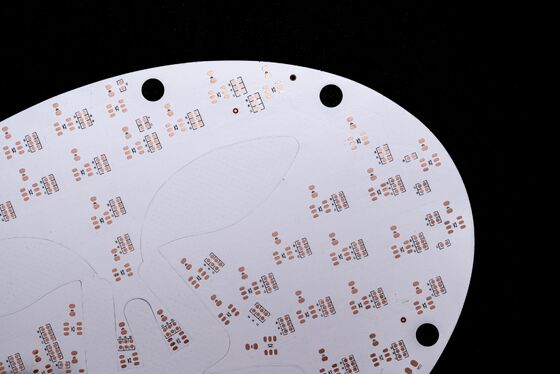

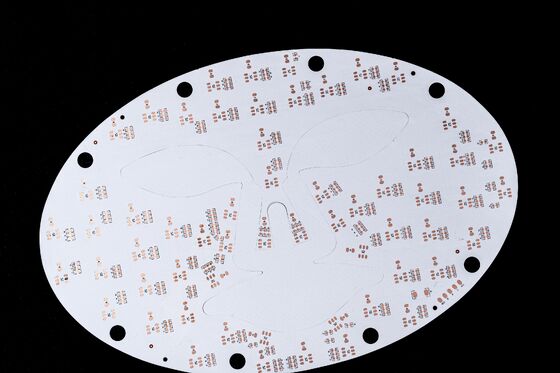

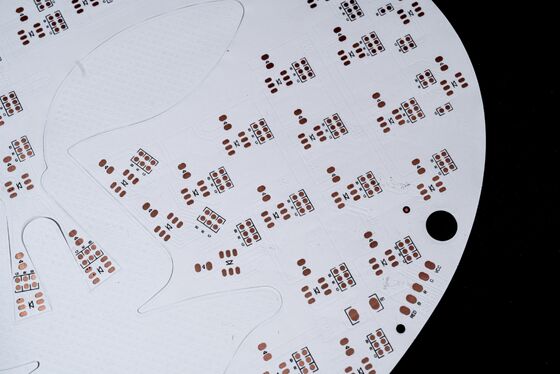

Nome do produto: FPC de fototerapia para beleza / Placa de circuito para máscara de beleza LED

Características do produto: Placa de dupla camada, revestimento de filme dupla face, branco, texto preto, antioxidante OSP

Especificações do produto:
1. De acordo com suas necessidades para personalizar diferentes espessuras de material e requisitos de processo para placa de circuito flexível para máscara LED, fiação multicamadas de face única e dupla para máscara LED.
2. Boa flexibilidade e resistência à dobra
A fábrica possui um testador de flexão profissional, cada lote de materiais passa por dezenas de milhares de testes de flexão antes da produção em massa

Parâmetros de design FPC

Principais parâmetros técnicos:

1. Sobre Dimensões:

• FPC de precisão: O tamanho máximo é 240X500mm (limite 250X500mm), e não há limite para o tamanho mínimo. Placa em rolo: largura máxima 240. comprimento máximo 100 metros.

2. Número de camadas na placa

• A estrutura da placa de camada única é simples e geralmente usada em controle industrial, instrumentos eletrônicos e outros campos com circuitos relativamente simples.
• Em comparação com FPC de camada única, as placas de dupla face possuem duas camadas de folha de cobre, vias aumentadas e caminhos condutivos formados. Elas são geralmente usadas em telefones celulares, instrumentos automotivos e outros produtos.

3. Cor da máscara de solda

• As cores da máscara de solda de FPC são amarelo, preto e branco. Sugere-se usar amarelo, o filme amarelo é adequado para a grande maioria dos produtos, como vários produtos de cabo. O filme preto é comumente usado em produtos de ponta ou que absorvem luz, como carros, telefones celulares, displays de LED, etc. O filme branco tem uma camada adicional de revestimento branco em comparação com o filme amarelo e é frequentemente usado em produtos que requerem reflexão, como luminárias, displays de LED, produtos de beleza médica, etc.

4. Espessura da folha de cobre

• As opções de painel único FPC de precisão incluem 18um (0,5oz) e 35um (1oz);
• A placa de dupla camada FPC de precisão pode ser selecionada entre 12um (0,33oz), 18um (0,5oz) e 35um (1oz).
• O painel único FPC comum pode escolher 18um/25um/35um (1oz)/50um;
• As placas de dupla camada FPC comuns podem ser selecionadas entre 18-25um, 25-25um, 35-35um ou 35-70um.

5. Largura mínima da linha/espaçamento da linha

• Em circunstâncias normais, quanto menor a dificuldade, maior a taxa de defeito, e geralmente é recomendado usar pelo menos 3mil.

Processo de serviço

1. Consultoria
   16 anos de foco em design e fabricação de P&D de placas de circuito flexíveis FPC, para fornecer aos clientes soluções personalizadas, desenhos de design, desenvolvimento de novos produtos e fornecer suporte técnico relacionado.

2. Oferta
   Cotação de amostra ou lote do mesmo tipo de tecnologia, materiais, tecnologia avançada, concessões de preço, economizando custos para os clientes.

3. Profissionalismo
   Nossa empresa possui equipamentos e tecnologia de produção avançados da Alemanha, Japão, Taiwan e outras regiões, produção profissional, escala. Nossa fábrica cobre uma área de quase 20.000 metros quadrados, com mais de 800 funcionários e 50 pessoal técnico sênior.

4. Design
   Fornecer soluções aos clientes para finalizar várias certificações de sistemas internacionais, pode fornecer produção de substrato, fiação, design de princípio, moldagem, patch, plug-in e abertura de malha de aço em um serviço único, 16 anos de precipitação profissional e técnica, digno de sua escolha e confiança.

5. Fabricação de Amostras
   Somos especializados em serviços de fabricação e personalização de amostras FPC, a empresa possui uma linha de produção acelerada, como: amostras de placa dupla de circuito flexível podem ser concluídas em 5-7 dias.

Certificados e Honras

Por favor, note:
Todas as fotos neste site são reais. Devido a mudanças na iluminação, ângulo de disparo e resolução da tela, a imagem que você vê pode ter algum grau de aberração cromática. GongDong HongQi é um fabricante profissional de placas de circuito com 16 anos de história na China. Nossos produtos são atualizados e aprimorados a cada ano e somos especializados em todos os tipos de serviços de fabricação e personalização de amostras FPC. Se você estiver interessado em nossos produtos, diga-nos seus requisitos, nós o ajudaremos a fornecer soluções profissionais, produção de substrato, fiação, design de princípio, moldagem, patch, plug-in e outros serviços únicos.
por favor, entre em contato conosco online ou envie um e-mail para nós, e nós lhe forneceremos um serviço individual de nossa equipe de vendas profissional. Obrigado pelo seu tempo.
