Placa de Circuito Impresso Eletrônica Pcb Para Fabricante de FPC e FPC Flexível de LED

Descrição do produto:

Modelo do produto:HQ042

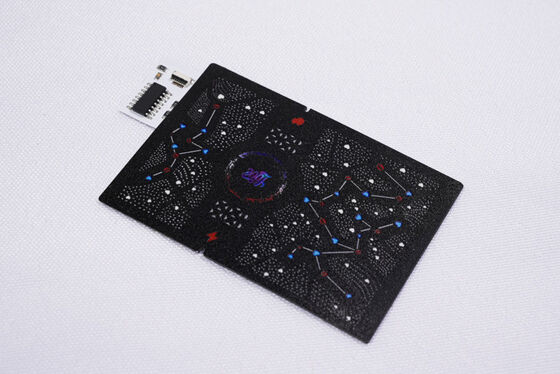

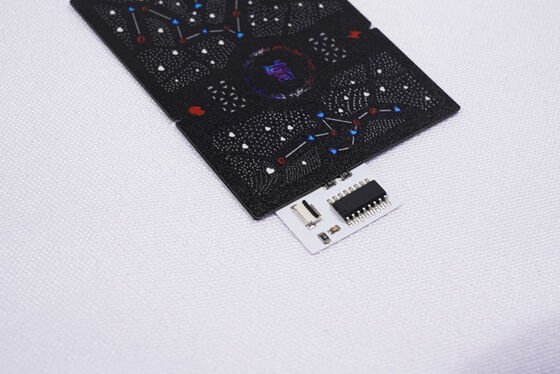

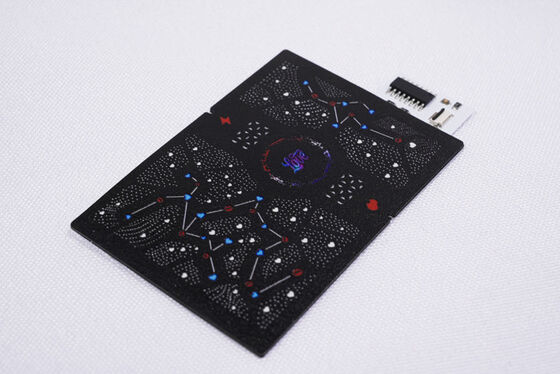

Nome do produto: FPC de Precisão
Características do produto: Placa de circuito de dupla camada , filme preto de dupla face, texto preto, superfície banhada a ouro

Especificações do produto:

1.Nós somos o Fabricante de FPC e FPC Flexível, de acordo com suas necessidades para personalizar diferentes espessuras de material e requisitos de processo FPC de tira de LED, FPC de Precisão, FPC de tira de LED colorida e outros circuitos flexíveis de LED com camada única, dupla e multicamadas.

2.Boa flexibilidade e resistência à dobra

A fábrica possui um testador de flexão profissional, cada lote de materiais passa por

dezenas de milhares de testes de flexão antes da produção em massa para garantir a qualidade do produto.

Parâmetros de design de FPC

Principais parâmetros técnicos:

1.Sobre Dimensões:

FPC de Precisão: O tamanho máximo é 240X500mm (limite 250X500mm), e não há limite para o tamanho mínimo. Placa de rolo: largura máxima 240. comprimento máximo 100 metros.

2. Número de camadas na placa

• A estrutura da placa de camada única é simples e geralmente usada em controle industrial, instrumentos eletrônicos e outros campos com circuitos relativamente simples.
• Em comparação com FPC de camada única, as placas de dupla face têm duas camadas de folha de cobre, vias aumentadas e caminhos condutores formados. Elas são geralmente usadas em telefones celulares, instrumentos automotivos e outros produtos.

3. Cor da máscara de solda

As cores da máscara de solda de FPC são amarelo, preto e branco. Sugere-se usar amarelo, o filme amarelo é adequado para a grande maioria dos produtos, como vários produtos de cabo. O filme preto é comumente usado em produtos de ponta ou que absorvem luz, como carros, telefones celulares, displays de LED, etc. O filme branco tem uma camada adicional de revestimento branco em comparação com o filme amarelo e é frequentemente usado em produtos que requerem reflexão, como luminárias, displays de LED, produtos de beleza médica, etc.

4. Espessura da folha de cobre

• As opções de painel único de FPC de precisão incluem 18um (0,5oz) e 35um (1oz);
• A placa de dupla camada de FPC de precisão pode ser selecionada entre 12um (0,33oz), 18um (0,5oz) e 35um (1oz).
• O painel único de FPC comum pode escolher 18um/25um/35um (1oz)/50um;
• As placas de dupla camada de FPC comuns podem ser selecionadas entre 18-25um, 25-25um, 35-35um ou 35-70um.

5. Largura/espaçamento mínimo da linha

Em circunstâncias normais, quanto menor a dificuldade, maior a taxa de defeito, e geralmente é recomendado usar pelo menos 3mil.

Processo de serviço

1.Consultoria

16 anos de foco em design e fabricação de P&D de placas de circuito flexíveis FPC, para fornecer aos clientes soluções personalizadas, desenhos de design, desenvolvimento de novos produtos e fornecer suporte técnico relacionado.

2.Oferta

Amostra ou cotação em lote do mesmo tipo de tecnologia, materiais, tecnologia avançada, concessões de preços, para que os clientes economizem custos.

3.Profissionalismo

Nossa empresa possui equipamentos e tecnologia de produção avançados da Alemanha, Japão, Taiwan e outras regiões, produção profissional, escala. Nossa fábrica cobre uma área de quase 20.000 metros quadrados, com mais de 800 funcionários e 50 pessoal técnico de elite sênior.

4.Design

Fornecer soluções para os clientes finalizarem várias certificações de sistemas internacionais, podem fornecer produção de substrato, fiação, design de princípio, moldes, montagem, plug-in e abertura de malha de aço com serviço integrado, 16 anos de experiência profissional e técnica, digno de sua escolha e confiança.

5.Fabricação de Amostras

Somos especializados em fabricação de amostras e serviços de personalização de FPC, a empresa possui uma linha de produção acelerada, como: amostras de placa dupla de circuito flexível podem ser concluídas em 5-7 dias.

Certificados e Honras

Por favor, note:

Todas as fotos neste site são reais. Devido a mudanças na iluminação, ângulo de disparo e resolução da tela, a imagem que você vê pode ter algum grau de aberração cromática. GongDong HongQi é um fabricante profissional de placas de circuito com 16 anos de história na China. Nossos produtos são atualizados e aprimorados a cada ano e nos especializamos em todos os tipos de fabricação de amostras e serviços de personalização de FPC. Se você estiver interessado em nossos produtos, diga-nos seus requisitos, nós o ajudaremos a fornecer soluções profissionais, produção de substrato, fiação, design de princípio, moldes, montagem, plug-in e outros serviços integrados.

por favor, entre em contato conosco online ou envie um e-mail para nós, e nós lhe forneceremos um serviço individual de nossa equipe de vendas profissional.Obrigado pelo seu tempo.
