Placa de Circuito Impresso Flexível de Camada Dupla com Nível de Proteção contra Incêndio V0 para Aplicações de FPC de Precisão

Name: Placa de Circuito Impresso Flexível de Camada Dupla com Nível de Proteção contra Incêndio V0 para Aplicações de FPC de Precisão
Brand: Guangdong HongQi Advanced Materials Co., Ltd.
SKU: HQ024
Availability: InStock

Nome da marca:	HONGQI
Número do modelo:	HQ024
MOQ:	500 peças
preço:	Negociável
Tempo de entrega:	Negociável
Condições de pagamento:	L/C, D/A, T/T

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

Guangdong, China

Certificação:

UL E477885 IATF16949 GB/T13485

Material Isolante:

resina orgânica

Materiais Básicos:

Cobre

Número de camadas::

Dupla Face

Espessura da camada de isolamento::

Placa fina

Tecnologia de Processamento:

folha enrolada

Propriedades retardantes da chama::

Nível de proteção contra incêndio V0

Espessura da placa:

0,25mm±0,05

Método de marketing:

Vendas Diretas da Fábrica

Resina Isolante:

Resina de poliimida (PI)

Espessura do Isolamento:

placa convencional

Outro serviço:

apoiar serviços personalizados

Rigidez mecânica::

Flexível

campo de aplicação:

Usado em equipamentos médicos, beleza e saúde, telefones celulares, instrumentos automotivos e ilumi

Detalhes da embalagem:

Embalado com caixas de papel fortes

Habilidade da fonte:

100000 peças por mês

Destacar:

Tabela de circuito impresso eletrônico de dupla camada

Precisão da placa de circuito impresso eletrônico

Montagem de PCB

Descrição do produto

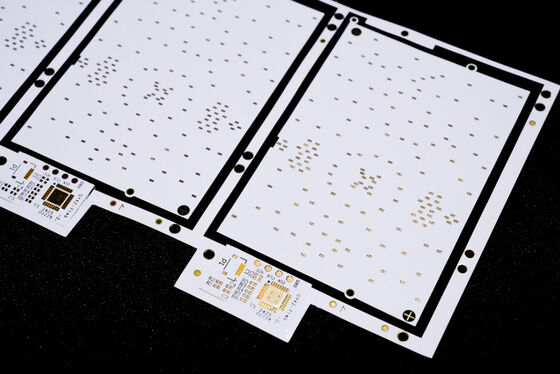

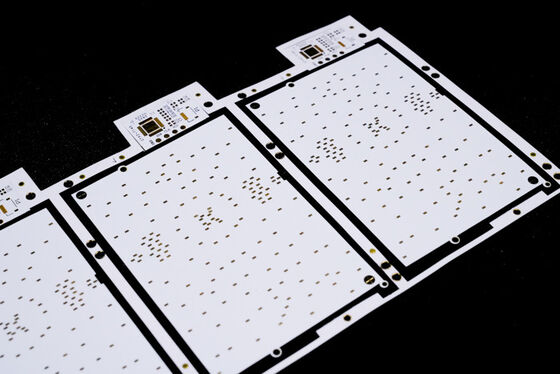

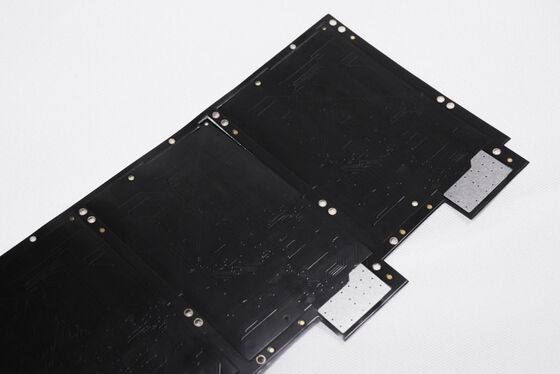

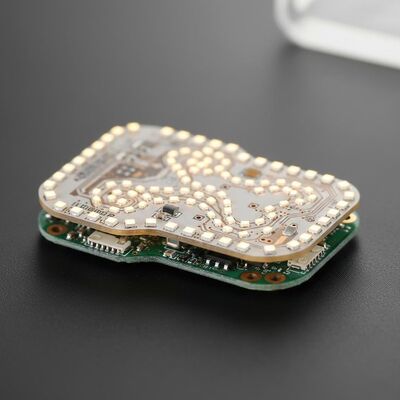

Placa de Circuito Impresso Eletrônica de Dupla Camada LED Luz FPCB de Precisão

Como fabricantes profissionais de placas de circuito impresso flexíveis, fornecemos soluções abrangentes de FPC, incluindo placas de circuito flexíveis FPC, placas de circuito impresso HDI, fitas de LED SMD, fitas de LED COB, design de placas PCB, telas de exibição LED flexíveis, PCB eletrônico, montagem de circuito impresso e serviços de montagem de placa de circuito.

Especificações do Produto

Modelo do Produto: HQ024

Nome do Produto: FPC de Precisão

Características do Produto: Placa de circuito de dupla camada, filme branco dupla face, texto branco, superfície banhada a ouro

Fabricação personalizável de PCB flexível e FPC com diferentes espessuras de material e requisitos de processo
Excelente flexibilidade e resistência à dobra - cada lote passa por dezenas de milhares de testes de dobra antes da produção em massa

Parâmetros de Design de FPC

Dimensões

FPC de Precisão: Tamanho máximo 240×500mm (limite 250×500mm), sem limite de tamanho mínimo. Placa de material em rolo: largura máxima 240mm, comprimento máximo 100 metros.

Número de Camadas

Placa de camada única: Estrutura simples, ideal para controle industrial, instrumentos eletrônicos e outras aplicações com circuitos relativamente simples
Placas dupla face: Possuem duas camadas de folha de cobre com vias aumentadas e caminhos condutivos formados, comumente usadas em telefones celulares, instrumentos automotivos e outros produtos avançados

Opções de Cor da Máscara de Solda

Cor	Aplicações
Amarelo	Adequado para a maioria dos produtos, incluindo vários produtos de cabo
Preto	Comumente usado em produtos de ponta ou que absorvem luz, como carros, telefones celulares, displays de LED
Branco	Apresenta revestimento branco adicional, ideal para produtos que requerem reflexão, como luminárias, displays de LED, produtos de beleza médica

Espessura da Folha de Cobre

Tipo de Placa	Opções de Espessura
Painel Único FPC de Precisão	18um (0.5oz), 35um (1oz)
Placa Dupla Camada FPC de Precisão	12um (0.33oz), 18um (0.5oz), 35um (1oz)
Painel Único FPC Comum	18um, 25um, 35um (1oz), 50um
Placas Dupla Camada FPC Comuns	18-25um, 25-25um, 35-35um, 35-70um

Largura Mínima de Linha/Espaçamento de Linha

Geralmente recomendado usar pelo menos 3mil, pois dimensões menores aumentam a dificuldade e as taxas de defeito.

Processo de Serviço

Consultoria

16 anos de experiência em design e fabricação de P&D de placas de circuito impresso flexíveis FPC, fornecendo soluções personalizadas, desenhos de design, desenvolvimento de novos produtos e suporte técnico.

Cotação

Preços competitivos para amostras ou produção em lote com a mesma tecnologia e materiais, utilizando processos avançados para reduzir significativamente os custos do cliente.

Fabricação Profissional

Equipamentos avançados da Alemanha, Japão e regiões de Taiwan com capacidades de produção profissional. Nossa instalação de 20.000 metros quadrados emprega mais de 800 funcionários, incluindo 50 especialistas técnicos seniores.

Serviços de Design

Soluções abrangentes com certificação de sistema internacional, oferecendo produção de substrato, fiação, design de princípio, criação de moldes, SMT, componentes through-hole e serviços de abertura de stencil.

Fabricação de Amostras

Serviços especializados de fabricação e personalização de amostras de FPC com linhas de produção aceleradas - amostras de placas de circuito impresso flexíveis de dupla camada concluídas em 5-7 dias.

Certificados e Honras

Observação: Todas as fotos são autênticas. Pequenas variações de cor podem ocorrer devido à iluminação, ângulos de disparo e diferenças na resolução da tela. GongDong HongQi é um fabricante profissional de placas de circuito com 16 anos de experiência na China. Atualizamos e aprimoramos continuamente nossos produtos anualmente e nos especializamos em serviços de fabricação e personalização de amostras de FPC. Entre em contato conosco com seus requisitos para soluções profissionais, incluindo produção de substrato, fiação, design de princípio, criação de moldes, SMT, componentes through-hole e serviços abrangentes de parada única.
