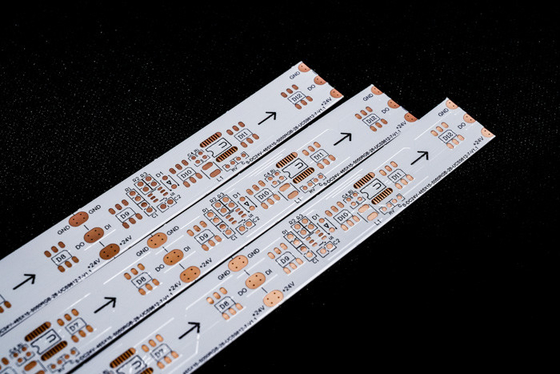

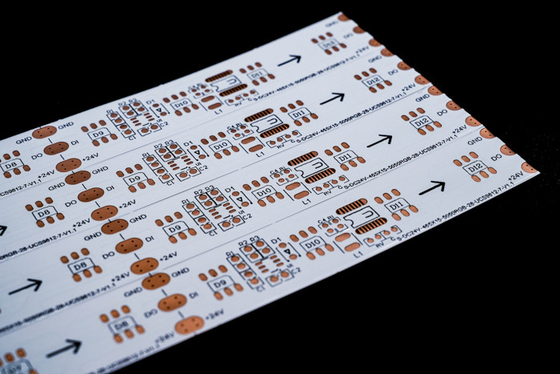

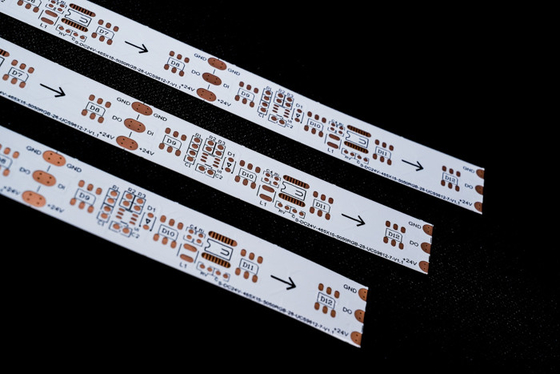

PCB flexível para LED de tira de placa de camada dupla placa branca revestida por filme de lado duplo

Descrição do produto:

Modelo de produto:HQ011
Nome do produto:FPC de fita LED colorida
Características do produto:Cartão de dupla camada, revestimento de película de dois lados, quadro branco, texto preto, OSP antioxidante

Especificações do produto:

1.De acordo com as suas necessidades para personalizar diferentes espessuras de material e requisitos de processoFPC de fita LED coloridae outras placas de circuitos flexíveis de LED com uma e duas faces.

2. Boa flexibilidade e resistência à flexão

A fábrica tem um teste de flexão profissional, cada lote de materiais através

Dezenas de milhares de testes de dobra antes da produção em massa.

Parâmetros de projeto do FPC

Parâmetros técnicos principais:

1- Cerca de. Dimensões:

Precisão FPC: o tamanho máximo é 240X500mm (limite250X500mm), e não há limite para o tamanho mínimo.

2Número. de camadas no quadro

• A estrutura de placa de uma única camada é simples e geralmente usada em controle industrial, instrumentos eletrônicos e outros campos com circuitos relativamente simples.
• Em comparação com o FPC de camada única, as placas de dois lados têm duas camadas de folha de cobre, vias aumentadas e caminhos condutores formados.Instrumentos de automóveis e outros produtos.

3Soldado. cor da máscara

As cores da máscara de solda do FPC são amarelo, preto e branco.Sugerir o uso de amarelo, filme amarelo é adequado para a grande maioria dos produtos,como vários produtos de cabo.A película preta é comumente utilizada em produtos de alta qualidade ou absorventes de luz, tais como automóveis, telemóveis, ecrãs LED, etc. O filme branco tem uma camada adicional de revestimento branco em comparação com o filme amarelo e é frequentemente utilizado em produtos que exigem reflexão,tais como luminárias, ecrãs LED, produtos médicos de beleza, etc.

4. espessura da folha de cobre

• As opções de painel único de FPC de precisão incluem 18um (0,5oz) e 35um (1oz);
• A placa de dupla camada de FPC de precisão pode ser selecionada de 12um (0,33oz), 18um (0,5oz) e 35um (1oz).
• O painel único de FPC comum pode escolher 18um/25um/35um (1oz)/50um;
• As placas de dupla camada de FPC comuns podem ser selecionadas entre 18-25um, 25-25um, 35-35um ou 35-70um.

5Largura mínima da linha/espaçamento entre linhas

Em circunstâncias normais, quanto menor a dificuldade, maior a taxa de defeitos, sendo geralmente recomendado o uso de pelo menos 3 milímetros.

Processo de serviço

1- Consultoria

16 anos de foco no projeto de placas de circuito flexíveis FPC e fabricação de P & D, para fornecer aos clientes soluções personalizadas, desenhos de design,Desenvolvimento de novos produtos e fornecimento de apoio técnico relacionado.

2- Ofereço.

Citação de amostra ou lote do mesmo tipo de tecnologia, materiais, tecnologia avançada, concessões de preço, muito para os clientes para economizar custos.

3- Profissão

Nossa empresa tem Alemanha, Japão, Taiwan e outras regiões de equipamentos avançados e tecnologia de produção, produção profissional, escala.com mais de 800 funcionários e 50 membros do pessoal técnico superior.

4.Desenho

Fornecer soluções para os clientes para finalizar uma série de certificação de sistema internacional, pode fornecer produção de substrato, fiação, design de princípio, molde, patch,serviço de paragem única de malha de aço aberta e de enchufe, 16 anos de precipitação de nível profissional e técnico, digno da sua escolha e confiança.

5.Criação de amostras

Especializamo-nos em fabricação de amostras de FPC e serviços de personalização, a empresa tem uma linha de produção acelerada, como: amostras de painéis duplos de placas de circuito flexíveis podem ser concluídas em 5-7 dias.

Certificados e Honras

Observação:

Todas as fotos neste site são reais. Devido a mudanças na iluminação, ângulo de disparo e resolução da tela, a imagem que você vê pode ter algum grau de aberração cromática.GongDong HongQi é um fabricante profissional de placas de circuito com 16 anos de história na ChinaOs nossos produtos são atualizados e atualizados todos os anos e especializamos-nos em todos os tipos de fabricação de amostras de FPC e serviços de personalização, se você estiver interessado em nossos produtos,Por favor, diga-nos os seus requisitos., vamos ajudá-lo a fornecer soluções profissionais, produção de substrato, fiação, design de princípio, molde, adesivo, plug-in e outros serviço de parada única.

Por favor, contacte-nos online ou por e-mail.e nós lhe forneceremos um serviço individual da nossa equipa profissional de vendas.Obrigado pelo seu tempo.
