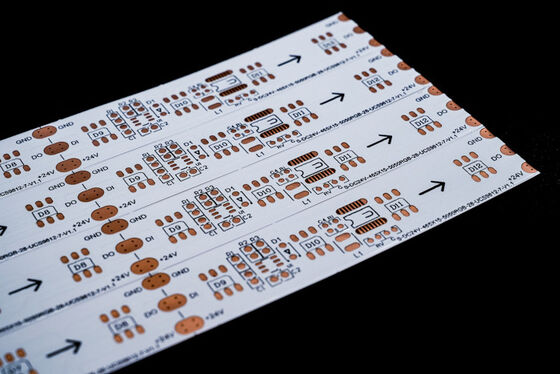

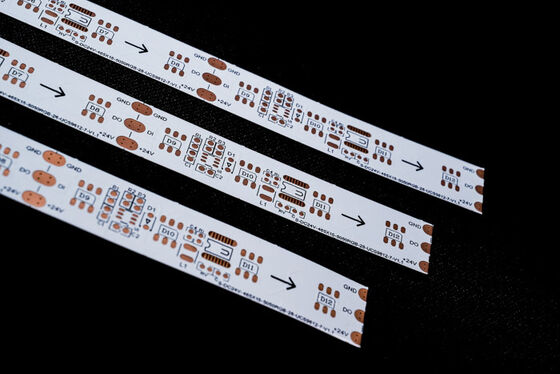

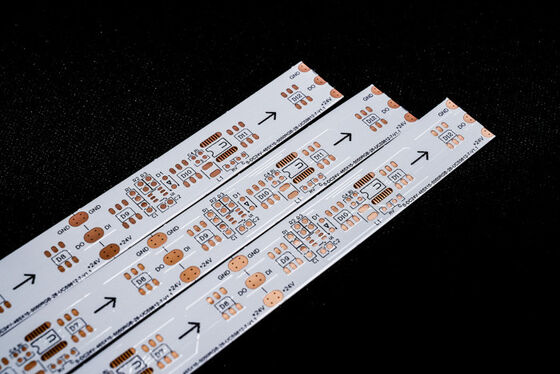

Placa de Circuito Flexível (FPC) para Tira de LED, Placa de Dupla Camada, Revestimento de Filme Dupla Face, Placa Branca

Descrição do produto:

Modelo do produto:HQ011
Nome do produto: Tira de LED FPC Colorida
Características do produto: Placa de dupla camada, revestimento de filme dupla face, placa branca, texto preto, antioxidante OSP

Especificações do produto:

1. De acordo com suas necessidades, personalize FPC de tira de LED colorida com diferentes espessuras de material e requisitos de processo, e outras placas de circuito flexível de LED com face única e dupla face.

2. Boa flexibilidade e resistência à dobra

A fábrica possui um testador de flexão profissional, cada lote de materiais passa por dezenas de milhares de testes de flexão antes da produção em massa.

Parâmetros de design FPC

Parâmetros técnicos principais:

1. Sobre Dimensões:

FPC de Precisão: O tamanho máximo é 240X500mm (limite 250X500mm), e não há limite para o tamanho mínimo. Placa em rolo: largura máxima 240. comprimento máximo 100 metros.

2. Número de camadas na placa

• A estrutura da placa de camada única é simples e geralmente usada em controle industrial, instrumentos eletrônicos e outros campos com circuitos relativamente simples.
• Em comparação com FPC de camada única, as placas de dupla face possuem duas camadas de folha de cobre, vias aumentadas e caminhos condutores formados. Geralmente são usadas em telefones celulares, instrumentos automotivos e outros produtos.

3. Cor da máscara de solda

As cores da máscara de solda de FPC são amarelo, preto e branco. Sugere-se usar amarelo, a película amarela é adequada para a grande maioria dos produtos, como vários produtos de cabos. A película preta é comumente usada em produtos de ponta ou que absorvem luz, como carros, telefones celulares, displays de LED, etc. A película branca possui uma camada adicional de revestimento branco em comparação com a película amarela e é frequentemente usada em produtos que requerem reflexão, como luminárias, displays de LED, produtos de beleza médica, etc.

4. Espessura da folha de cobre

• As opções de painel único FPC de precisão incluem 18um (0,5oz) e 35um (1oz);
• A placa de dupla camada FPC de precisão pode ser selecionada entre 12um (0,33oz), 18um (0,5oz) e 35um (1oz).
• O painel único FPC comum pode escolher 18um/25um/35um (1oz)/50um;
• As placas de dupla camada FPC comuns podem ser selecionadas entre 18-25um, 25-25um, 35-35um ou 35-70um.

5. Largura/espaçamento mínimo da linha

Em circunstâncias normais, quanto menor a dificuldade, maior a taxa de defeito, e geralmente é recomendado usar pelo menos 3mil.

Processo de serviço

1. Consultoria

   16 anos de foco em design e fabricação de P&D de placas de circuito flexível FPC, para fornecer aos clientes soluções personalizadas, desenhos de design, desenvolvimento de novos produtos e fornecer suporte técnico relacionado.

2. Oferta

   Cotação de amostra ou lote do mesmo tipo de tecnologia, materiais, tecnologia avançada, concessões de preço, para que os clientes economizem custos.

3. Profissionalismo

   Nossa empresa possui equipamentos e tecnologia de produção avançados da Alemanha, Japão, Taiwan e outras regiões, produção profissional, escala. Nossa fábrica cobre uma área de quase 20.000 metros quadrados, com mais de 800 funcionários e 50 pessoal técnico sênior.

4. Design

   Fornecer soluções para os clientes finalizarem várias certificações de sistemas internacionais, podem fornecer produção de substrato, fiação, design de princípio, moldes, montagem, plug-in e abertura de malha de aço com serviço único, 16 anos de experiência profissional e técnica, digno de sua escolha e confiança.

5. Fabricação de Amostras

   Somos especializados em serviços de fabricação e personalização de amostras FPC, a empresa possui uma linha de produção acelerada, como: amostras de placa dupla de circuito flexível podem ser concluídas em 5-7 dias.

Certificados e Honras

Por favor, note:

Todas as fotos neste site são reais. Devido a mudanças na iluminação e resolução da tela, a imagem que você vê pode ter algum grau de aberração cromática. GongDong HongQi é um fabricante profissional de placas de circuito com 16 anos de história na China. Nossos produtos são atualizados e aprimorados anualmente e somos especializados em todos os tipos de serviços de fabricação e personalização de amostras FPC. Se você estiver interessado em nossos produtos, diga-nos seus requisitos, nós o ajudaremos a fornecer soluções profissionais, produção de substrato, fiação, design de princípio, moldes, montagem, plug-in e outros serviços únicos.

entre em contato conosco online ou envie um e-mail para nós, e forneceremos um serviço individual de nossa equipe de vendas profissional. Obrigado pelo seu tempo.
