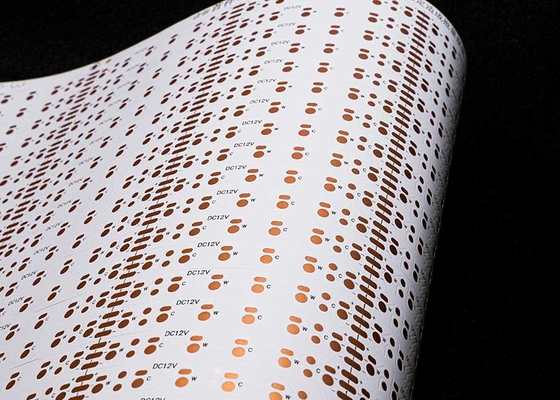

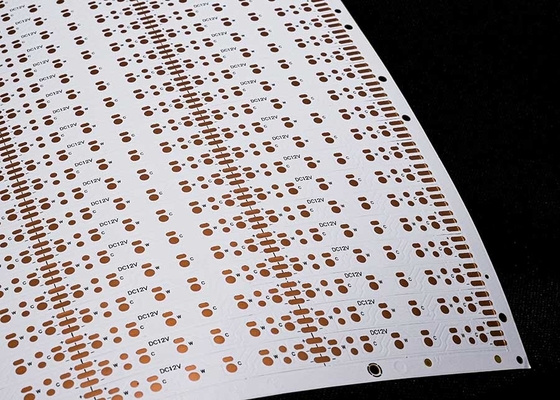

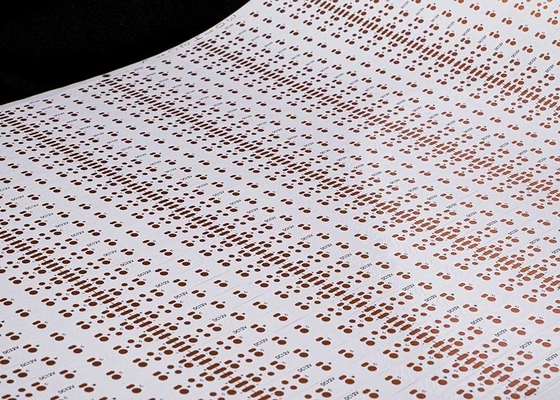

Placa de circuito flexível personalizada de toda a tira de LED de tamanhos adequada para iluminação LED 12V 24V FPCB

Descrição do produto:

Modelo do produto:HQ30142

Nome do produto: Placa de circuito de tira LED flexível

Recursos do produto: Placa de camada dupla com filme branco dupla face Antioxidante OSP de caráter preto

Especificações do produto:Placa de circuito flexível de tira 2835LED, 60 batidas de luz por peças, tamanho: 8*503mm, placa dupla face 12V filme branco FPCB

Parâmetros de projeto FPC

Principais parâmetros técnicos:

1.Sobre Dimensões:

FPC de precisão: O tamanho máximo é 240X500mm (limite 250X500mm) e não há limite para o tamanho mínimo. Placa de material em rolo: largura máxima 240. comprimento máximo 100 metros.

2. Número de camadas no tabuleiro

• A estrutura da placa de camada única é simples e geralmente usada em controle industrial, instrumentos eletrônicos e outras áreas com circuitos relativamente simples.
• Em comparação com o FPC de camada única, as placas dupla-face têm duas camadas de folha de cobre, vias aumentadas e caminhos condutores formados. Geralmente são usados ​​em telefones celulares, instrumentos automotivos e outros produtos.

3. Solda cor da máscara

As cores da máscara de solda do FPC são amarelo, preto e branco. Sugira o uso de amarelo. O filme amarelo é adequado para a grande maioria dos produtos, como vários produtos de cabo. O filme preto é comumente usado em produtos de alta qualidade ou que absorvem luz, como carros, telefones celulares, telas de LED, etc. O filme branco tem uma camada adicional de revestimento branco em comparação com o filme amarelo e é frequentemente usado em produtos que exigem reflexão, como luminárias, displays de LED, produtos de beleza médica, etc.

4. Espessura da folha de cobre

• As opções de painel único Precision FPC incluem 18um (0,5oz) e 35um (1oz);
• A placa de camada dupla FPC de precisão pode ser selecionada entre 12um (0,33 onças), 18um (0,5 onças) e 35um (1 onças).
• Painel único FPC comum pode escolher 18um/25um/35um (1oz)/50um;
• Placas comuns de camada dupla FPC podem ser selecionadas de 18-25um, 25-25um, 35-35um ou 35-70um.

5. Largura/espaçamento mínimo entre linhas

Em circunstâncias normais, quanto menor a dificuldade, maior a taxa de defeitos, e geralmente é recomendado usar pelo menos 3mil.

Processo de serviço

1. 1.Consultoria

   16 anos se concentram no design de placas de circuito flexíveis FPC e na fabricação de P&D, para fornecer aos clientes soluções personalizadas, desenhos de projeto, desenvolvimento de novos produtos e fornecer suporte técnico relacionado.

2. 2.Oferta

   Cotação de amostra ou lote do mesmo tipo de tecnologia, materiais, tecnologia avançada, concessões de preços, muito para os clientes economizarem custos.

3. 3.Profissão

   Nossa empresa possui Alemanha, Japão, Taiwan e outras regiões de equipamentos avançados e tecnologia de produção, produção profissional, escala. Nossa fábrica ocupa uma área de quase 20.000 metros quadrados, com mais de 800 funcionários e 50 funcionários técnicos seniores.

4. 4.Projeto

   Fornecer soluções aos clientes para finalizar uma série de certificações de sistemas internacionais, pode fornecer produção de substrato, fiação, design de princípio, molde, remendo, plug-in e serviço completo de malha de aço aberta, 16 anos de precipitação de nível profissional e técnico, digno de sua escolha e confiança.

5. 5. Fabricação de amostras

   Somos especializados em serviços de fabricação e personalização de amostras FPC, a empresa possui uma linha de produção acelerada, como: amostras de painel duplo de placa de circuito flexível podem ser concluídas dentro de 5 a 7 dias.

Certificados e Honras

Observe:

Todas as fotos deste site são reais. Devido a mudanças na iluminação e na resolução da tela, a imagem que você vê pode apresentar algum grau de aberração cromática. GongDong HongQi é um fabricante profissional de placas de circuito com 16 anos de história na China. Nossos produtos são atualizados e atualizados todos os anos e nos especializamos em todos os tipos de serviços de personalização e fabricação de amostras FPC. Se você estiver interessado em nossos produtos, informe-nos suas necessidades, nós o ajudaremos a fornecer soluções profissionais, produção de substrato, fiação, design de princípio, molde, patch, plug-in e outros serviços completos.

entre em contato conosco on-line ou envie um e-mail para nós e forneceremos um serviço individual de nossa equipe de vendas profissional.
