Placa de Circuito Flexível Personalizada de Todos os Tamanhos para Tira de LED Iluminação LED 12V 24V FPCB

Descrição do produto:

Modelo do produto:HQ30142

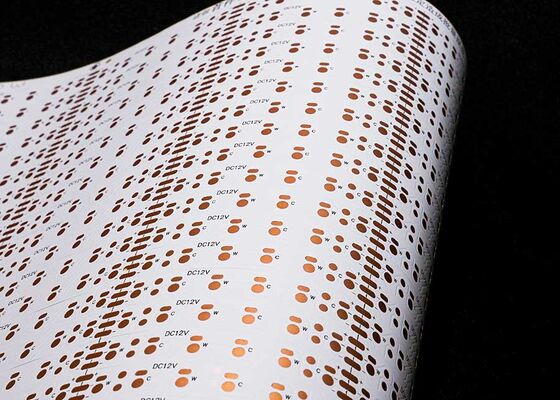

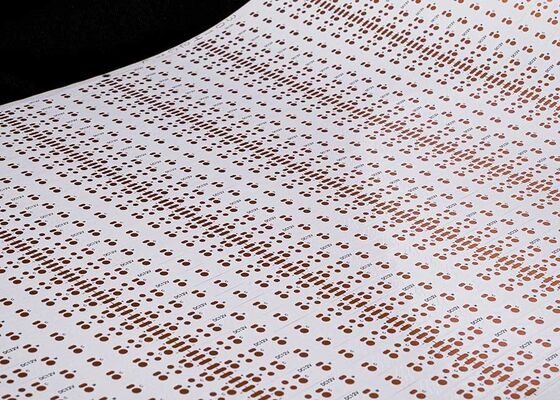

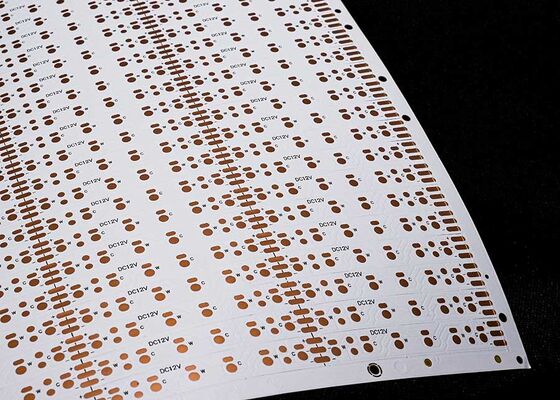

Nome do produto: Placa de Circuito Flexível para Tira de LED

Características do produto: Placa de dupla camada com filme branco dupla face e caracteres pretos OSP Antioxidante

Especificações do produto:Placa de Circuito Flexível para Tira de LED 2835, 60 luzes por peça, tamanho: 8*503mm, Placa dupla face 12V FPCB com filme branco

Parâmetros de design FPC

Parâmetros técnicos principais:

1.Sobre Dimensões:

FPC de Precisão: O tamanho máximo é 240X500mm (limite 250X500mm), e não há limite para o tamanho mínimo. Placa de material em rolo: largura máxima 240. comprimento máximo 100 metros.

2. Número de camadas na placa

• A estrutura da placa de camada única é simples e geralmente usada em controle industrial, instrumentos eletrônicos e outros campos com circuitos relativamente simples.
• Comparadas às FPCs de camada única, as placas de dupla face possuem duas camadas de folha de cobre, vias aumentadas e caminhos condutores formados. Elas são geralmente usadas em telefones celulares, instrumentos automotivos e outros produtos.

3. Cor da máscara de solda

As cores da máscara de solda das FPCs são amarela, preta e branca. Sugere-se usar amarela. A película amarela é adequada para a grande maioria dos produtos, como vários produtos de cabos. A película preta é comumente usada em produtos de ponta ou que absorvem luz, como carros, telefones celulares, displays de LED, etc. A película branca tem uma camada adicional de revestimento branco em comparação com a película amarela e é frequentemente usada em produtos que requerem reflexão, como luminárias, displays de LED, produtos de beleza médica, etc.

4. Espessura da folha de cobre

• As opções de painel único FPC de precisão incluem 18um (0,5oz) e 35um (1oz);
• A placa de dupla camada FPC de precisão pode ser selecionada entre 12um (0,33oz), 18um (0,5oz) e 35um (1oz).
• O painel único FPC comum pode escolher 18um/25um/35um (1oz)/50um;
• As placas de dupla camada FPC comuns podem ser selecionadas entre 18-25um, 25-25um, 35-35um ou 35-70um.

5. Largura mínima da linha/espaçamento da linha

Em circunstâncias normais, quanto menor a dificuldade, maior a taxa de defeito, e geralmente é recomendado usar pelo menos 3mil.

Processo de serviço

1. 1.Consultoria

   16 anos de foco em design e fabricação de P&D de placas de circuito flexíveis FPC, para fornecer aos clientes soluções personalizadas, desenhos de projeto, desenvolvimento de novos produtos e suporte técnico relacionado.

2. 2.Cotação

   Amostra ou cotação em lote do mesmo tipo de tecnologia, materiais, tecnologia avançada, concessões de preço, economizando custos para os clientes.

3. 3.Profissionalismo

   Nossa empresa possui equipamentos e tecnologia de produção avançados da Alemanha, Japão, Taiwan e outras regiões, produção profissional, escala. Nossa fábrica cobre uma área de quase 20.000 metros quadrados, com mais de 800 funcionários e 50 pessoal técnico sênior.

4. 4.Projeto

   Fornecer soluções para os clientes para finalizar várias certificações de sistemas internacionais, pode fornecer produção de substrato, fiação, design de princípio, moldagem, montagem de componentes e plug-in e abertura de malha de aço em um serviço único, 16 anos de acúmulo de nível profissional e técnico, digno de sua escolha e confiança.

5. 5.Fabricação de Amostras

   Somos especializados em serviços de fabricação e personalização de amostras FPC. A empresa possui uma linha de produção acelerada, como: amostras de placas duplas de circuito flexível podem ser concluídas em 5-7 dias.
