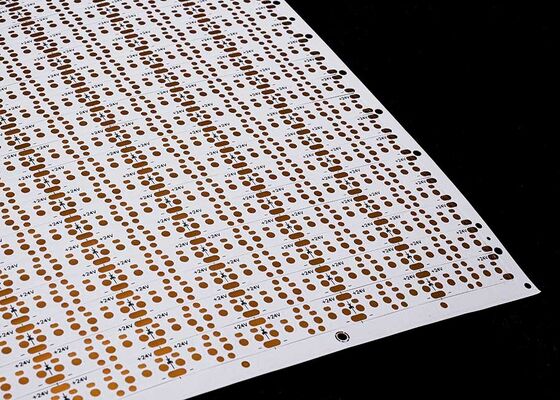

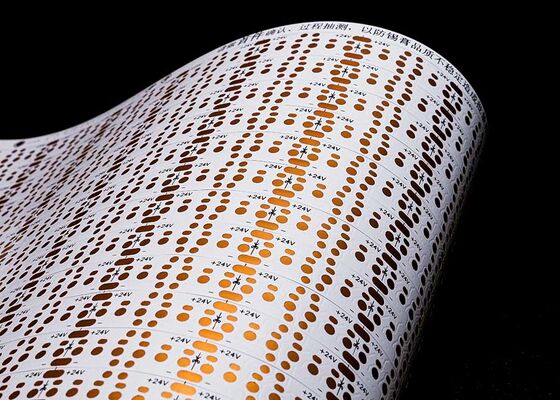

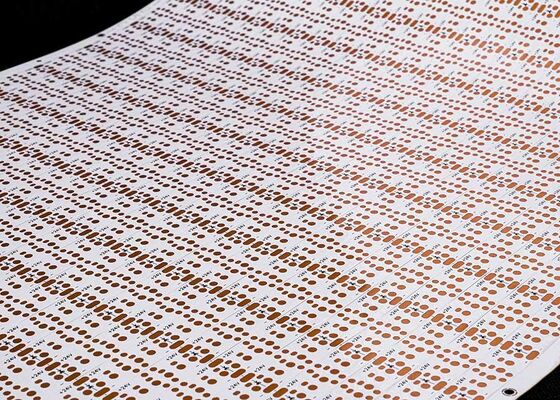

Placa de Circuito Flexível para Fita de LED 2835 com 120 Beats de Luz, Camada Dupla, 24V FPCB

Descrição do produto:

Modelo do produto: HQ30125
Nome do produto: Placa de Circuito Flexível para Fita de LED
Características do produto: 2835-120LEDS PCS-10*502.5-24V FPCB

Placa de dupla camada com filme branco frente e verso, caracteres pretos, OSP Antioxidante

Especificações do produto: Placa de Circuito Flexível para Fita de LED 2835, 120 beats de luz por peça, tamanho: 10*502.5mm, FPCB de filme branco frente e verso de 24V

Parâmetros de design FPC

Principais parâmetros técnicos:

1. Sobre as Dimensões:

FPC de Precisão: O tamanho máximo é 240X500mm (limite 250X500mm), e não há limite para o tamanho mínimo. Placa em rolo: largura máxima 240, comprimento máximo 100 metros.

2. Número de camadas na placa

• A estrutura da placa de camada única é simples e geralmente usada em controle industrial, instrumentos eletrônicos e outros campos com circuitos relativamente simples.
• Comparadas às FPCs de camada única, as placas de dupla camada possuem duas camadas de folha de cobre, vias aumentadas e caminhos condutores formados. Elas são geralmente usadas em telefones celulares, instrumentos automotivos e outros produtos.

3. Cor da máscara de solda

As cores da máscara de solda de FPC são amarela, preta e branca. Sugere-se usar amarela. O filme amarelo é adequado para a grande maioria dos produtos, como vários produtos de cabos. O filme preto é comumente usado em produtos de ponta ou que absorvem luz, como carros, telefones celulares, displays de LED, etc. O filme branco tem uma camada adicional de revestimento branco em comparação com o filme amarelo e é frequentemente usado em produtos que requerem reflexão, como luminárias, displays de LED, produtos de beleza médica, etc.

4. Espessura da folha de cobre

• As opções de painel único FPC de precisão incluem 18um (0.5oz) e 35um (1oz);
• A placa de dupla camada FPC de precisão pode ser selecionada entre 12um (0.33oz), 18um (0.5oz) e 35um (1oz).
• O painel único FPC comum pode escolher 18um/25um/35um (1oz)/50um;
• As placas de dupla camada FPC comuns podem ser selecionadas entre 18-25um, 25-25um, 35-35um ou 35-70um.

5. Largura/espaçamento mínimo da linha

Em circunstâncias normais, quanto menor a dificuldade, maior a taxa de defeito, e geralmente recomenda-se usar pelo menos 3mil.

Processo de serviço

1. Consultoria
   16 anos de foco em design e fabricação de P&D de placas de circuito flexíveis FPC, para fornecer aos clientes soluções personalizadas, desenhos de projeto, desenvolvimento de novos produtos e fornecer suporte técnico relacionado.
2. Oferta
   Cotação de amostra ou lote do mesmo tipo de tecnologia, materiais, tecnologia avançada, concessões de preço, economizando custos para os clientes.
3. Profissionalismo
   Nossa empresa possui equipamentos e tecnologia de produção avançados da Alemanha, Japão, Taiwan e outras regiões, produção profissional, escala. Nossa fábrica cobre uma área de quase 20.000 metros quadrados, com mais de 800 funcionários e 50 pessoal técnico sênior.
4. Projeto
   Fornecer soluções para os clientes para finalizar várias certificações de sistemas internacionais, pode fornecer produção de substrato, fiação, design de princípio, moldagem, montagem de componentes (patch), montagem de componentes (plug-in) e abertura de malha de aço em um serviço único. 16 anos de acúmulo profissional e técnico, digno de sua escolha e confiança.
5. Fabricação de Amostras
   Somos especializados em serviços de fabricação e personalização de amostras FPC. A empresa possui uma linha de produção acelerada, como: amostras de placa dupla de circuito flexível podem ser concluídas em 5-7 dias.

Certificados e Honras

Por favor, note:

Todas as fotos neste site são reais. Devido a mudanças na iluminação, ângulo de disparo e resolução da tela, a imagem que você vê pode ter algum grau de aberração cromática. GongDong HongQi é um fabricante profissional de placas de circuito com 16 anos de história na China. Nossos produtos são atualizados e aprimorados anualmente e somos especializados em todos os tipos de serviços de fabricação e personalização de amostras FPC. Se você estiver interessado em nossos produtos, por favor, diga-nos seus requisitos, nós o ajudaremos a fornecer soluções profissionais, produção de substrato, fiação, design de princípio, moldagem, montagem de componentes (patch), montagem de componentes (plug-in) e outros serviços em um único local.

por favor, entre em contato conosco online ou envie um e-mail para nós, e nós lhe forneceremos um serviço individual de nossa equipe de vendas profissional. Obrigado pelo seu tempo.
