Visão Geral do Produto

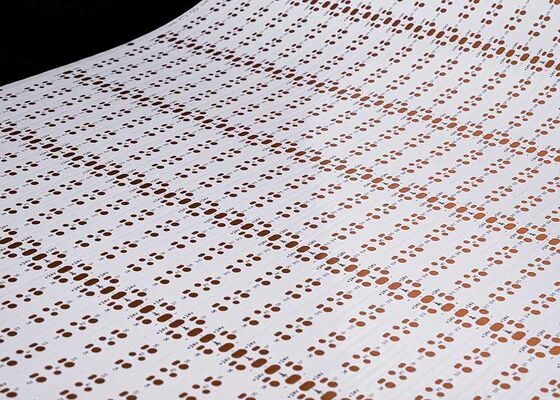

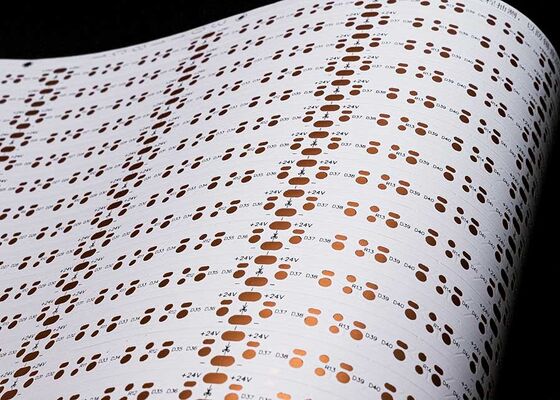

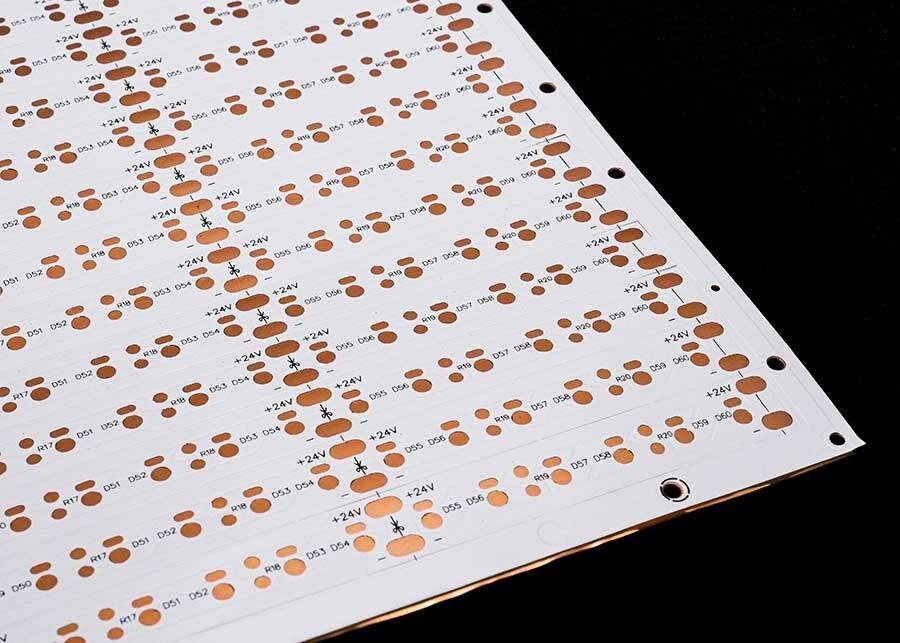

Placa de Circuito Flexível de LED 24V Atacado com Placa FPCB de dupla camada e dupla face com 30 LEDs por peça.

Especificações do Produto

• Modelo do Produto: HQ30118
• Nome do Produto: Placa de Circuito Flexível de LED
• Características do Produto: 2835-60LEDS/PCS-10*503-24V
• Tipo de Placa: Placa de dupla camada com filme branco dupla face
• Acabamento da Superfície: Caracteres Pretos OSP Antioxidante
• Especificações: Placa de Circuito Flexível de LED 2835, 60 LEDs por peça, tamanho: 10*503mm, FPCB de dupla face 24V com filme branco

Parâmetros de Design FPC

Dimensões

FPC de Precisão: Tamanho máximo 240*500mm (limite 250*500mm), sem limite de tamanho mínimo. Placa de material em rolo: largura máxima 240mm, comprimento máximo 100 metros.

Número de Camadas

• Placa de Camada Única: Estrutura simples, geralmente usada em controle industrial, instrumentos eletrônicos e outros campos com circuitos relativamente simples.
• Placa de Dupla Camada: Duas camadas de folha de cobre com vias aumentadas e caminhos condutores formados. Comumente usada em telefones celulares, instrumentos automotivos e outros produtos.

Cor da Máscara de Solda

• Amarelo: Adequado para a grande maioria dos produtos, como vários produtos de cabos.
• Preto: Comumente usado em produtos de ponta ou que absorvem luz, como carros, telefones celulares, displays de LED, etc.
• Branco: Camada de revestimento branca adicional, frequentemente usada em produtos que requerem reflexão, como luminárias, displays de LED, produtos de beleza médica.

Espessura da Folha de Cobre

Largura Mínima de Linha/Espaçamento de Linha

Em circunstâncias normais, dimensões menores aumentam a dificuldade e a taxa de defeitos. Geralmente recomendado mínimo: 3mil.

Processo de Serviço

Consultoria

16 anos de foco em design e fabricação de P&D de placas de circuito flexíveis FPC. Fornecemos aos clientes soluções personalizadas, desenhos de design, desenvolvimento de novos produtos e suporte técnico relacionado.

Cotação

Cotação de amostra ou lote para o mesmo tipo de tecnologia e materiais. Tecnologia avançada com preços competitivos para economizar significativamente os custos do cliente.

Fabricação Profissional

Equipamentos avançados da Alemanha, Japão, Taiwan e outras regiões. Produção profissional em escala. A fábrica cobre quase 20.000 metros quadrados com mais de 800 funcionários e 50 técnicos seniores.

Serviços de Design

Certificação de sistema internacional. Serviços abrangentes, incluindo produção de substrato, fiação, design de princípio, criação de moldes, SMT, componentes through-hole e abertura de stencil. 16 anos de expertise técnica profissional.

Fabricação de Amostras

Serviços especializados de fabricação e personalização de amostras FPC. Linha de produção acelerada disponível - amostras de placa dupla de circuito flexível concluídas em 5-7 dias.

Certificados e Honras

Observações Importantes
