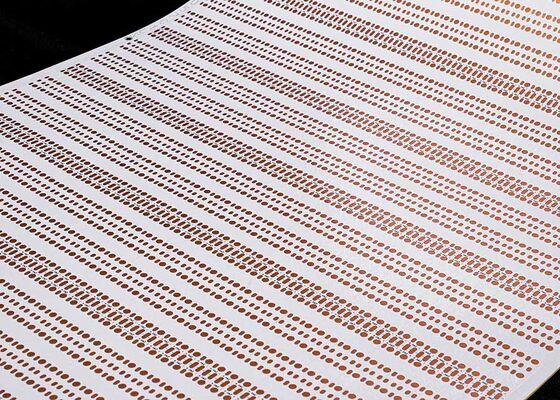

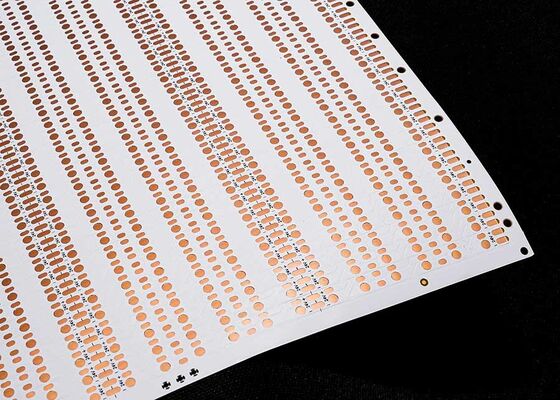

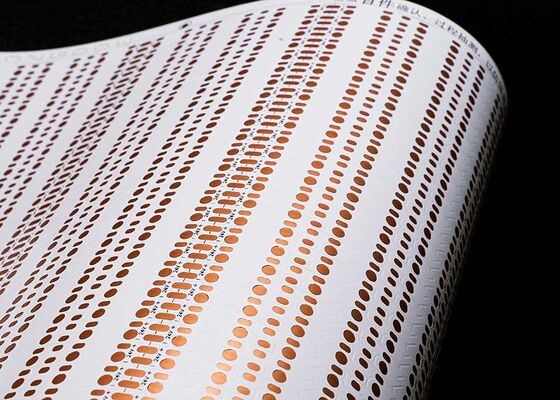

Placa de Circuito Flexível para Tira de LED FPCB 2835 com 60 LEDs por Metro, Placa de Circuito Dupla Face

Modelo do produto:HQ30057

Nome do produto: Placa de Circuito Flexível para Tira de LED

Características do produto: Placa de dupla camada com filme branco dupla face, caracteres pretos, OSP Antioxidante

Especificações do produto:2835, 60 LEDs por metro, tamanho: 5*503mm, Placa dupla face de 12V com filme branco FPCB

Principais parâmetros técnicos:

FPC de precisão: O tamanho máximo é 240X500mm (limite 250X500mm), e não há limite para o tamanho mínimo. Placa em rolo: largura máxima 240mm, comprimento máximo 100 metros.

• A estrutura de placa de camada única é simples e geralmente usada em controle industrial, instrumentos eletrônicos e outros campos com circuitos relativamente simples.
• Comparadas às FPCs de camada única, as placas de dupla face possuem duas camadas de folha de cobre, vias aumentadas e caminhos condutores formados. Elas são geralmente usadas em telefones celulares, instrumentos automotivos e outros produtos.

As cores da máscara de solda de FPC são amarela, preta e branca. Sugere-se usar amarela. O filme amarelo é adequado para a grande maioria dos produtos, como vários produtos de cabos. O filme preto é comumente usado em produtos de ponta ou que absorvem luz, como carros, telefones celulares, displays de LED, etc. O filme branco tem uma camada adicional de revestimento branco em comparação com o filme amarelo e é frequentemente usado em produtos que requerem reflexão, como luminárias, displays de LED, produtos de beleza médica, etc.

• As opções de painel único FPC de precisão incluem 18um (0,5oz) e 35um (1oz);
• A placa dupla face FPC de precisão pode ser selecionada entre 12um (0,33oz), 18um (0,5oz) e 35um (1oz).
• O painel único FPC comum pode escolher 18um/25um/35um (1oz)/50um;
• As placas dupla face FPC comuns podem ser selecionadas entre 18-25um, 25-25um, 35-35um ou 35-70um.

Em circunstâncias normais, quanto menor a dificuldade, maior a taxa de defeito, e geralmente recomenda-se usar pelo menos 3mil.

16 anos de foco em design e fabricação de P&D de placas de circuito flexíveis FPC, para fornecer aos clientes soluções personalizadas, desenhos de projeto, desenvolvimento de novos produtos e fornecer suporte técnico relacionado.

Cotação de amostra ou lote do mesmo tipo de tecnologia, materiais, tecnologia avançada, concessões de preço, economizando custos para os clientes.

Nossa empresa possui equipamentos e tecnologia de produção avançados da Alemanha, Japão, Taiwan e outras regiões, produção profissional, escala. Nossa fábrica cobre uma área de quase 20.000 metros quadrados, com mais de 800 funcionários e 50 pessoal técnico sênior.

Fornecer soluções para os clientes para finalizar várias certificações de sistemas internacionais, pode fornecer produção de substrato, fiação, design de princípio, moldes, montagem de componentes (patch), plug-in e abertura de malha de aço em um serviço único, 16 anos de acúmulo de nível profissional e técnico, digno de sua escolha e confiança.

Somos especializados em serviços de fabricação de amostras e personalização de FPC. A empresa possui uma linha de produção acelerada, como: amostras de placas dupla face de circuito flexível podem ser concluídas em 5-7 dias.

Todas as fotos neste site são reais. Devido a mudanças na iluminação, ângulo de disparo e resolução da tela, a imagem que você vê pode ter algum grau de aberração cromática. GongDong HongQi é um fabricante profissional de placas de circuito com 16 anos de história na China. Nossos produtos são atualizados e aprimorados anualmente e nos especializamos em todos os tipos de serviços de fabricação de amostras e personalização de FPC. Se você estiver interessado em nossos produtos, diga-nos seus requisitos, nós o ajudaremos a fornecer soluções profissionais, produção de substrato, fiação, design de princípio, moldes, montagem de componentes (patch), plug-in e outros serviços em um único local.

entre em contato conosco online ou envie um e-mail para nós, e forneceremos um serviço individual de nossa equipe de vendas profissional. Obrigado pelo seu tempo.
