PCB flexível com tira LED à prova d'água | Placa de circuito impresso de poliimida (PI) para soluções de iluminação industrial personalizadas

PCB flexível com tira LED à prova d'água | Placa de circuito impresso de poliimida (PI) para soluções de iluminação industrial personalizadas

Nome da marca:	HQ
Número do modelo:	HQ00047
MOQ:	3000PCS
preço:	Negociável
Tempo de entrega:	Negociável
Condições de pagamento:	L/c, d/a, t/t

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

Cantão,China

Certificação:

UL E477885 IATF16949 GB/T 16949

Código de status:

Método de marketing:

Vendas Diretas da Fábrica

Tamanho:

personalizado

Corrente de funcionamento do produto:

Impermeável:

Tensão de funcionamento do produto:

Tensão:

Material do produto:

Poliimida

Camadas de produtos:

Camada única

Servidor:

liberdade

Cor do produto:

amarelo

Branco

Rigidez Mecânica:

Flexível

Grossura:

0,2 mm

Aplicação do produto:

Iluminação Led

Detalhes da embalagem:

Embalado com casos de papel fortes

Habilidade da fonte:

100000 peças por mês

Destacar:

12V LED FPC

placa de circuito impresso flexível à prova d'água

material de poliimida FPCB

Descrição do produto

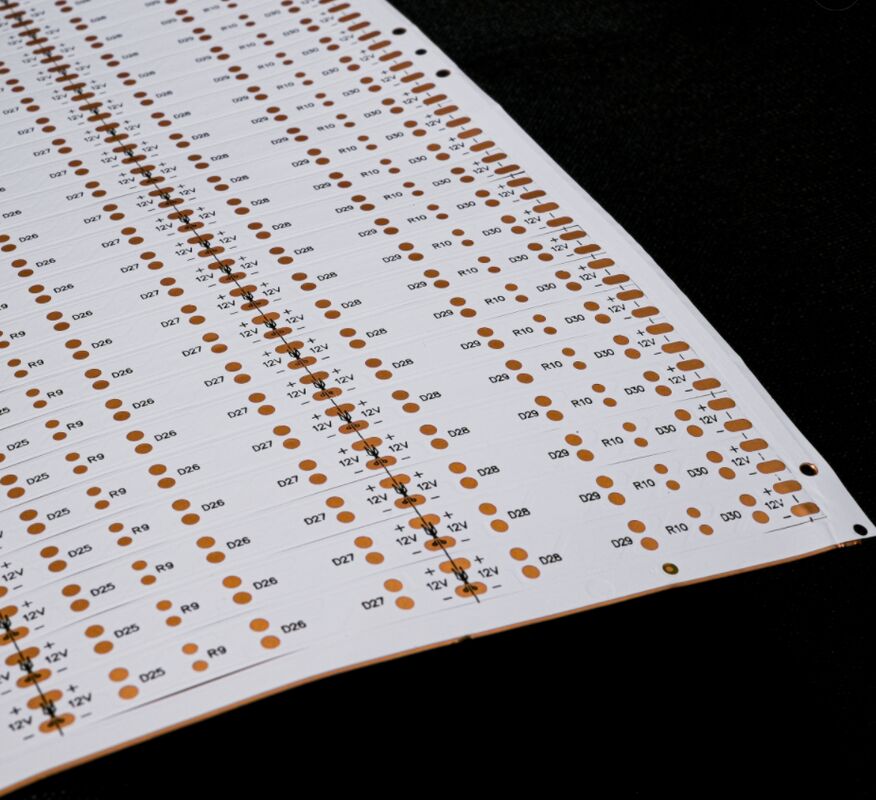

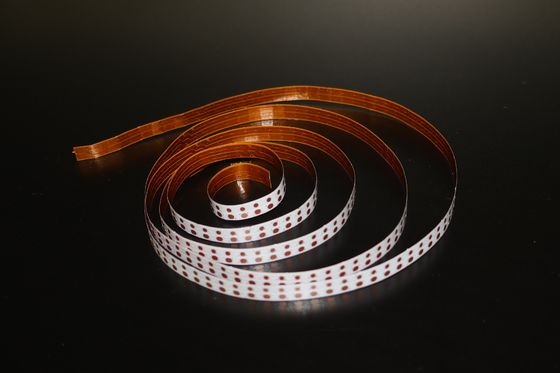

Placa de Circuito Impresso Flexível de Tira de LED HQ047

Placa de circuito flexível de dupla camada com máscara de solda preta, projetada para flexibilidade superior e resistência à dobra em aplicações de iluminação versáteis.

Especificações do Produto

Modelo do Produto	HQ00046
Nome do Produto	FPC de Tira de LED
Estrutura do Circuito	Placa de circuito de dupla camada
Revestimento de Superfície	Máscara de solda preta dupla face com serigrafia preta
Tratamento Antioxidante	OSP (Preservativo de Soldabilidade Orgânica)
Desempenho Principal	Alta flexibilidade e excelente resistência à dobra

Especificações Técnicas e Opções de Personalização

Especificações Dimensionais

FPC de Precisão: Tamanho máximo 240×500mm (limite: 250×500mm)

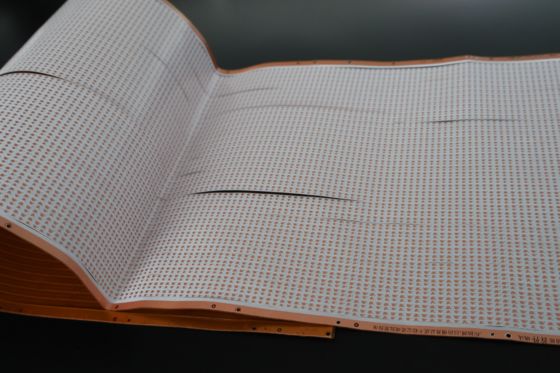

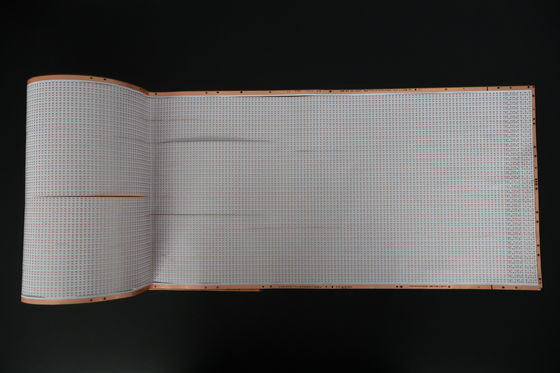

FPC tipo rolo: Largura máxima 240mm; comprimento máximo 100 metros
Sem restrições de tamanho mínimo

Configurações de Camada de Circuito

Escolha entre configurações de FPC de camada única, dupla ou multicamada com base na complexidade da aplicação:

FPC de Camada Única: Solução econômica para circuitos de baixa complexidade em controles industriais e sistemas de iluminação básicos
FPC de Dupla Camada: Corrente e dissipação de calor aprimoradas para dispositivos móveis, painéis automotivos e tiras de LED de médio a alto padrão
FPC Multicamada: Soluções personalizadas para aplicações de ultra-alta complexidade com requisitos de fiação densa

Opções de Cor da Máscara de Solda

Amarelo: Opção universal e econômica para aplicações gerais
Preto: Escolha de ponta para cenários de absorção de luz (iluminação automotiva, displays)
Branco: Revestimento refletivo para máxima utilização da luz em luminárias

Espessura da Folha de Cobre

Tipo de FPC	Configuração de Camada	Espessura Disponível
FPC de Precisão	Camada Única	18µm (0.5oz), 35µm (1oz)
FPC de Precisão	Dupla Camada	12µm (0.33oz), 18µm (0.5oz), 35µm (1oz)
FPC Padrão	Camada Única	18µm, 25µm, 35µm (1oz), 50µm
FPC Padrão	Dupla Camada	18-25µm, 25-25µm, 35-35µm, 35-70µm

Precisão de Fabricação

Largura/espaçamento mínimo de linha de 3mil (0.076mm) recomendado para rendimento de fabricação, custo-benefício e confiabilidade ideais.

Garantia de Desempenho e Qualidade

Flexibilidade e Resistência à Dobra

Cada lote passa por testes rigorosos com equipamentos de dobra profissionais, suportando dezenas de milhares de ciclos para garantir o desempenho em aplicações dinâmicas.

Capacidades de Fabricação

Área da fábrica: 20.000 metros quadrados
Força de trabalho: mais de 800 funcionários, incluindo 50 especialistas técnicos seniores
Equipamentos avançados da Alemanha, Japão e Taiwan
Linhas dedicadas para amostras e produção de alto volume

Processo de Serviço de Personalização

Consulta e Suporte Técnico

16 anos de experiência em FPC fornecendo soluções personalizadas, otimização de layout, desenvolvimento de novos produtos e orientação técnica.

Preços Competitivos

Otimização de custos por meio de processos padronizados, fornecimento estratégico de materiais e gerenciamento eficiente de produção.

Serviços Integrados

Produção de substrato base com verificação de qualidade
Otimização de roteamento de circuito e design esquemático
Desenvolvimento de moldes personalizados
Montagem SMT e through-hole
Fabricação de malha de aço

Prototipagem Rápida

Linha de produção acelerada dedicada para amostras com prazos de entrega de 5 a 7 dias para protótipos de FPC de dupla camada.

Certificações de Qualidade e Observações

Múltiplas certificações de sistemas internacionais garantindo conformidade com padrões globais da indústria e requisitos regulatórios.

Todas as imagens do produto são autênticas. Pequenas variações de cor podem ocorrer devido a condições de iluminação ou diferenças de exibição.

PCB flexível com tira LED à prova d'água | Placa de circuito impresso de poliimida (PI) para soluções de iluminação industrial personalizadas 0

PCB flexível com tira LED à prova d'água | Placa de circuito impresso de poliimida (PI) para soluções de iluminação industrial personalizadas 1

PCB flexível com tira LED à prova d'água | Placa de circuito impresso de poliimida (PI) para soluções de iluminação industrial personalizadas 2

PCB flexível com tira LED à prova d'água | Placa de circuito impresso de poliimida (PI) para soluções de iluminação industrial personalizadas 3

PCB flexível com tira LED à prova d'água | Placa de circuito impresso de poliimida (PI) para soluções de iluminação industrial personalizadas 4

PCB flexível com tira LED à prova d'água | Placa de circuito impresso de poliimida (PI) para soluções de iluminação industrial personalizadas 5

PCB flexível com tira LED à prova d'água | Placa de circuito impresso de poliimida (PI) para soluções de iluminação industrial personalizadas 6

PCB flexível com tira LED à prova d'água | Placa de circuito impresso de poliimida (PI) para soluções de iluminação industrial personalizadas 7

PCB flexível com tira LED à prova d'água | Placa de circuito impresso de poliimida (PI) para soluções de iluminação industrial personalizadas 8

PCB flexível com tira LED à prova d'água | Placa de circuito impresso de poliimida (PI) para soluções de iluminação industrial personalizadas 9

O portfólio de produtos FPC passa por atualizações anuais para se alinhar às tendências tecnológicas emergentes.
