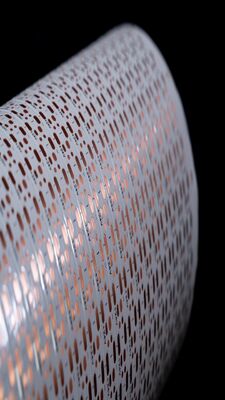

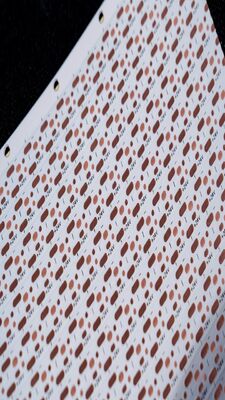

Especificação Técnica e Serviço de Personalização da FPC da Faixa de Luz LED HQ046

Resumo

1. Visão Geral do Produto da FPC da Faixa de Luz LED HQ046

2. Especificações Técnicas e Gama de Personalização

2.1 Especificações Dimensionais

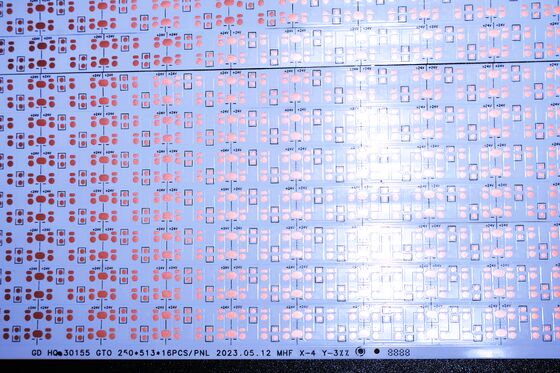

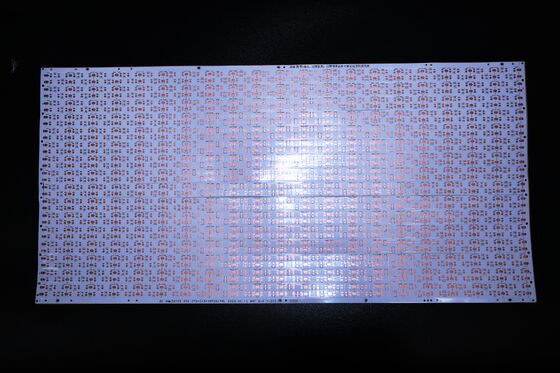

• FPC de Precisão: Tamanho máximo: 240×500mm (limite: 250×500mm); tamanho mínimo: sem restrição.

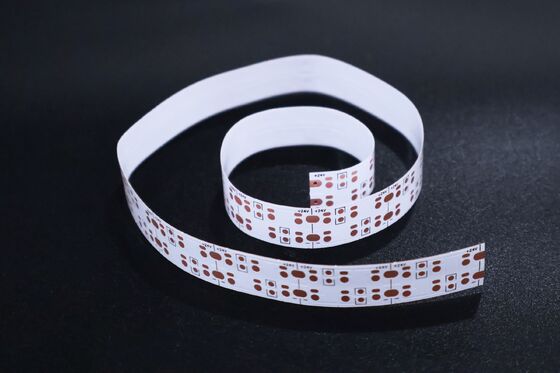

• FPC de Material em Rolo: Largura máxima: 240mm; comprimento máximo: 100 metros.

2.2 Configuração da Camada do Circuito

• FPC de Camada Única: Estrutura simples, adequada para circuitos de baixa complexidade em controles industriais, instrumentos eletrônicos e sistemas de iluminação básicos.
• FPC de Dupla Camada: Camadas duplas de folha de cobre com vias aprimoradas para caminhos condutivos, ideal para produtos de alta integração, como dispositivos móveis, painéis de instrumentos automotivos e faixas de luz LED de gama média a alta.
• FPC Multicamadas: Personalizável para aplicações de ultra-alta complexidade que exigem fiação densa e transmissão de múltiplos sinais.

2.3 Cor da Máscara de Solda e Aplicação

• Máscara de Solda Amarela: Opção universal para a maioria dos produtos (por exemplo, conjuntos de cabos gerais) devido à sua relação custo-benefício e compatibilidade.
• Máscara de Solda Preta: Preferida para aplicações de alta qualidade ou absorção de luz (por exemplo, iluminação automotiva, retroiluminação de smartphones, displays de LED) para reduzir a reflexão da luz e melhorar a consistência visual.
• Máscara de Solda Branca: Equipada com um revestimento branco adicional para maior refletividade, adequada para luminárias, displays de LED e dispositivos estéticos médicos.

2.4 Espessura da Folha de Cobre

• FPC de Precisão:
  • Camada única: 18μm (0,5oz), 35μm (1oz)
  • Dupla camada: 12μm (0,33oz), 18μm (0,5oz), 35μm (1oz)
• FPC Padrão:
  • Camada única: 18μm, 25μm, 35μm (1oz), 50μm
  • Dupla camada: 18-25μm, 25-25μm, 35-35μm, 35-70μm

2.5 Largura/Espaçamento Mínimo da Linha

3. Desempenho Principal e Controle de Qualidade

3.1 Flexibilidade e Resistência à Flexão

• Um testador de flexão profissional é usado para avaliar cada lote de materiais.
• Todos os materiais passam por dezenas de milhares de ciclos de flexão antes da produção em massa, garantindo resistência à falha por fadiga em cenários de aplicação dinâmica (por exemplo, iluminação dobrável, superfícies curvas).

3.2 Capacidades de Fabricação

• Área da fábrica: Aproximadamente 20.000 metros quadrados
• Força de trabalho: Mais de 800 funcionários, incluindo 50 especialistas técnicos seniores
• Linhas de produção: Especializadas em amostragem e fabricação em lote

4. Processo de Serviço de Personalização

4.1 Consulta e Suporte Técnico

• Design de solução personalizada
• Otimização de desenho
• Suporte ao desenvolvimento de novos produtos
• Consulta técnica profissional

4.2 Cotação

• Processos técnicos padronizados
• Fornecimento de materiais de alta qualidade
• Gerenciamento eficiente da produção

4.3 Design e Integração

• Produção de substrato
• Fiação do circuito e design esquemático
• Desenvolvimento de moldes
• SMT (Tecnologia de Montagem de Superfície) e montagem de furo passante
• Fabricação de malha de aço
  Todos os processos estão em conformidade com as certificações internacionais para garantir a confiabilidade.

4.4 Fabricação de Amostras

5. Certificações e Notas

• Certificações: A linha de produtos possui múltiplas certificações de sistema internacional (detalhes disponíveis mediante solicitação), garantindo a conformidade com os padrões globais da indústria.
• Isenção de Responsabilidade de Imagem: Todas as imagens de produtos na plataforma oficial são autênticas. Variações de cor menores podem ocorrer devido à iluminação, ângulos de disparo ou diferenças de resolução da tela.
• Atualização Contínua: Nossos produtos FPC passam por atualizações anuais para se alinhar com os requisitos tecnológicos emergentes.
