Placa de circuito de exibição LED flexível FPC LED do fabricante FPC

Descrição do produto:

Modelo do produto:HQ045

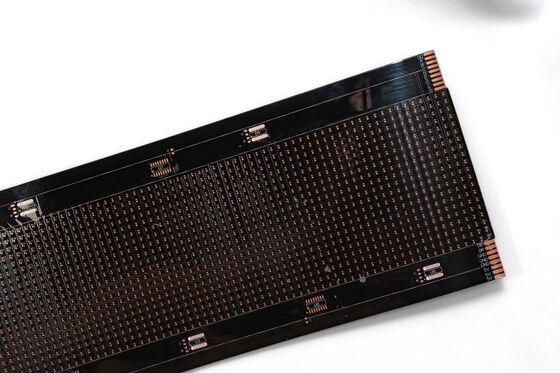

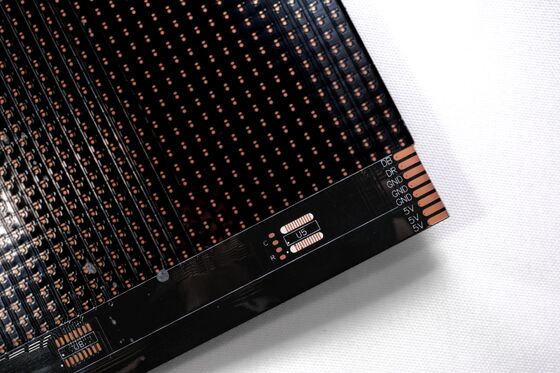

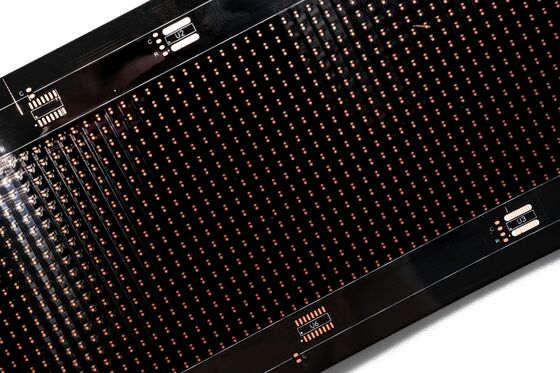

Nome do produto: FPC de tela de exibição LED flexível
Características do produto: Placa de circuito de camada dupla, filme preto de dupla face, texto preto, superfície antioxidante OSP

Especificações do produto:

1. Somos o fabricante de Pcb Flexível e FPC, de acordo com suas necessidades para personalizar diferentes espessuras de material e requisitos de processo FPC de faixa de luz LED, FPC de precisão, FPC de faixa de LED colorido e outras placas de circuito flexíveis de LED com simples, dupla face e multicamadas.

2. Boa flexibilidade e resistência à flexão

A fábrica possui um testador de flexão profissional, cada lote de materiais passa por

Dezenas de milhares de testes de flexão antes da produção em massa para garantir a qualidade do produto.

Parâmetros de design FPC

Principais parâmetros técnicos:

1. Sobre Dimensões:

FPC de precisão: O tamanho máximo é 240X500mm (limite 250X500mm), e não há limite para o tamanho mínimo. Placa de material em rolo: largura máxima 240. comprimento máximo 100 metros.

2. Número de camadas na placa

• A estrutura da placa de camada única é simples e geralmente usada em controle industrial, instrumentos eletrônicos e outros campos com circuitos relativamente simples.
• Em comparação com o FPC de camada única, as placas de dupla face possuem duas camadas de folha de cobre, vias aumentadas e caminhos condutores formados. Eles são geralmente usados em telefones celulares, instrumentos automotivos e outros produtos.

3. Solda cor da máscara

As cores da máscara de solda do FPC são amarelo, preto e branco. Sugerimos usar amarelo, o filme amarelo é adequado para a grande maioria dos produtos, como vários produtos de cabo. O filme preto é comumente usado em produtos de alta qualidade ou absorventes de luz, como carros, telefones celulares, telas de LED, etc. O filme branco possui uma camada adicional de revestimento branco em comparação com o filme amarelo e é frequentemente usado em produtos que exigem reflexão, como luminárias, telas de LED, produtos de beleza médica, etc.

4. Espessura da folha de cobre

• As opções de painel único FPC de precisão incluem 18um (0,5oz) e 35um (1oz);
• A placa de camada dupla FPC de precisão pode ser selecionada de 12um (0,33oz), 18um (0,5oz) e 35um (1oz).
• O painel único FPC comum pode escolher 18um/25um/35um (1oz)/50um;
• As placas de camada dupla FPC comuns podem ser selecionadas de 18-25um, 25-25um, 35-35um ou 35-70um.

5. Largura mínima da linha/espaçamento da linha

Em circunstâncias normais, quanto menor a dificuldade, maior a taxa de defeito, e geralmente é recomendado usar pelo menos 3mil.

Processo de serviço

1.Consultoria

16 anos de foco em design e fabricação de P&D de placa de circuito flexível FPC, para fornecer aos clientes soluções personalizadas, desenhos de design, desenvolvimento de novos produtos e fornecer suporte técnico relacionado.

2.Oferta

Amostra ou cotação em lote do mesmo tipo de tecnologia, materiais, tecnologia avançada, concessões de preços, para que os clientes economizem muito custos.

3.Profissão

Nossa empresa possui Alemanha, Japão, Taiwan e outras regiões de equipamentos e tecnologia de produção avançados, produção profissional, escala. Nossa fábrica cobre uma área de quase 20.000 metros quadrados, com mais de 800 funcionários e 50 funcionários técnicos seniores.

4.Design

Fornecer soluções aos clientes para finalizar uma série de certificações de sistema internacional, pode fornecer produção de substrato, fiação, design de princípio, molde, patch, plug-in e serviço completo de malha de aço aberta, 16 anos de precipitação de nível técnico e profissional, digno de sua escolha e confiança.

5.Fabricação de amostras

Somos especializados na fabricação de amostras FPC e serviços de personalização, a empresa possui uma linha de produção acelerada, como: amostras de painel duplo de placa de circuito flexível podem ser concluídas em 5-7 dias.
