Detalhes dos produtos

Created with Pixso. Para casa Created with Pixso. produtos Created with Pixso.
FPC de dupla camada
Created with Pixso. Vendas IMPERDÍVEIS Luz que muda de cor 5050RGBW ou cor Mágica FPCB & Placas FPC de Alto Desempenho Com PCB Flexível RGBW IC para Fita LED FPC

Vendas IMPERDÍVEIS Luz que muda de cor 5050RGBW ou cor Mágica FPCB & Placas FPC de Alto Desempenho Com PCB Flexível RGBW IC para Fita LED FPC

Nome da marca: HONGQI
Número do modelo: HQ052
MOQ: 2400 peças
preço: Negociável
Tempo de entrega: negotiable
Condições de pagamento: L/C, D/A, T/T
Informações pormenorizadas
Place of Origin:
GuangDong,China
Certificação:
UL E477885 IATF16949 GB/T13485
Material isolante:
resina orgânica
Materiais básicos:
Cobre
Número de camadas::
duplo lado
Espessura da camada de isolamento::
placa fina
Tecnologia de processamento:
folha laminada
Propriedades retardantes de chama::
Nível de proteção contra incêndio V0
Espessura da chapa:
0.25mm±0.05
Método de mercado:
Vendas directas de fábrica
Resinas isolantes:
Resina de poliimida (PI)
Espessura do isolamento:
placa convencional
Outros serviços:
Apoio a serviços personalizados
Rigididade mecânica::
Flexível
Campo de aplicação:
usado em Equipamentos Médicos, beleza e saúde, telemóveis, instrumentos automotivos e iluminação Led
Packaging Details:
Packed with strong Paper cases
Supply Ability:
100000 Pieces per month
Destacar:

PWB flexível de pouco peso

,

Placas de FPC com IC RGBW

,

PCB flexível de alto desempenho

Descrição do produto

Como projetar uma placa PCB?
Somos fabricantes profissionais de placas de circuito impresso flexíveis, podemos fornecer placa de circuito flexível FPC, circuito impresso flexível FPC, placa de circuito impresso HDI, faixa de luz LED SMD, faixa de LED COB, design de placa PCB, tela de exibição LED flexível, PCB eletrônico, montagem de circuito impresso, montagem de cartão de circuito e assim por diante.


Venda direta de fábrica de montagem de placa de circuito de camada dupla de circuito impresso flexívelVendas IMPERDÍVEIS   Luz que muda de cor 5050RGBW ou cor Mágica  FPCB  & Placas FPC de Alto Desempenho Com PCB Flexível RGBW IC para Fita LED FPC 0

Descrição do produto:

Modelo do produto:HQ052
Nome do produto:

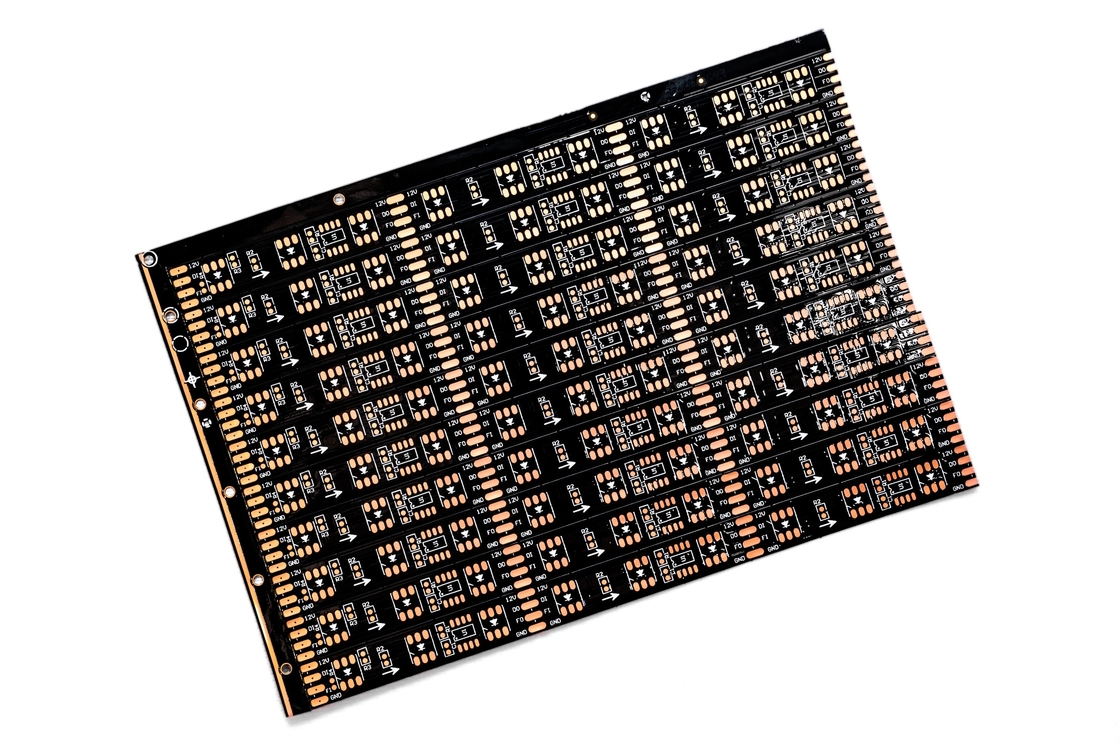

FPC de faixa de luz LED
Características do produtoPlaca de circuito de camada dupla, filme preto de dupla face, texto preto, antioxidante OSP de superfície

Especificações do produto:

1. Somos o fabricante de Pcb Flexível e FPC, de acordo com suas necessidades para personalizar diferentes espessuras de material e requisitos de processo FPC de faixa de luz LED, FPC de precisão, FPC de faixa de LED colorida e outras placas de circuito flexíveis de LED com camada única, dupla face e multicamadas.

2. Boa flexibilidade e resistência à flexão

A fábrica possui um testador de flexão profissional, cada lote de materiais passa por

Dezenas de milhares de testes de flexão antes da produção em massa para garantir a qualidade do produto.

Vendas IMPERDÍVEIS   Luz que muda de cor 5050RGBW ou cor Mágica  FPCB  & Placas FPC de Alto Desempenho Com PCB Flexível RGBW IC para Fita LED FPC 1Vendas IMPERDÍVEIS   Luz que muda de cor 5050RGBW ou cor Mágica  FPCB  & Placas FPC de Alto Desempenho Com PCB Flexível RGBW IC para Fita LED FPC 2

Vendas IMPERDÍVEIS   Luz que muda de cor 5050RGBW ou cor Mágica  FPCB  & Placas FPC de Alto Desempenho Com PCB Flexível RGBW IC para Fita LED FPC 3

Parâmetros de design FPC

Principais parâmetros técnicos:

1.Sobre Dimensões:

FPC de precisão: O tamanho máximo é 240X500mm (limite 250X500mm) e não há limite para o tamanho mínimo. Placa de material em rolo: largura máxima 240. comprimento máximo 100 metros.

2. Número de camadas na placa

  • A estrutura da placa de camada única é simples e geralmente usada em controle industrial, instrumentos eletrônicos e outros campos com circuitos relativamente simples.
  • Em comparação com o FPC de camada única, as placas de dupla face possuem duas camadas de folha de cobre, vias aumentadas e caminhos condutores formados. Eles são geralmente usados em telefones celulares, instrumentos automotivos e outros produtos.

3. Cor da máscara de solda As cores da máscara de solda do FPC são amarelo, preto e branco. Sugerimos usar amarelo, o filme amarelo é adequado para a grande maioria dos produtos, como vários produtos de cabo. O filme preto é comumente usado em produtos de alta qualidade ou absorventes de luz, como carros, telefones celulares, telas de LED, etc. O filme branco possui uma camada adicional de revestimento branco em comparação com o filme amarelo e é frequentemente usado em produtos que exigem reflexão, como luminárias, telas de LED, produtos de beleza médica, etc.

4. Espessura da folha de cobre

As opções de painel único FPC de precisão incluem 18um (0,5oz) e 35um (1oz);

  • A placa de dupla camada FPC de precisão pode ser selecionada de 12um (0,33oz), 18um (0,5oz) e 35um (1oz).
  • O painel único FPC comum pode escolher 18um/25um/35um (1oz)/50um;
  • As placas de dupla camada FPC comuns podem ser selecionadas de 18-25um, 25-25um, 35-35um ou 35-70um.
  • 5. Largura/espaçamento mínimo da linha

Em circunstâncias normais, quanto menor a dificuldade, maior a taxa de defeito, e geralmente é recomendado usar pelo menos 3mil.

Processo de serviço

Vendas IMPERDÍVEIS   Luz que muda de cor 5050RGBW ou cor Mágica  FPCB  & Placas FPC de Alto Desempenho Com PCB Flexível RGBW IC para Fita LED FPC 4

Vendas IMPERDÍVEIS   Luz que muda de cor 5050RGBW ou cor Mágica  FPCB  & Placas FPC de Alto Desempenho Com PCB Flexível RGBW IC para Fita LED FPC 5

Vendas IMPERDÍVEIS   Luz que muda de cor 5050RGBW ou cor Mágica  FPCB  & Placas FPC de Alto Desempenho Com PCB Flexível RGBW IC para Fita LED FPC 6

Vendas IMPERDÍVEIS   Luz que muda de cor 5050RGBW ou cor Mágica  FPCB  & Placas FPC de Alto Desempenho Com PCB Flexível RGBW IC para Fita LED FPC 7

1.Consultoria


16 anos de foco em design e fabricação de P&D de placa de circuito flexível FPC, para fornecer aos clientes soluções personalizadas, desenhos de design, desenvolvimento de novos produtos e fornecer suporte técnico relacionado.

2.Oferta


Amostra ou cotação em lote do mesmo tipo de tecnologia, materiais, tecnologia avançada, concessões de preços, para que os clientes economizem custos.

3.Profissão


Nossa empresa possui Alemanha, Japão, Taiwan e outras regiões de equipamentos e tecnologia de produção avançados, produção profissional, escala. Nossa fábrica cobre uma área de quase 20.000 metros quadrados, com mais de 800 funcionários e 50 funcionários técnicos seniores.

4.Design


Fornecer soluções aos clientes para finalizar uma série de certificações de sistema internacional, pode fornecer produção de substrato, fiação, design de princípio, molde, patch, plug-in e serviço completo de malha de aço aberta, 16 anos de precipitação de nível profissional e técnico, digno de sua escolha e confiança.

5.Fabricação de amostras


Somos especializados em fabricação de amostras FPC e serviços de personalização, a empresa possui uma linha de produção acelerada, como: amostras de painel duplo de placa de circuito flexível podem ser concluídas em 5-7 dias.

Certificados e Honras

Vendas IMPERDÍVEIS   Luz que muda de cor 5050RGBW ou cor Mágica  FPCB  & Placas FPC de Alto Desempenho Com PCB Flexível RGBW IC para Fita LED FPC 9

Vendas IMPERDÍVEIS   Luz que muda de cor 5050RGBW ou cor Mágica  FPCB  & Placas FPC de Alto Desempenho Com PCB Flexível RGBW IC para Fita LED FPC 10

Vendas IMPERDÍVEIS   Luz que muda de cor 5050RGBW ou cor Mágica  FPCB  & Placas FPC de Alto Desempenho Com PCB Flexível RGBW IC para Fita LED FPC 11

Vendas IMPERDÍVEIS   Luz que muda de cor 5050RGBW ou cor Mágica  FPCB  & Placas FPC de Alto Desempenho Com PCB Flexível RGBW IC para Fita LED FPC 12Vendas IMPERDÍVEIS   Luz que muda de cor 5050RGBW ou cor Mágica  FPCB  & Placas FPC de Alto Desempenho Com PCB Flexível RGBW IC para Fita LED FPC 13

Vendas IMPERDÍVEIS   Luz que muda de cor 5050RGBW ou cor Mágica  FPCB  & Placas FPC de Alto Desempenho Com PCB Flexível RGBW IC para Fita LED FPC 14

Observação:

Vendas IMPERDÍVEIS   Luz que muda de cor 5050RGBW ou cor Mágica  FPCB  & Placas FPC de Alto Desempenho Com PCB Flexível RGBW IC para Fita LED FPC 15

Todas as fotos neste site são reais. Devido a alterações na iluminação, ângulo de disparo e resolução da tela, a imagem que você vê pode ter algum grau de aberração cromática. GongDong HongQi é um fabricante profissional de placas de circuito com 16 anos de história na China. Nossos produtos são atualizados e aprimorados a cada ano e somos especializados em todos os tipos de fabricação de amostras FPC e serviços de personalização. Se você estiver interessado em nossos produtos, diga-nos suas necessidades, nós o ajudaremos a fornecer soluções profissionais, produção de substrato, fiação, design de princípio, molde, patch, plug-in e outros serviços completos.

entre em contato conosco online ou por e-mail,

e forneceremos um serviço individual da nossa equipe de vendas profissional.Obrigado pelo seu tempo.
