Descrição do produto:

Modelo do produto: HQ048

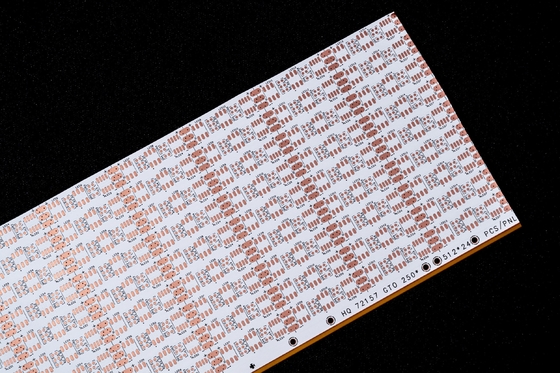

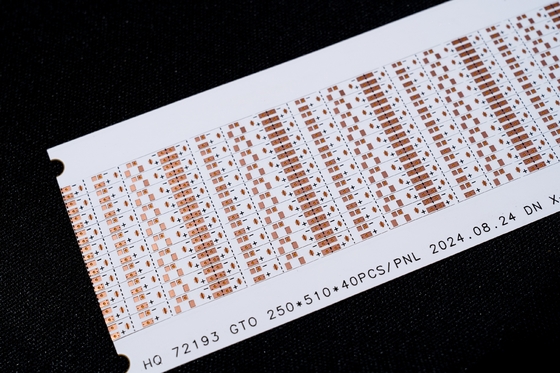

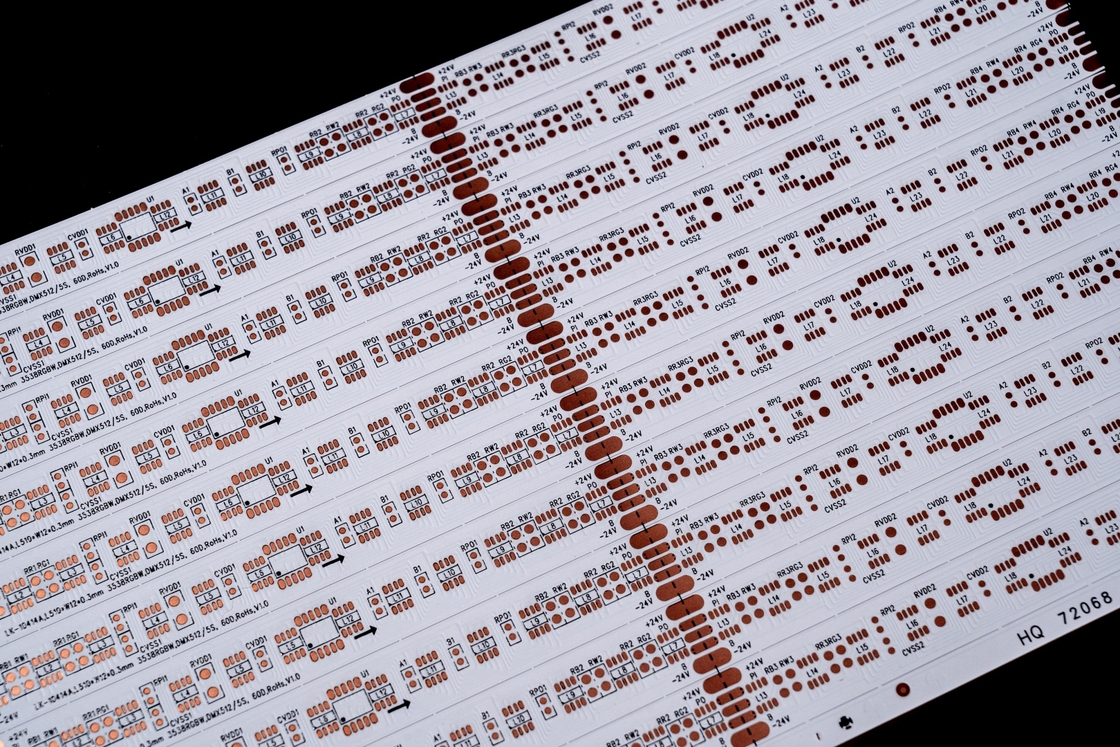

Nome do produto: Faixa de luz LED FPC

Recursos do produto: Placa de circuito de camada dupla, filme preto frente e verso, texto preto, antioxidante OSP de superfície

Especificações do produto:

1. Nós somos o fabricante flexível de PCB e FPC, de acordo com suas necessidades para personalizar diferentes espessuras de material e requisitos de processo Faixa de luz LED FPC, precisão FPC, faixa de LED colorida FPC e outras placas de circuito flexíveis de LED com simples, dupla face e multicamadas.

2. Boa flexibilidade e resistência à flexão

A fábrica possui um testador de flexão profissional, cada lote de materiais passa por dezenas de milhares de testes de flexão antes da produção em massa para garantir a qualidade do produto.

Parâmetros de projeto FPC

Principais parâmetros técnicos:

1.Sobre Dimensões:

FPC de precisão: O tamanho máximo é 240X500mm (limite 250X500mm) e não há limite para o tamanho mínimo. Placa de material em rolo: largura máxima 240. comprimento máximo 100 metros.

2. Número de camadas no quadro

• A estrutura da placa de camada única é simples e geralmente usada em controle industrial, instrumentos eletrônicos e outras áreas com circuitos relativamente simples.
• Em comparação com o FPC de camada única, as placas dupla-face têm duas camadas de folha de cobre, vias aumentadas e caminhos condutores formados. Geralmente são usados ​​em telefones celulares, instrumentos automotivos e outros produtos.

3. Cor da máscara de solda

As cores da máscara de solda do FPC são amarelo, preto e branco. Sugira o uso de amarelo. O filme amarelo é adequado para a grande maioria dos produtos, como vários produtos de cabo. O filme preto é comumente usado em produtos de alta qualidade ou que absorvem luz, como carros, telefones celulares, telas de LED, etc. O filme branco tem uma camada adicional de revestimento branco em comparação com o filme amarelo e é frequentemente usado em produtos que requerem reflexão, como luminárias, telas de LED, produtos de beleza médica, etc.

4. Espessura da folha de cobre

• As opções de painel único Precision FPC incluem 18um (0,5oz) e 35um (1oz);
• A placa de camada dupla FPC de precisão pode ser selecionada entre 12um (0,33 onças), 18um (0,5 onças) e 35um (1 onças).
• Painel único FPC comum pode escolher 18um/25um/35um (1oz)/50um;
• Placas comuns de camada dupla FPC podem ser selecionadas de 18-25um, 25-25um, 35-35um ou 35-70um.

5. Largura/espaçamento mínimo entre linhas

Em circunstâncias normais, quanto menor a dificuldade, maior a taxa de defeito, e geralmente é recomendado usar pelo menos 3mil.

Processo de serviço

1. Consultoria

   16 anos se concentram no design de placas de circuito flexíveis FPC e na fabricação de P&D, para fornecer aos clientes soluções personalizadas, desenhos de projeto, desenvolvimento de novos produtos e fornecer suporte técnico relacionado.

2. Oferecer

   Cotação de amostra ou lote do mesmo tipo de tecnologia, materiais, tecnologia avançada, concessões de preços, muito para os clientes economizarem custos.

3. Profissão

   Nossa empresa possui Alemanha, Japão, Taiwan e outras regiões de equipamentos avançados e tecnologia de produção, produção profissional, escala. Nossa fábrica ocupa uma área de quase 20.000 metros quadrados, com mais de 800 funcionários e 50 funcionários técnicos seniores.

4. Projeto

   Fornecer soluções aos clientes para finalizar uma série de certificações de sistemas internacionais, pode fornecer produção de substrato, fiação, design de princípio, molde, remendo, plug-in e serviço completo de malha de aço aberta, 16 anos de precipitação de nível profissional e técnico, digno de sua escolha e confiança.

5. Fabricação de amostras

   Somos especializados em serviços de fabricação e personalização de amostras FPC, a empresa possui uma linha de produção acelerada, como: amostras de painel duplo de placa de circuito flexível podem ser concluídas dentro de 5 a 7 dias.

Certificados e Honras
