Tabela de circuito FPCB COB personalizável com boa flexibilidade e camada dupla para aplicações de tiras LED

Name: Tabela de circuito FPCB COB personalizável com boa flexibilidade e camada dupla para aplicações de tiras LED
Brand: Guangdong HongQi Advanced Materials Co., Ltd.
SKU: HQ054
Price: Negociável USD
Availability: InStock

Nome da marca:	HONGQI
Número do modelo:	HQ054
MOQ:	500 peças
Price:	Negociável
Tempo de entrega:	Negociável
Condições de pagamento:	L/C, D/A, T/T

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

Guangdong, China

Certificação:

CE,CCC

Material Isolante:

resina orgânica

Materiais Básicos:

Cobre

Número de camadas::

Dupla Face

Espessura da camada de isolamento::

Placa fina

Tecnologia de Processamento:

folha enrolada

Propriedades retardantes da chama::

Nível de proteção contra incêndio V0

Espessura da Placa:

0,25mm±0,05

Método de marketing:

Vendas Diretas da Fábrica

Resina Isolante:

Resina de poliimida (PI)

Espessura do isolamento:

placa convencional

Outro serviço:

apoiar serviços personalizados

Rigidez mecânica::

Flexível

campo de aplicação:

Usado em equipamentos médicos, beleza e saúde, telefones celulares, instrumentos automotivos e ilumi

Detalhes da embalagem:

Embalado com caixas de papel fortes

Habilidade da fonte:

100000 peças por mês

Destacar:

FPCB COB personalizável

FPCB de LED de banda COB

Tabela de circuitos FPCB personalizável

Descrição do produto

Placa de circuito COB FPCB com faixa de LED personalizável

PCB COB personalizável com excelente flexibilidade e resistência para aplicações em placas de circuito de faixa de LED.

Especificações do produto

Modelo:HQ054

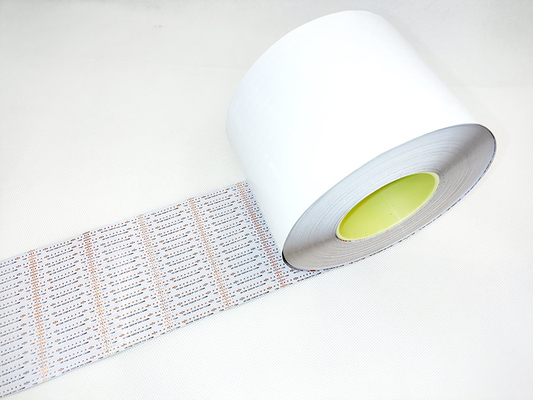

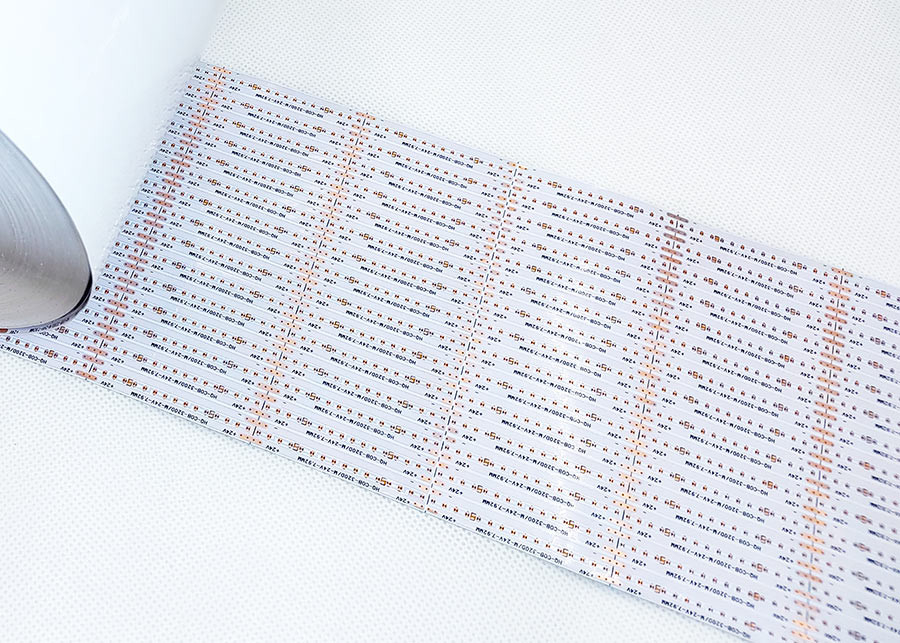

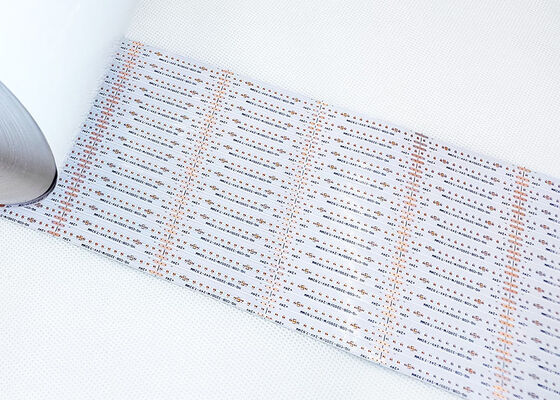

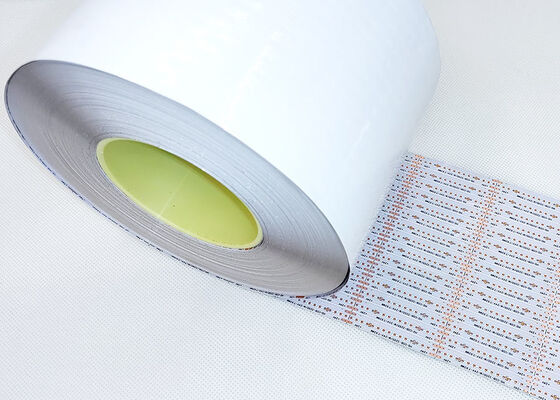

Nome do produto:Placa de circuito de faixa de luz COB de comprimento infinito

Características do produto:Placa de camada dupla, revestimento de filme frente e verso, quadro branco, texto em preto, antioxidante OSP

Principais recursos

Fabricação de PCB flexível e personalizável com diversas espessuras de material e requisitos de processo
Disponível em configurações de face única, dupla face e multicamadas
Excelente flexibilidade e resistência à flexão
Controle de qualidade profissional com dezenas de milhares de testes de flexão antes da produção em massa

Parâmetros de projeto FPC

Dimensões

FPC de precisão: Tamanho máximo 240×500mm (limite 250×500mm), sem limite mínimo de tamanho

Placa de material em rolo: Largura máxima 240 mm, comprimento máximo 100 metros

Camadas de placa

Tipo de camada	Características	Aplicativos
Placa de camada única	Estrutura simples	Controle industrial, instrumentos eletrônicos, circuitos simples
Placa Dupla Face	Duas camadas de folha de cobre, vias aumentadas, caminhos condutores	Telefones celulares, instrumentos automotivos, produtos complexos

Cores da máscara de solda

Cor	Características	Aplicativos
Amarelo	Adequado para a maioria dos produtos	Vários produtos de cabo
Preto	Alta qualidade, absorção de luz	Carros, telefones celulares, telas LED
Branco	Revestimento branco adicional para reflexão	Luminárias, displays de LED, produtos médicos de beleza

Espessura da folha de cobre

Tipo de placa	Opções de espessura disponíveis
Painel único FPC de precisão	18um (0,5 onças), 35um (1 onça)
Placa de camada dupla FPC de precisão	12um (0,33 onças), 18um (0,5 onças), 35um (1 onça)
Painel único FPC comum	18um, 25um, 35um (1oz), 50um
Placa comum de camada dupla FPC	18-25um, 25-25um, 35-35um, 35-70um

Largura/espaçamento mínimo entre linhas

Mínimo recomendado de 3mil para resultados de fabricação ideais

Processo de serviço

Consultoria

16 anos de experiência em design de placas de circuito flexíveis FPC e fabricação de P&D. Fornecemos soluções personalizadas, desenhos de projeto, desenvolvimento de novos produtos e suporte técnico.

Cotação

Preços competitivos para amostras ou produção em lote usando tecnologia e materiais avançados, ajudando os clientes a economizar custos significativamente.

Fabricação Profissional

Equipamentos avançados da Alemanha, Japão e Taiwan. Produção profissional em escala com instalações de 20.000 metros quadrados, mais de 800 funcionários e 50 especialistas técnicos seniores.

Serviços de design

Soluções completas, incluindo produção de substrato, fiação, projeto principal, criação de molde, SMT, plug-in e abertura de estêncil. Certificação de sistema internacional disponível.

Fabricação de amostras

Serviços especializados de confecção e customização de amostras FPC. Linha de produção rápida disponível - amostras de placas de circuito flexíveis frente e verso concluídas em 5 a 7 dias.

Certificados e Honras

Todas as fotos neste site são autênticas. Pequenas variações de cores podem ocorrer devido à iluminação, ângulos de filmagem e diferenças de resolução da tela. GongDong HongQi é um fabricante profissional de placas de circuito com 16 anos de experiência na China. Nossos produtos são continuamente atualizados e atualizados anualmente. Somos especializados em todos os tipos de serviços de fabricação e personalização de amostras FPC. Se você estiver interessado em nossos produtos, compartilhe suas necessidades - forneceremos soluções profissionais, incluindo produção de substrato, fiação, projeto de princípio, criação de molde, SMT, plug-in e serviços completos e completos. Contate-nos online ou por e-mail para atendimento personalizado de nossa equipe profissional de vendas.
