Modelo do produto: HQ045

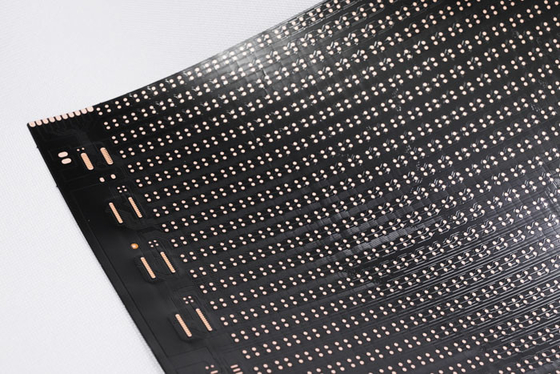

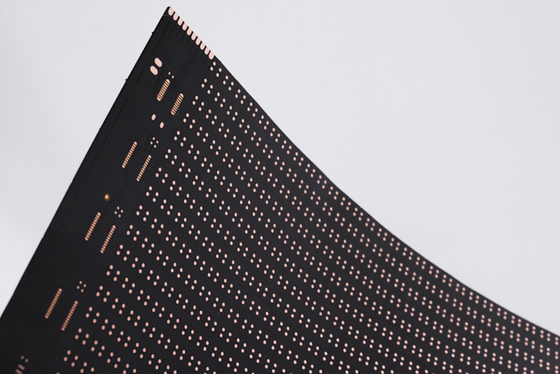

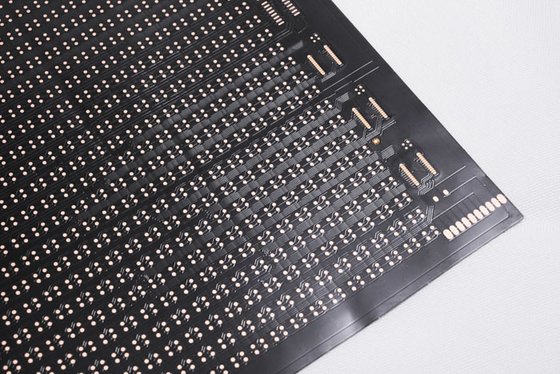

Nome do produto: Tela flexível do display de LED FPC
Características do produto: Placa de circuito dupla camada, filme preto dupla face, texto preto, antioxidante OSP de superfície

1. Somos o Fabricante de PCB Flexível e FPC, personalizamos de acordo com suas necessidades diferentes espessuras de material e requisitos de processo de FPC de tira de LED, FPC de precisão, FPC de tira de LED colorida e outras placas de circuito flexíveis de LED com camada única, dupla face e multicamadas.
2. Boa flexibilidade e resistência à dobra
A fábrica possui um testador de flexão profissional, cada lote de materiais passa por dezenas de milhares de testes de flexão antes da produção em massa para garantir a qualidade do produto.

1. Sobre dimensões:
FPC de precisão: O tamanho máximo é 240X500mm (limite 250X500mm), e não há limite para o tamanho mínimo. Placa de rolo: largura máxima 240. comprimento máximo 100 metros.
2. Número de camadas na placa

• A estrutura da placa de camada única é simples e geralmente usada em controle industrial, instrumentos eletrônicos e outros campos com circuitos relativamente simples.
• Em comparação com FPC de camada única, as placas dupla face possuem duas camadas de folha de cobre, vias aumentadas e caminhos condutores formados. Geralmente são usadas em telefones celulares, instrumentos automotivos e outros produtos.

3. Cor da máscara de solda
As cores da máscara de solda de FPC são amarelo, preto e branco. Sugere-se usar amarelo, o filme amarelo é adequado para a grande maioria dos produtos, como vários produtos de cabo. O filme preto é comumente usado em produtos de ponta ou que absorvem luz, como carros, telefones celulares, displays de LED, etc. O filme branco tem uma camada adicional de revestimento branco em comparação com o filme amarelo e é frequentemente usado em produtos que requerem reflexão, como luminárias, displays de LED, produtos de beleza médica, etc.
4. Espessura da folha de cobre

• As opções de painel único FPC de precisão incluem 18um (0,5oz) e 35um (1oz);
• A placa dupla camada FPC de precisão pode ser selecionada entre 12um (0,33oz), 18um (0,5oz) e 35um (1oz).
• O painel único FPC comum pode escolher 18um/25um/35um (1oz)/50um;
• As placas dupla camada FPC comuns podem ser selecionadas entre 18-25um, 25-25um, 35-35um ou 35-70um.

5. Largura/espaçamento mínimo da linha
Em circunstâncias normais, quanto menor a dificuldade, maior a taxa de defeito, e geralmente é recomendado usar pelo menos 3mil.
