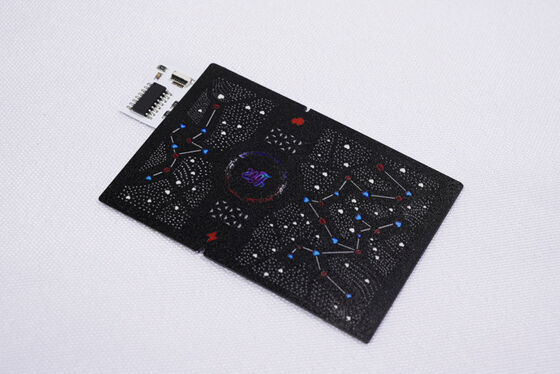

Placa de Circuito Flexível FPC Dupla Face com Nível de Proteção contra Incêndio V0 e Opções Personalizáveis

Name: Placa de Circuito Flexível FPC Dupla Face com Nível de Proteção contra Incêndio V0 e Opções Personalizáveis
Brand: Guangdong HongQi Advanced Materials Co., Ltd.
SKU: HQ042
Availability: InStock

Nome da marca:	HONGQI
Número do modelo:	HQ042
MOQ:	500 peças
preço:	Negociável
Tempo de entrega:	Negociável
Condições de pagamento:	L/C, D/A, T/T

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

Guangdong, China

Certificação:

UL E477885 IATF16949 GB/T13485

Material Isolante:

resina orgânica

Detalhes da embalagem:

Embalado com caixas de papel fortes

Habilidade da fonte:

100000 peças por mês

Destacar:

Placas de circuito impresso eletrónico de dois lados

Tabela de circuito impresso eletrónico de precisão

Dispositivos de circuito eletrónico

Descrição do produto

Como projetar uma placa de circuito impresso (PCB)?

Somos fabricantes profissionais de placas de circuito impresso flexíveis (FPC), podemos fornecer placas de circuito flexíveis FPC, circuitos impressos flexíveis FPC, placas de circuito impresso HDI, fitas de LED SMD, fitas de LED COB, design de placas PCB, telas de exibição LED flexíveis, PCBs eletrônicos, montagem de circuitos impressos, montagem de placas de circuito e assim por diante.

Placa de Circuito Flexível FPC Dupla Face com Nível de Proteção contra Incêndio V0 e Opções Personalizáveis 0

Descrição do produto:

Modelo do produto:HQ042

Nome do produto: FPC de Precisão

Características do produto: Placa de circuito de dupla camada, filme preto de dupla face, texto preto, superfície banhada a ouro

Especificações do produto:

1. Somos o Fabricante de FPC e PCB Flexível, personalizamos de acordo com suas necessidades diferentes espessuras de material e requisitos de processo para fitas de LED FPC, FPC de Precisão, fitas de LED coloridas FPC e outras placas de circuito flexíveis de LED com camada única, dupla face e multicamadas.

2. Boa flexibilidade e resistência à dobra

A fábrica possui um testador de flexão profissional, cada lote de materiais passa por dezenas de milhares de testes de flexão antes da produção em massa para garantir a qualidade do produto.

Placa de Circuito Flexível FPC Dupla Face com Nível de Proteção contra Incêndio V0 e Opções Personalizáveis 1

Parâmetros de design de FPC

Principais parâmetros técnicos:

1. Sobre as Dimensões:

FPC de Precisão: O tamanho máximo é 240X500mm (limite 250X500mm), e não há limite para o tamanho mínimo. Placa em rolo: largura máxima 240. comprimento máximo 100 metros.

2. Número de camadas na placa

A estrutura da placa de camada única é simples e geralmente usada em controle industrial, instrumentos eletrônicos e outros campos com circuitos relativamente simples.
Comparadas às FPCs de camada única, as placas de dupla face possuem duas camadas de folha de cobre, vias aumentadas e caminhos condutores formados. Elas são geralmente usadas em telefones celulares, instrumentos automotivos e outros produtos.

3. Cor da máscara de solda

As cores da máscara de solda de FPC são amarelo, preto e branco. Sugerimos usar amarelo. O filme amarelo é adequado para a grande maioria dos produtos, como vários produtos de cabos. O filme preto é comumente usado em produtos de ponta ou que absorvem luz, como carros, telefones celulares, displays de LED, etc. O filme branco tem uma camada adicional de revestimento branco em comparação com o filme amarelo e é frequentemente usado em produtos que requerem reflexão, como luminárias, displays de LED, produtos de beleza médica, etc.

4. Espessura da folha de cobre

As opções de painel único de FPC de precisão incluem 18um (0,5oz) e 35um (1oz);
A placa de dupla camada de FPC de precisão pode ser selecionada entre 12um (0,33oz), 18um (0,5oz) e 35um (1oz).
O painel único de FPC comum pode escolher 18um/25um/35um (1oz)/50um;
As placas de dupla camada de FPC comuns podem ser selecionadas entre 18-25um, 25-25um, 35-35um ou 35-70um.

5. Largura mínima da linha/espaçamento da linha

Em circunstâncias normais, quanto menor a dificuldade, maior a taxa de defeito, e geralmente é recomendado usar pelo menos 3mil.

Placa de Circuito Flexível FPC Dupla Face com Nível de Proteção contra Incêndio V0 e Opções Personalizáveis 4

Placa de Circuito Flexível FPC Dupla Face com Nível de Proteção contra Incêndio V0 e Opções Personalizáveis 5

Placa de Circuito Flexível FPC Dupla Face com Nível de Proteção contra Incêndio V0 e Opções Personalizáveis 6

Placa de Circuito Flexível FPC Dupla Face com Nível de Proteção contra Incêndio V0 e Opções Personalizáveis 7

Placa de Circuito Flexível FPC Dupla Face com Nível de Proteção contra Incêndio V0 e Opções Personalizáveis 8

Processo de serviço

Consultoria

16 anos de foco em design e fabricação de P&D de placas de circuito flexíveis FPC, para fornecer aos clientes soluções personalizadas, desenhos de design, desenvolvimento de novos produtos e fornecer suporte técnico relacionado.
Oferta

Cotação de amostra ou lote do mesmo tipo de tecnologia, materiais, tecnologia avançada, concessões de preço, economizando muito custos para os clientes.
Profissionalismo

Nossa empresa possui equipamentos e tecnologia de produção avançados da Alemanha, Japão, Taiwan e outras regiões, produção profissional, escala. Nossa fábrica cobre uma área de quase 20.000 metros quadrados, com mais de 800 funcionários e 50 pessoal técnico sênior.
Design

Fornecer soluções para os clientes finalizarem várias certificações de sistemas internacionais, pode fornecer produção de substrato, fiação, design de princípio, moldes, montagem de componentes SMD, montagem de componentes de inserção e abertura de malha de aço em um serviço único. 16 anos de acúmulo de nível profissional e técnico, digno de sua escolha e confiança.
Fabricação de Amostras

Somos especializados em serviços de fabricação e personalização de amostras de FPC, a empresa possui uma linha de produção acelerada, como: amostras de placas duplas de circuito flexível podem ser concluídas em 5-7 dias.

Placa de Circuito Flexível FPC Dupla Face com Nível de Proteção contra Incêndio V0 e Opções Personalizáveis 9

Placa de Circuito Flexível FPC Dupla Face com Nível de Proteção contra Incêndio V0 e Opções Personalizáveis 10

Placa de Circuito Flexível FPC Dupla Face com Nível de Proteção contra Incêndio V0 e Opções Personalizáveis 11

Placa de Circuito Flexível FPC Dupla Face com Nível de Proteção contra Incêndio V0 e Opções Personalizáveis 12

Placa de Circuito Flexível FPC Dupla Face com Nível de Proteção contra Incêndio V0 e Opções Personalizáveis 14

Certificados e Honras

Placa de Circuito Flexível FPC Dupla Face com Nível de Proteção contra Incêndio V0 e Opções Personalizáveis 15

Por favor, note:

Todas as fotos neste site são reais. Devido a mudanças na iluminação e resolução do display, a imagem que você vê pode ter algum grau de aberração cromática. GongDong HongQi é um fabricante profissional de placas de circuito com 16 anos de história na China. Nossos produtos são atualizados e aprimorados a cada ano e somos especializados em todos os tipos de serviços de fabricação e personalização de amostras de FPC. Se você estiver interessado em nossos produtos, diga-nos seus requisitos, nós o ajudaremos a fornecer soluções profissionais, produção de substrato, fiação, design de princípio, moldes, montagem de componentes SMD, montagem de componentes de inserção e outros serviços em um único local.

entre em contato conosco online ou envie um e-mail para nós, e forneceremos um serviço individual de nossa equipe de vendas profissional. Obrigado pelo seu tempo.
