Placa de Circuito Flexível de LED de Filme Branco Personalizado para Instrumentos Automotivos e Iluminação LED

Descrição do produto:

Modelo do produto:HQ004

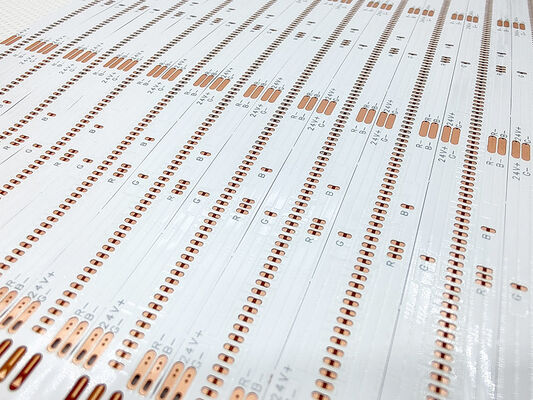

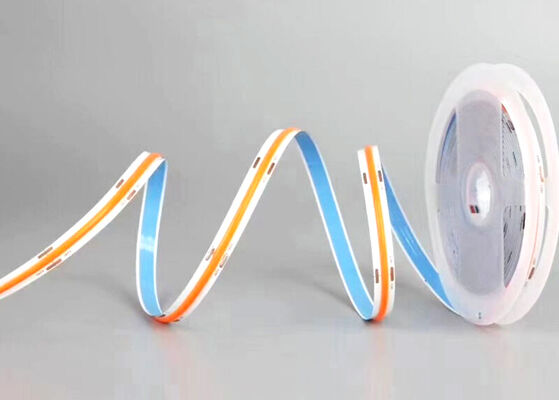

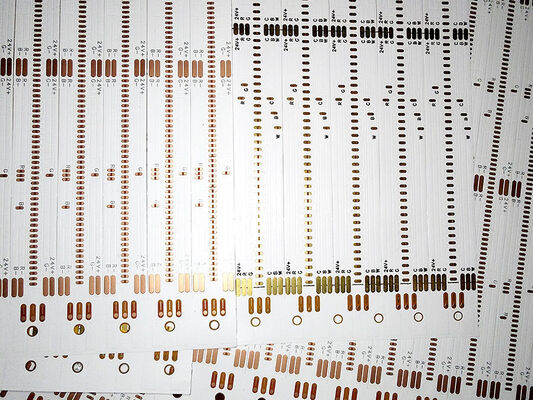

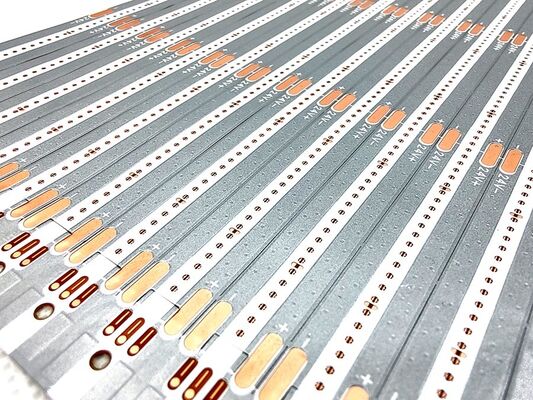

Nome do produto: FPC de tira de luz COB
Características do produto: Placa de dupla camada, revestimento de filme dupla face, branco, texto preto, antioxidante OSP

Especificações do produto:Suporta vários estilos de personalização não padrão de placas flexíveis FPC

Parâmetros de design FPC

Parâmetros técnicos principais:

1.Sobre Dimensões:

FPC de precisão: O tamanho máximo é 240X500mm (limite 250X500mm), e não há limite para o tamanho mínimo. Placa de material em rolo: largura máxima 240. comprimento máximo 100 metros.

2. Número de camadas na placa

• A estrutura da placa de camada única é simples e geralmente usada em controle industrial, instrumentos eletrônicos e outros campos com circuitos relativamente simples.
• Comparadas às FPCs de camada única, as placas de dupla face possuem duas camadas de folha de cobre, vias aumentadas e caminhos condutores formados. Geralmente são usadas em telefones celulares, instrumentos automotivos e outros produtos.

3. Cor da máscara de solda

As cores da máscara de solda das FPCs são amarela, preta e branca. Sugere-se usar amarela, a película amarela é adequada para a grande maioria dos produtos, como vários produtos de cabos. A película preta é comumente usada em produtos de ponta ou que absorvem luz, como carros, telefones celulares, displays de LED, etc. A película branca possui uma camada adicional de revestimento branco em comparação com a película amarela e é frequentemente usada em produtos que requerem reflexão, como luminárias, displays de LED, produtos de beleza médica, etc.

4. Espessura

• da folha de cobre
• As opções de painel único FPC de precisão incluem 18um (0,5oz) e 35um (1oz);
• A placa dupla FPC de precisão pode ser selecionada entre 12um (0,33oz), 18um (0,5oz) e 35um (1oz).
• O painel único FPC comum pode escolher 18um/25um/35um (1oz)/50um;

As placas duplas FPC comuns podem ser selecionadas entre 18-25um, 25-25um, 35-35um ou 35-70um.

5. Largura/espaçamento mínimo da linha

Em circunstâncias normais, quanto menor a dificuldade, maior a taxa de defeito, e geralmente é recomendado usar pelo menos 3mil.

Processo de serviço

1.Consultoria

16 anos de foco em design e fabricação de P&D de placas de circuito flexíveis FPC, para fornecer aos clientes soluções personalizadas, desenhos de design, desenvolvimento de novos produtos e fornecer suporte técnico relacionado.

2.Oferta

Cotação de amostra ou lote do mesmo tipo de tecnologia, materiais, tecnologia avançada, concessões de preços, para que os clientes economizem custos.

3.Profissionalismo

Nossa empresa possui equipamentos e tecnologia de produção avançados da Alemanha, Japão, Taiwan e outras regiões, produção profissional, escala. Nossa fábrica cobre uma área de quase 20.000 metros quadrados, com mais de 800 funcionários e 50 pessoal técnico sênior.

4.Design

Fornecer soluções para os clientes finalizarem várias certificações de sistemas internacionais, podem fornecer produção de substrato, fiação, design de princípio, moldes, montagem, plug-in e abertura de malha de aço em um serviço único, 16 anos de acúmulo de nível profissional e técnico, digno de sua escolha e confiança.

5.Fabricação de amostras

Somos especializados em serviços de fabricação e personalização de amostras FPC, a empresa possui uma linha de produção acelerada, como: amostras de painel duplo de placa de circuito flexível podem ser concluídas em 5-7 dias.
