Modelo do produto:HQ30140

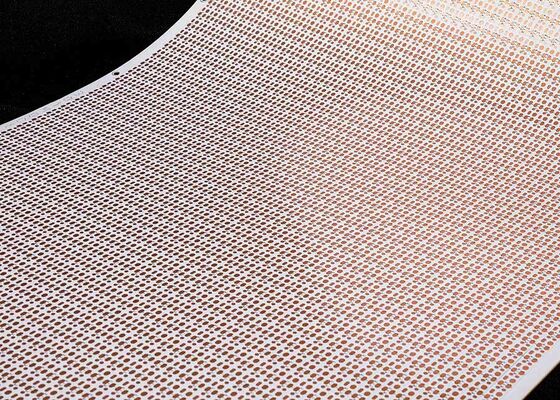

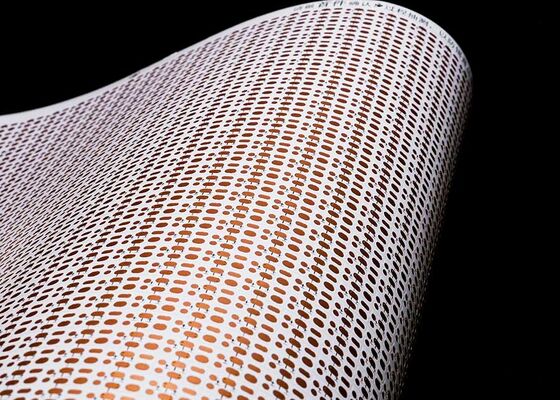

Nome do produto: Placa de Circuito Flexível de Fita LED
Características do produto:2835-60leds/PCS-5*503-5V

Placa de dupla camada com filme branco dupla face, caracteres pretos, OSP antioxidante

Especificações do produto: Placa de Circuito Flexível de Fita LED 2835, 60 batidas de luz por peça, tamanho: 5*503mm, Placa FPCB de filme branco dupla face de 5V

Principais parâmetros técnicos:

1. Sobre as Dimensões:

FPC de precisão: O tamanho máximo é 240X500mm (limite 250X500mm), e não há limite para o tamanho mínimo. Placa em rolo: largura máxima 240. comprimento máximo 100 metros.

2. Número de camadas na placa

• A estrutura da placa de camada única é simples e geralmente usada em controle industrial, instrumentos eletrônicos e outros campos com circuitos relativamente simples.
• Comparadas às FPCs de camada única, as placas de dupla face possuem duas camadas de folha de cobre, vias aumentadas e caminhos condutores formados. Geralmente são usadas em telefones celulares, painéis de instrumentos automotivos e outros produtos.

3. Cor da máscara de solda

As cores da máscara de solda de FPC são amarela, preta e branca. Sugere-se usar amarela. O filme amarelo é adequado para a grande maioria dos produtos, como vários produtos de cabos. O filme preto é comumente usado em produtos de ponta ou que absorvem luz, como carros, telefones celulares, displays de LED, etc. O filme branco tem uma camada adicional de revestimento branco em comparação com o filme amarelo e é frequentemente usado em produtos que requerem reflexão, como luminárias, displays de LED, produtos de beleza médica, etc.

4. Espessura da folha de cobre

• As opções de painel único FPC de precisão incluem 18um (0,5oz) e 35um (1oz);
• A placa de dupla camada FPC de precisão pode ser selecionada entre 12um (0,33oz), 18um (0,5oz) e 35um (1oz).
• O painel único FPC comum pode escolher 18um/25um/35um (1oz)/50um;
• As placas de dupla camada FPC comuns podem ser selecionadas entre 18-25um, 25-25um, 35-35um ou 35-70um.

5. Largura/espaçamento mínimo da linha

Em circunstâncias normais, quanto menor a dificuldade, maior a taxa de defeito, e geralmente é recomendado usar pelo menos 3mil.

1. Consultoria

16 anos de foco em design e fabricação de P&D de placas de circuito flexíveis FPC, para fornecer aos clientes soluções personalizadas, desenhos de design, desenvolvimento de novos produtos e fornecer suporte técnico relacionado.

2. Oferta

Cotação de amostra ou lote do mesmo tipo de tecnologia, materiais, tecnologia avançada, concessões de preço, para que os clientes economizem custos.

3. Profissionalismo

Nossa empresa possui equipamentos e tecnologia de produção avançados da Alemanha, Japão, Taiwan e outras regiões, produção profissional, escala. Nossa fábrica cobre uma área de quase 20.000 metros quadrados, com mais de 800 funcionários e 50 pessoal técnico sênior.

4. Design

Fornecer soluções para os clientes finalizarem várias certificações de sistemas internacionais, pode fornecer produção de substrato, fiação, design de princípio, moldes, montagem de superfície, plug-in e abertura de malha de aço em um serviço único, 16 anos de acúmulo de nível profissional e técnico, digno de sua escolha e confiança.

5. Fabricação de amostras

Somos especializados em serviços de fabricação e personalização de amostras FPC, a empresa possui uma linha de produção acelerada, como: amostras de placa dupla de circuito flexível podem ser concluídas em 5-7 dias.

Todas as fotos neste site são reais. Devido a mudanças na iluminação e resolução do display, a imagem que você vê pode ter algum grau de aberração cromática. GongDong HongQi é um fabricante profissional de placas de circuito com 16 anos de história na China. Nossos produtos são atualizados e aprimorados a cada ano e nos especializamos em todos os tipos de serviços de fabricação e personalização de amostras FPC. Se você estiver interessado em nossos produtos, diga-nos seus requisitos, nós o ajudaremos a fornecer soluções profissionais, produção de substrato, fiação, design de princípio, moldes, montagem de superfície, plug-in e outros serviços em um único local.

por favor, entre em contato conosco online ou envie um e-mail para nós, e nós lhe forneceremos um serviço individual de nossa equipe de vendas profissional.Obrigado pelo seu tempo.
