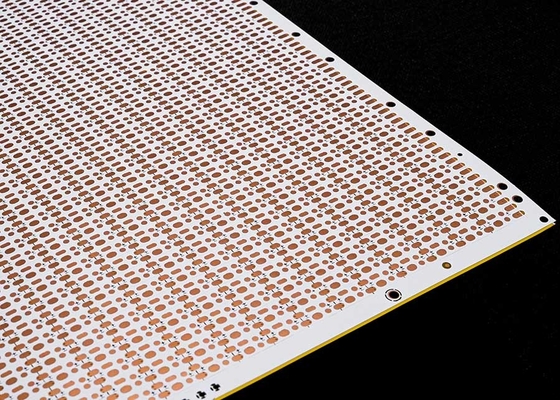

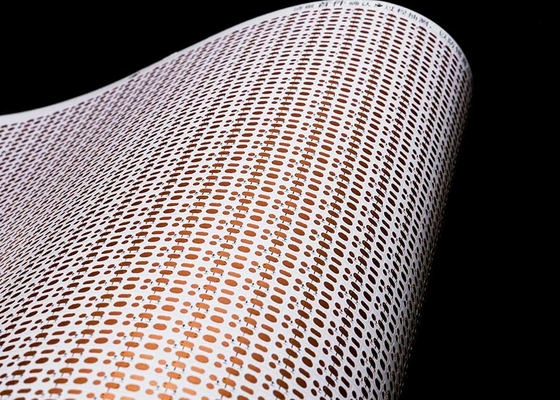

Fita de LED 2835 Placa de Circuito Flexível com Placa de Dupla Camada e Filme Branco Dupla Face de 5V

Descrição do produto:

Modelo do produto: HQ30140
Nome do produto: Placa de Circuito Flexível de LED
Características do produto: 2835-60leds/PCS-5*503-5V

 Placa de dupla camada com filme branco dupla face Caractere Preto OSP Antioxidante

Especificações do produto: 2835Fita de LED Placa de Circuito Flexível, 60 luzes por peça, tamanho: 5*503mm, filme branco de placa dupla face de 5V FPCB

Parâmetros de design FPC

Principais parâmetros técnicos:

1. Sobre Dimensões:

FPC de precisão: O tamanho máximo é 240X500mm (limite 250X500mm), e não há limite para o tamanho mínimo. Placa de material em rolo: largura máxima 240. comprimento máximo 100 metros.

2. Número de camadas na placa

• A estrutura da placa de camada única é simples e geralmente usada em controle industrial, instrumentos eletrônicos e outros campos com circuitos relativamente simples.
• Em comparação com a FPC de camada única, as placas de dupla face possuem duas camadas de folha de cobre, vias aumentadas e formam caminhos condutores. Elas são geralmente usadas em telefones celulares, instrumentos automotivos e outros produtos.

3. Cor da máscara de solda As cores da máscara de solda da FPC são amarelo, preto e branco. Sugere-se usar amarelo. O filme amarelo é adequado para a grande maioria dos produtos, como vários produtos de cabos. O filme preto é comumente usado em produtos de alta qualidade ou absorventes de luz, como carros, telefones celulares, displays de LED, etc. O filme branco possui uma camada adicional de revestimento branco em comparação com o filme amarelo e é frequentemente usado em produtos que exigem reflexão, como luminárias, displays de LED, produtos de beleza médica, etc.

4. Espessura da folha de cobre

As opções de painel único FPC de precisão incluem 18um (0,5oz) e 35um (1oz);

• A placa de dupla camada FPC de precisão pode ser selecionada de 12um (0,33oz), 18um (0,5oz) e 35um (1oz).
• O painel único FPC comum pode escolher 18um/25um/35um (1oz)/50um;
• As placas de dupla camada FPC comuns podem ser selecionadas de 18-25um, 25-25um, 35-35um ou 35-70um.
• 5. Largura mínima da linha/espaçamento da linha

Em circunstâncias normais, quanto menor a dificuldade, maior a taxa de defeito, e geralmente é recomendado usar pelo menos 3mil.

Processo de serviço

1. Consultoria

16 anos de foco em design e fabricação de P&D de placa de circuito flexível FPC, para fornecer aos clientes soluções personalizadas, desenhos de design, desenvolvimento de novos produtos e fornecer suporte técnico relacionado.

2. Oferta

Amostra ou cotação em lote do mesmo tipo de tecnologia, materiais, tecnologia avançada, concessões de preços, para que os clientes economizem custos.

3. Profissão

Nossa empresa possui equipamentos avançados e tecnologia de produção da Alemanha, Japão, Taiwan e outras regiões, produção profissional, escala. Nossa fábrica cobre uma área de quase 20.000 metros quadrados, com mais de 800 funcionários e 50 funcionários técnicos seniores.

4. Design

Fornecer soluções aos clientes para finalizar uma série de certificações de sistema internacional, pode fornecer produção de substrato, fiação, design de princípio, molde, patch, plug-in e serviço completo de malha de aço, 16 anos de precipitação de nível profissional e técnico, digno de sua escolha e confiança.

5. Fabricação de amostras

Somos especializados na fabricação de amostras FPC e serviços de personalização, a empresa possui uma linha de produção acelerada, como: amostras de painel duplo de placa de circuito flexível podem ser concluídas em 5-7 dias.
