Como projetar uma placa PCB?

Somos fabricantes profissionais de placas de circuito impresso flexíveis, podemos fornecer placa de circuito flexível FPC, circuito impresso flexível FPC, placa de circuito impresso HDI, faixa de luz LED SMD, faixa LED COB, design de placa PCB, tela de exibição LED flexível, PCB eletrônico, montagem de circuito impresso, montagem de placa de circuito e assim por diante.

Descrição do produto:

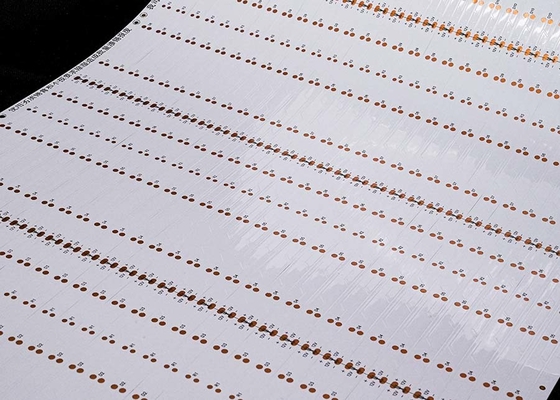

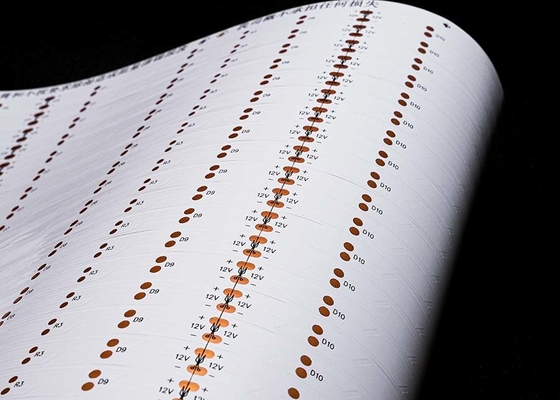

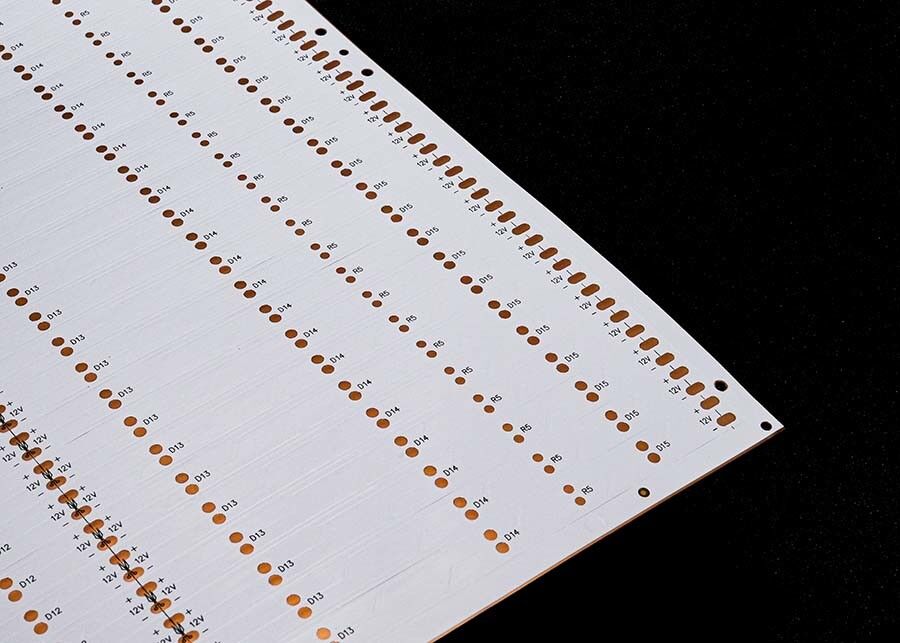

Placa de circuito flexível da tira do diodo emissor de luz 3528 com filme branco tomado partido dobro e caráter preto

Modelo do produto:HQ30048

Nome do produto: Placa de circuito de tira LED flexível

Recursos do produto: Placa de camada dupla com filme branco dupla face Antioxidante OSP de caráter preto

Especificações do produto:3528,15LED por peças, tamanho: 8*503mm, filme branco de placa dupla face 12V FPCB

Parâmetros de projeto FPC

Principais parâmetros técnicos:

1.Sobre Dimensões:

FPC de precisão: O tamanho máximo é 240X500mm (limite 250X500mm) e não há limite para o tamanho mínimo. Placa de material em rolo: largura máxima 240. comprimento máximo 100 metros.

2. Número de camadas no quadro

• A estrutura da placa de camada única é simples e geralmente usada em controle industrial, instrumentos eletrônicos e outras áreas com circuitos relativamente simples.
• Em comparação com o FPC de camada única, as placas dupla-face têm duas camadas de folha de cobre, vias aumentadas e caminhos condutores formados. Geralmente são usados ​​em telefones celulares, instrumentos automotivos e outros produtos.

3. Cor da máscara de solda

As cores da máscara de solda do FPC são amarelo, preto e branco. Sugira o uso de amarelo. O filme amarelo é adequado para a grande maioria dos produtos, como vários produtos de cabo. O filme preto é comumente usado em produtos de alta qualidade ou que absorvem luz, como carros, telefones celulares, telas de LED, etc. O filme branco tem uma camada adicional de revestimento branco em comparação com o filme amarelo e é frequentemente usado em produtos que requerem reflexão, como luminárias, telas de LED, produtos de beleza médica, etc.

4. Espessura da folha de cobre

• As opções de painel único Precision FPC incluem 18um (0,5oz) e 35um (1oz);
• A placa de camada dupla FPC de precisão pode ser selecionada entre 12um (0,33 onças), 18um (0,5 onças) e 35um (1 onças).
• Painel único FPC comum pode escolher 18um/25um/35um (1oz)/50um;
• Placas comuns de camada dupla FPC podem ser selecionadas de 18-25um, 25-25um, 35-35um ou 35-70um.

5. Largura/espaçamento mínimo entre linhas

Em circunstâncias normais, quanto menor a dificuldade, maior a taxa de defeito, e geralmente é recomendado usar pelo menos 3mil.
