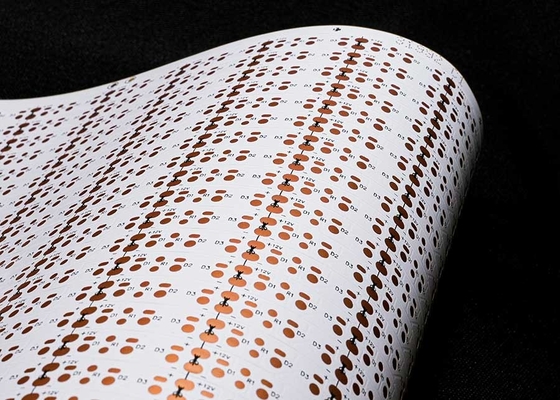

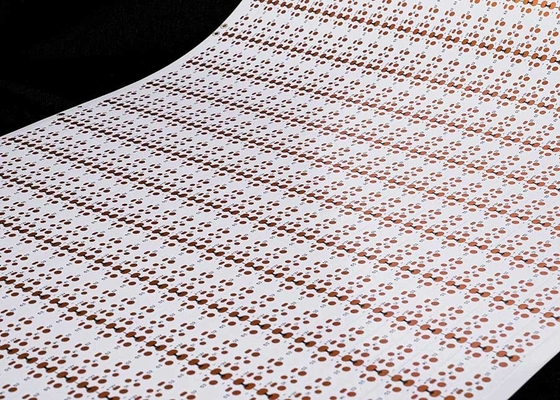

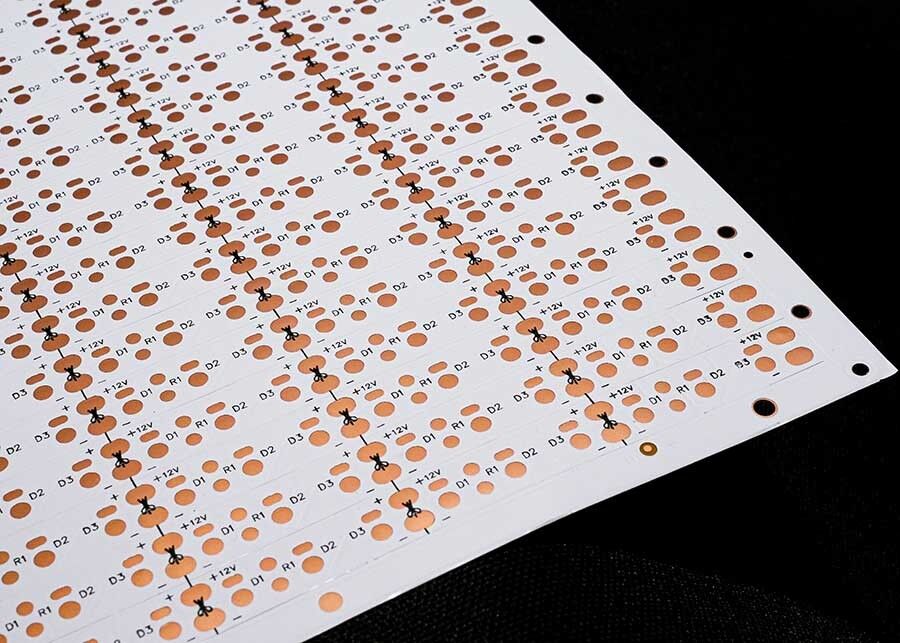

Placa de Circuito Flexível para Fita de LED 2835 LED 12V FPCB de Película Branca Dupla Face Placa de Dupla Camada

Name: Placa de Circuito Flexível para Fita de LED 2835 LED 12V FPCB de Película Branca Dupla Face Placa de Dupla Camada
Brand: Guangdong HongQi Advanced Materials Co., Ltd.
SKU: HQ31992
Price: Negociável USD
Availability: InStock

Nome da marca:	HONGQI
Número do modelo:	HQ31992
MOQ:	500 peças
Price:	Negociável
Tempo de entrega:	8-15 dias úteis
Condições de pagamento:	L/C, D/A, T/T

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

Guangdong, China

Certificação:

UL E477885, ISO 9001

Material Isolante:

Detalhes da embalagem:

Embalado com caixas de papel fortes

Habilidade da fonte:

100000 peças por mês

Destacar:

Tabela de circuito flexível de tira LED

Placa de circuito flexível de dupla camada

Descrição do produto

Como projetar uma placa de circuito impresso (PCB)?

Somos fabricantes profissionais de placas de circuito impresso flexíveis, podemos fornecer placas de circuito flexíveis FPC, circuito impresso flexível FPC, placa de circuito impresso HDI, fita de LED SMD, fita de LED COB, design de placa PCB, tela de exibição LED flexível, PCB eletrônico, montagem de circuito impresso, montagem de placa de circuito e assim por diante.

Descrição do produto:

Placa de Circuito Impresso Flexível LED 2835 Dupla Camada com Dupla Face 12V FPCB Placa de Circuito Flexível para Fita de LED 2835 LED 12V FPCB de Película Branca Dupla Face Placa de Dupla Camada

Modelo do produto:HQ31992
Nome do produto: Placa de Circuito Impresso Flexível para Fita LED
Características do produto: Placa de dupla camada com filme branco dupla face, caracteres pretos, OSP Antioxidante

Especificações do produto:2835, 60 LEDs/PCS, tamanho: 8*503mm, Placa Dupla Face 12V com filme branco FPCB

Placa de Circuito Flexível para Fita de LED 2835 LED 12V FPCB de Película Branca Dupla Face Placa de Dupla Camada

Parâmetros de design FPC

Principais parâmetros técnicos:

1. Sobre as Dimensões:

FPC de Precisão: O tamanho máximo é 240X500mm (limite 250X500mm), e não há limite para o tamanho mínimo. Placa em rolo: largura máxima 240mm, comprimento máximo 100 metros.

2. Número de camadas na placa

A estrutura de placa de camada única é simples e geralmente usada em controle industrial, instrumentos eletrônicos e outros campos com circuitos relativamente simples.
Comparadas às FPCs de camada única, as placas de dupla face possuem duas camadas de folha de cobre, vias aumentadas e caminhos condutores formados. Elas são geralmente usadas em telefones celulares, instrumentos automotivos e outros produtos.

3. Cor da máscara de solda

As cores da máscara de solda de FPC são amarela, preta e branca. Sugere-se usar amarela. O filme amarelo é adequado para a grande maioria dos produtos, como vários produtos de cabo. O filme preto é comumente usado em produtos de ponta ou que absorvem luz, como carros, telefones celulares, displays de LED, etc. O filme branco tem uma camada adicional de revestimento branco em comparação com o filme amarelo e é frequentemente usado em produtos que requerem reflexão, como luminárias, displays de LED, produtos de beleza médica, etc.

4. Espessura da folha de cobre

As opções de painel único FPC de precisão incluem 18um (0,5oz) e 35um (1oz);
A placa dupla FPC de precisão pode ser selecionada entre 12um (0,33oz), 18um (0,5oz) e 35um (1oz).
O painel único FPC comum pode escolher 18um/25um/35um (1oz)/50um;
As placas duplas FPC comuns podem ser selecionadas entre 18-25um, 25-25um, 35-35um ou 35-70um.

5. Largura/espaçamento mínimo da linha

Em circunstâncias normais, quanto menor a dificuldade, maior a taxa de defeito, e geralmente é recomendado usar pelo menos 3mil.

Processo de serviço

Consultoria

16 anos de foco em design e fabricação de P&D de placas de circuito impresso flexíveis FPC, para fornecer aos clientes soluções personalizadas, desenhos de projeto, desenvolvimento de novos produtos e suporte técnico relacionado.
Oferta

Cotação de amostra ou lote do mesmo tipo de tecnologia, materiais, tecnologia avançada, concessões de preço, para que os clientes economizem custos.
Profissionalismo

Nossa empresa possui equipamentos e tecnologia de produção avançados da Alemanha, Japão, Taiwan e outras regiões, produção profissional, escala. Nossa fábrica cobre uma área de quase 20.000 metros quadrados, com mais de 800 funcionários e 50 pessoal técnico sênior.
Projeto

Fornecer soluções aos clientes para finalizar várias certificações de sistemas internacionais, pode fornecer produção de substrato, fiação, design de princípio, moldagem, montagem de componentes SMD, montagem de componentes through-hole e abertura de malha de aço em um serviço único, 16 anos de acúmulo de nível profissional e técnico, digno de sua escolha e confiança.
Fabricação de Amostras

Somos especializados em serviços de fabricação e personalização de amostras FPC, a empresa possui uma linha de produção acelerada, como: amostras de placa dupla de circuito impresso flexível podem ser concluídas em 5-7 dias.

Placa de Circuito Flexível para Fita de LED 2835 LED 12V FPCB de Película Branca Dupla Face Placa de Dupla Camada

Certificados e Honras

Placa de Circuito Flexível para Fita de LED 2835 LED 12V FPCB de Película Branca Dupla Face Placa de Dupla Camada

Por favor, note:

Todas as fotos neste site são reais. Devido a mudanças na iluminação, ângulo de disparo e resolução da tela, a imagem que você vê pode ter algum grau de aberração cromática. GongDong HongQi é um fabricante profissional de placas de circuito com 16 anos de história na China. Nossos produtos são atualizados e aprimorados a cada ano e somos especializados em todos os tipos de serviços de fabricação e personalização de amostras FPC. Se você estiver interessado em nossos produtos, diga-nos seus requisitos, nós o ajudaremos a fornecer soluções profissionais, produção de substrato, fiação, design de princípio, moldagem, montagem de componentes SMD, montagem de componentes through-hole e outros serviços em um único local.

entre em contato conosco online ou por e-mail, e nós lhe forneceremos um serviço individual de nossa equipe de vendas profissional. Obrigado pelo seu tempo.
