Detalhes dos produtos

Para casa Produtos

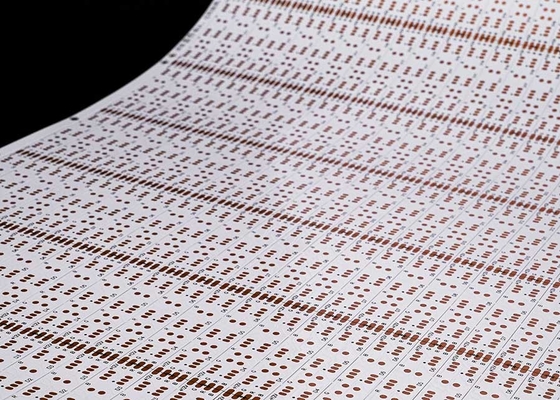

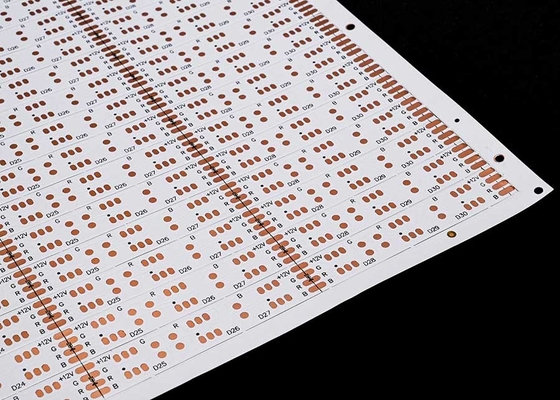

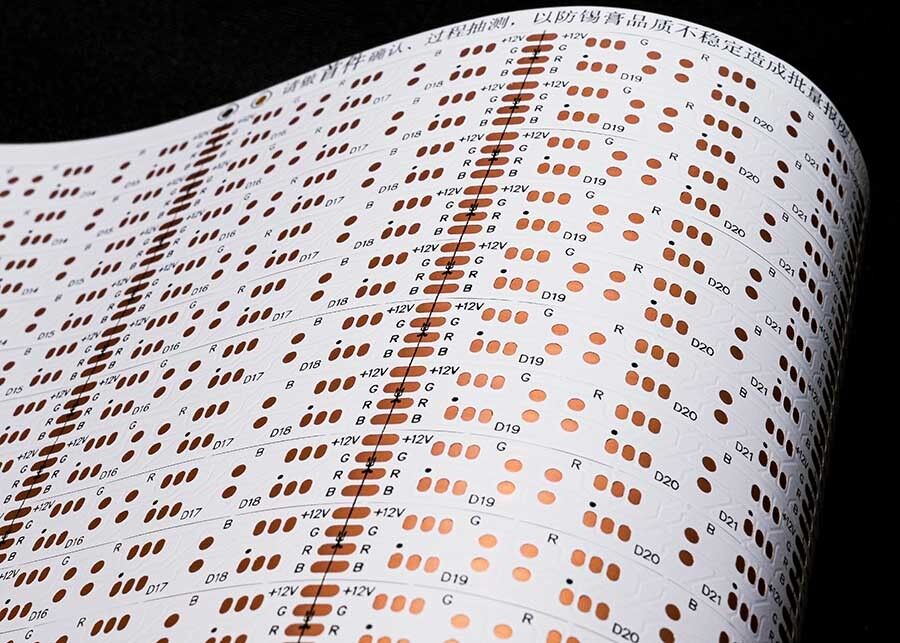

5050 RGB 12V Quadro de circuito impresso flexível de dois lados para tira LED

Name: 5050 RGB 12V Quadro de circuito impresso flexível de dois lados para tira LED
Brand: Guangdong HongQi Advanced Materials Co., Ltd.
SKU: HQ40040
Price: Negociável USD
Availability: InStock

Nome da marca:	HONGQI
Número do modelo:	HQ40040
MOQ:	2400 peças
Price:	Negociável
Tempo de entrega:	8-15 dias úteis
Condições de pagamento:	L/C, D/A, T/T

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

Guangdong, China

Certificação:

UL E477885, ISO 9001

Material Isolante:

Detalhes da embalagem:

Embalado com caixas de papel fortes

Habilidade da fonte:

100000 peças por mês

Destacar:

Tabela de circuito impresso eletrônico RGB

Placas de circuito impresso eletrónico de 12 V

Descrição do produto

Como projetar uma placa de circuito impresso (PCB)?

Somos fabricantes profissionais de placas de circuito impresso flexíveis, podemos fornecer placas de circuito flexíveis FPC, circuito impresso flexível FPC, placa de circuito impresso HDI, fita de LED SMD, fita de LED COB, design de placa PCB, tela de exibição LED flexível, PCB eletrônico, montagem de circuito impresso, montagem de placa de circuito e assim por diante.

Placa de Circuito Flexível de Fita LED RGB 5050 30 Contas de Luz 12V Placa LED Personalizável Dupla Face 5050 RGB 12V Quadro de circuito impresso flexível de dois lados para tira LED

Descrição do produto:

Modelo do produto:: HQ40040
Nome do produto:: Placa de Circuito Flexível de Fita LED
Características do produto:: Placa de dupla camada com filme branco dupla face e caracteres pretos OSP Antioxidante
Especificações do produto:: 5050 RGB, 30 Contas de Luz/PCS, 10*503MM, Placa FPCB de filme branco dupla face 12V

5050 RGB 12V Quadro de circuito impresso flexível de dois lados para tira LED

Parâmetros de design FPC

Principais parâmetros técnicos:

1. Sobre as dimensões:

FPC de precisão: O tamanho máximo é 240X500mm (limite 250X500mm), e não há limite para o tamanho mínimo. Placa de rolo: largura máxima 240. comprimento máximo 100 metros.

2. Número de camadas na placa

A estrutura da placa de camada única é simples e geralmente usada em controle industrial, instrumentos eletrônicos e outros campos com circuitos relativamente simples.
Em comparação com FPC de camada única, as placas de dupla face têm duas camadas de folha de cobre, vias aumentadas e caminhos condutivos formados. Elas são geralmente usadas em telefones celulares, instrumentos automotivos e outros produtos.

3. Cor da máscara de solda

As cores da máscara de solda de FPC são amarelo, preto e branco. Sugere-se usar amarelo. O filme amarelo é adequado para a grande maioria dos produtos, como vários produtos de cabo. O filme preto é comumente usado em produtos de ponta ou que absorvem luz, como carros, telefones celulares, displays de LED, etc. O filme branco tem uma camada adicional de revestimento branco em comparação com o filme amarelo e é frequentemente usado em produtos que requerem reflexão, como luminárias, displays de LED, produtos de beleza médica, etc.

4. Espessura da folha de cobre

As opções de painel único FPC de precisão incluem 18um (0,5oz) e 35um (1oz);
A placa de dupla camada FPC de precisão pode ser selecionada entre 12um (0,33oz), 18um (0,5oz) e 35um (1oz).
O painel único FPC comum pode escolher 18um/25um/35um (1oz)/50um;
As placas de dupla camada FPC comuns podem ser selecionadas entre 18-25um, 25-25um, 35-35um ou 35-70um.

5. Largura/espaçamento mínimo da linha

Em circunstâncias normais, quanto menor a dificuldade, maior a taxa de defeito, e geralmente é recomendado usar pelo menos 3mil.

5050 RGB 12V Quadro de circuito impresso flexível de dois lados para tira LED

Processo de serviço

Consultoria
16 anos de foco em design e fabricação de P&D de placas de circuito impresso flexíveis FPC, para fornecer aos clientes soluções personalizadas, desenhos de projeto, desenvolvimento de novos produtos e fornecer suporte técnico relacionado.
Oferta
Cotação de amostra ou lote do mesmo tipo de tecnologia, materiais, tecnologia avançada, concessões de preço, para que os clientes economizem custos.
Profissionalismo
Nossa empresa possui equipamentos e tecnologia de produção avançados da Alemanha, Japão, Taiwan e outras regiões, produção profissional, escala. Nossa fábrica cobre uma área de quase 20.000 metros quadrados, com mais de 800 funcionários e 50 pessoal técnico sênior.
Projeto
Fornecer soluções para os clientes para finalizar várias certificações de sistemas internacionais, pode fornecer produção de substrato, fiação, design de princípio, moldes, patch, plug-in e malha de aço aberta em um serviço único, 16 anos de acúmulo de nível profissional e técnico, digno de sua escolha e confiança.
Fabricação de amostras
Somos especializados em serviços de fabricação e personalização de amostras FPC, a empresa possui uma linha de produção acelerada, como: amostras de placa dupla de circuito impresso flexível podem ser concluídas em 5-7 dias.

5050 RGB 12V Quadro de circuito impresso flexível de dois lados para tira LED

Certificados e Honras

5050 RGB 12V Quadro de circuito impresso flexível de dois lados para tira LED

Por favor, note:

Todas as fotos neste site são reais. Devido a mudanças na iluminação, ângulo de disparo e resolução da tela, a imagem que você vê pode ter algum grau de aberração cromática. GongDong HongQi é um fabricante profissional de placas de circuito com 16 anos de história na China. Nossos produtos são atualizados e aprimorados a cada ano e somos especializados em todos os tipos de serviços de fabricação e personalização de amostras FPC. Se você estiver interessado em nossos produtos, diga-nos seus requisitos, nós o ajudaremos a fornecer soluções profissionais, produção de substrato, fiação, design de princípio, moldes, patch, plug-in e outros serviços em um único local.

entre em contato conosco online ou por e-mail, e forneceremos atendimento individualizado de nossa equipe de vendas profissional. Obrigado pelo seu tempo.
